Bedienung

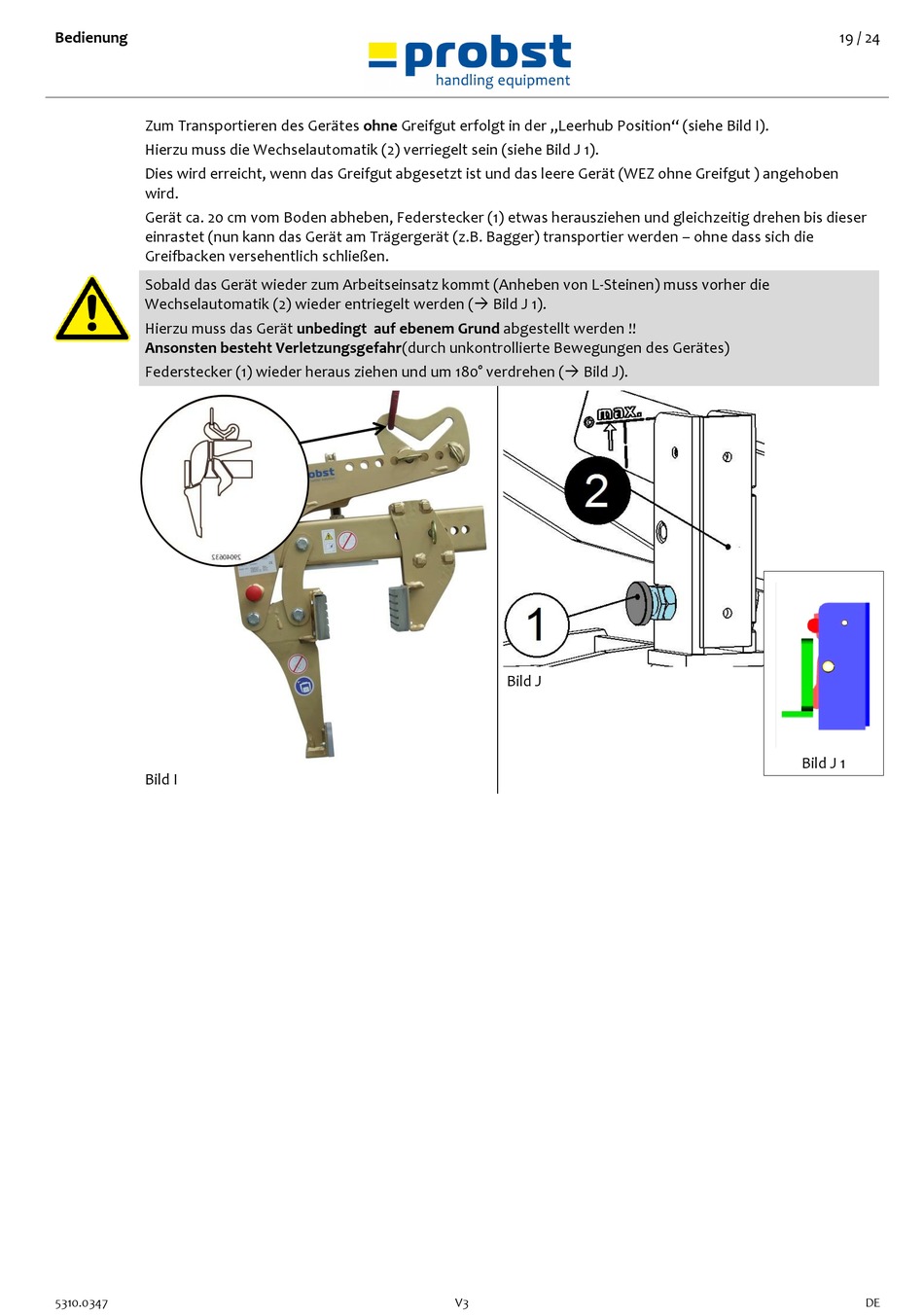

Zum Transportieren des Gerätes ohne Greifgut erfolgt in der „Leerhub Position" (siehe Bild I).
Hierzu muss die Wechselautomatik (2) verriegelt sein (siehe Bild J 1).
Dies wird erreicht, wenn das Greifgut abgesetzt ist und das leere Gerät (WEZ ohne Greifgut ) angehoben
wird.
Gerät ca. 20 cm vom Boden abheben, Federstecker (1) etwas herausziehen und gleichzeitig drehen bis dieser
einrastet (nun kann das Gerät am Trägergerät (z.B. Bagger) transportier werden – ohne dass sich die
Greifbacken versehentlich schließen.
Sobald das Gerät wieder zum Arbeitseinsatz kommt (Anheben von L-Steinen) muss vorher die
Wechselautomatik (2) wieder entriegelt werden ( Bild J 1).
Hierzu muss das Gerät unbedingt auf ebenem Grund abgestellt werden !!
Ansonsten besteht Verletzungsgefahr(durch unkontrollierte Bewegungen des Gerätes)
Federstecker (1) wieder heraus ziehen und um 180° verdrehen ( Bild J).
Bild I
5310.0347
Bild J
V3
19 / 24
Bild J 1
DE
