Bedienung
5.2

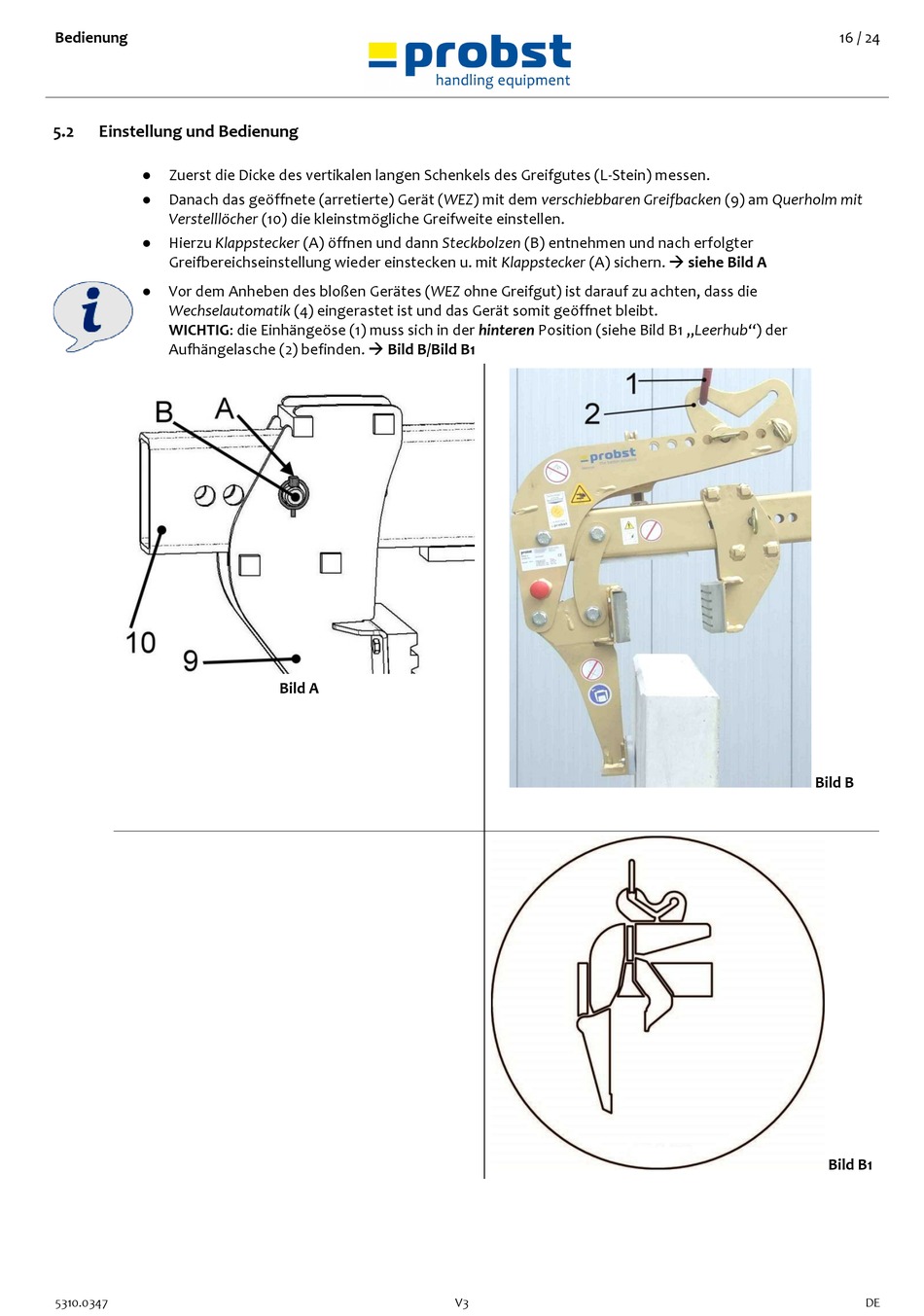

Einstellung und Bedienung
●
Zuerst die Dicke des vertikalen langen Schenkels des Greifgutes (L-Stein) messen.
●
Danach das geöffnete (arretierte) Gerät (WEZ) mit dem verschiebbaren Greifbacken (9) am Querholm mit
Verstelllöcher (10) die kleinstmögliche Greifweite einstellen.
●
Hierzu Klappstecker (A) öffnen und dann Steckbolzen (B) entnehmen und nach erfolgter
Greifbereichseinstellung wieder einstecken u. mit Klappstecker (A) sichern. siehe Bild A
●
Vor dem Anheben des bloßen Gerätes (WEZ ohne Greifgut) ist darauf zu achten, dass die
Wechselautomatik (4) eingerastet ist und das Gerät somit geöffnet bleibt.
WICHTIG: die Einhängeöse (1) muss sich in der hinteren Position (siehe Bild B1 „Leerhub") der
Aufhängelasche (2) befinden. Bild B/Bild B1
5310.0347
Bild A
V3
16 / 24
Bild B
Bild B1
DE
