- 3. Richiesta di calore esterna (non selezionare nel caso di utilizzo di una cal-
daia collegata via BUS)
Premere il tasto OK. Ruotare la manopola e selezionare:
9.1.8 Ingresso AUX 1 confi g.
Defi nisce la funzione associata all'ingresso con i seguenti valori:
- 0. Nessuno
- 1. Sensore di umidità (quando l'ingresso IN AUX 1 viene chiuso la pompa di
calore si spegne) (non attivo)
Premere il tasto OK. Ruotare la manopola e selezionare:
9.1.9 Settaggio circolatore ausiliario
- 0. Circolatore ausiliario riscaldamento
- 1. Circolatore circuito raffrescamento
Ruotare la manopola e selezionare:
9.2 Impostazioni tariffe energia
Premere il tasto OK. Ruotare la manopola e selezionare:
9.2.0 Min Rapporto Costo Elettricità/Gas
Defi nisce il rapporto minimo ammissibile (0,5) tra il costo unitario del kWh
elettrico e del gas.
Premere il tasto OK. Ruotare la manopola e selezionare:
9.2.1 Max Rapporto Costo Elettricità/Gas
Defi nisce il rapporto massimo ammissibile (4) tra il costo unitario del kWh
elettrico e del gas.
Premere il tasto OK. Ruotare la manopola e selezionare:
9.2.2 Rapporto Energia Primaria /Energia Elec
Defi nisce il fattore di conversione tra energia primaria ed energia elettrica
consumata dalla pompa di calore.
Premere il tasto OK. Ruotare la manopola e selezionare:
9.2.3 Costo kWh gas (PCS)
Defi nisce il rcosto del gas per kWh consumato
9.2.4 Costo kWh elettricità
Defi nisce il rcosto del kWh di energia elettrica consumata
9.2.5 Costo kWh elettricità tariffa ridotta
Defi nisce il costo del kWh di energia elettrica consumata durante il periodo
di tariffa ridotta.
Premere il tasto OK. Ruotare la manopola e selezionare:
9.2.6 External Boiler Effi ciency (non attivo)
Defi nisce il rendimento medio stimato della caldaia AUX 1/2
Premere il tasto OK.
Ruotare la manopola e selezionare:
9.3 Riscaldamento - 1
Premere il tasto OK. Ruotare la manopola e selezionare:
9.4 Raffrescamento
Premere il tasto OK. Ruotare la manopola e selezionare:
9.4.0 attivazione modalità raffrescamento
- 0. Raffrescamento non attivo
- 1. Raffrescamento attivo
9.5 Acqua sanitaria
Premere il tasto OK. Ruotare la manopola e selezionare:
9.5.3 Funzione Comfort
Defi nisce la modalità di produzione di acqua calda sanitaria con i seguenti va-
lori:
- Disabilitata
- Temporizzata (attiva la funzione comfort per periodi di tempo regolabili se-
condo la programmazione oraria sanitaria)
- Sempre attiva
9.5.4 Modalità di carica bollitore
Premere il tasto OK. Ruotare la manopola e selezionare:
- 0. Standard
- 1. Solo pompa di calore
- 2. Fast
Premere il tasto OK. Ruotare la manopola e selezionare:
9.5.5 Funzione di Sanifi cazione Termica
Questa funzione permette di ridurre la proliferazione della Legionella all'inter-
no del bollitore. Se attivita, la funzione verrà effettuata ogni 24h. Il bollitore
verrà mantenuto a 60°C per un'ora, nel caso la temperatura non venisse rag-
giunta entro 6 ore verrà visualizzato l'errore 2P2 "Ciclo di sanifi cazione non
completato".
Premere il tasto OK. Ruotare la manopola e selezionare:
- ON (abilita la funzione)
- OFF (disabilita la funzione)
Ruotare la manopola e selezionare:
9.5.8. Durata max Sanifi cazione Termica
Defi niscee la durata massima del ciclo di sanifi cazione termica.
Ruotare la manopola e selezionare:
9.6 Modo manuale - 1
Permette l'attivazione manuale dei componenti del modulo idraulico.
Ruotare la manopola e selezionare:
9.7 Cicli di verifi ca
Premere il tasto OK. Ruotare la manopola e selezionare:
9.7.0 Ciclo Disareazione
Attiva il ciclo di disareazione del sistema, la durata del ciclo è di 10 minuti.
Premere il tasto OK. Ruotare la manopola e selezionare:

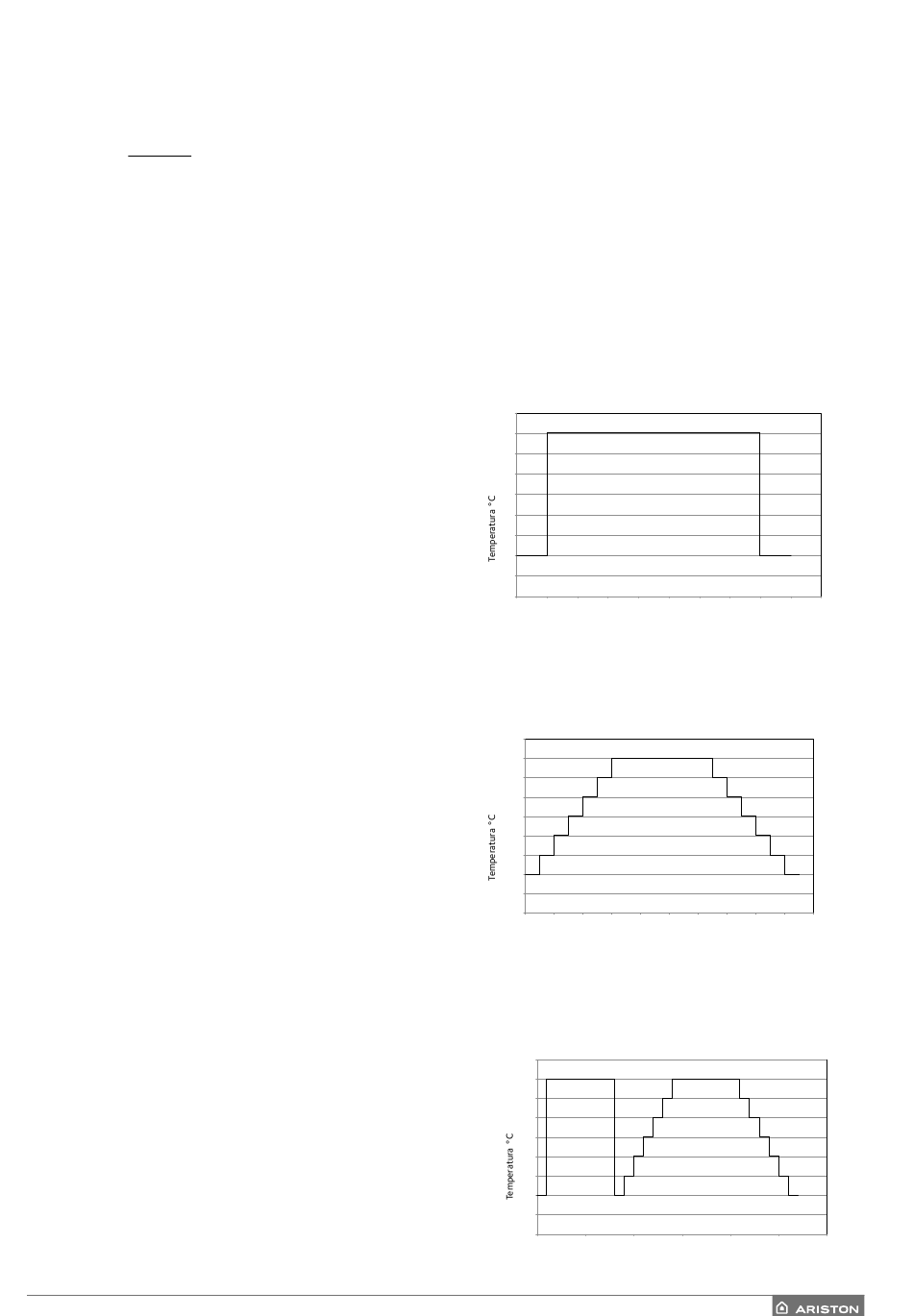

9.7.1 Ciclo asciugatura del massetto
Defi nisce il programma di asciugatura del massetto per gli impianti a pavimen-
to con i seguenti valori:
- 0. OFF
- 1. Funzionale (riscaldamento del massetto a temperatura fi ssa di 55°C per
un periodo di 6 giorni)
60
55
50
45
40
35
30
25
20
15
0 1 2 3
Periodo (giorni)
- 2. pronto posa (riscaldamento del massetto a temperatura variabile da
25°C a 55°C secondo il periodo indicato nel grafi co per un periodo di 18
giorni)
60
55
50
45
40
35
30
25
20
15
0 2 4 6
Periodo (giorni)
- 3. Funzionale + Pronto posa (riscaldamento del massetto a temperatura
fi ssa di 55°C per un periodo di 6 giorni, a temperatura variabile da 25°C a
55°C secondo il periodo indicato nel grafi co nei 18 giorni seguenti)
60
55
50
45
40
35
30
25
20
15
0 5 10
4 5 6 7 8 9
8 10 12 14 16 18
15 20 25
Periodo (giorni)
