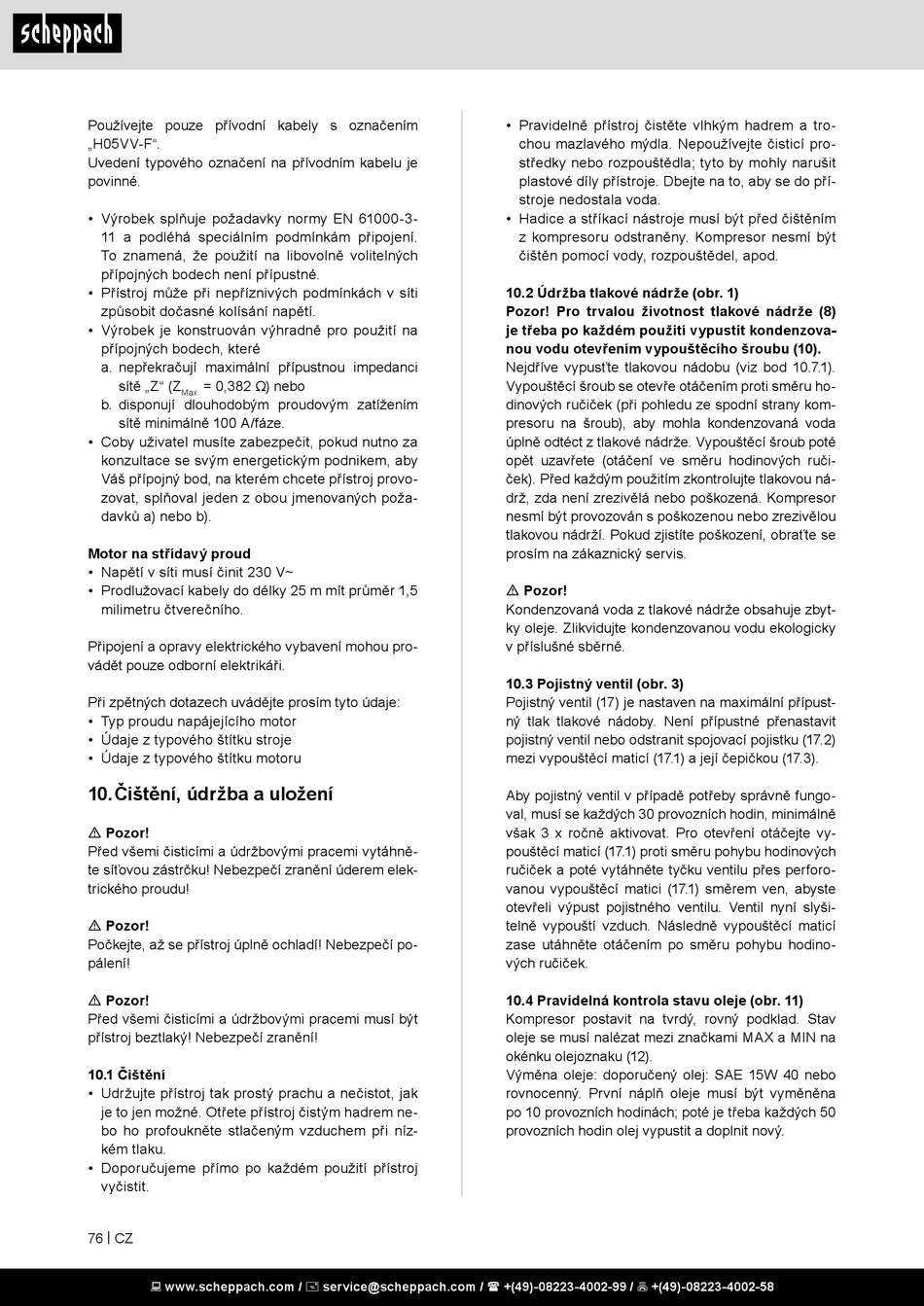

Čištění, Údržba A Uložení - Scheppach HC53dc Translation Of Original Instruction Manual

Používejte pouze přívodní kabely s označením
„H05VV-F".
Uvedení typového označení na přívodním kabelu je
povinné.
• Výrobek splňuje požadavky normy EN 61000-3-
11 a podléhá speciálním podmínkám připojení.
To znamená, že použití na libovolně volitelných
přípojných bodech není přípustné.
• Přístroj může při nepříznivých podmínkách v síti
způsobit dočasné kolísání napětí.
• Výrobek je konstruován výhradně pro použití na
přípojných bodech, které
a. nepřekračují maximální přípustnou impedanci
sítě „Z" (Z = 0,382 Ω) nebo
Max.
b. disponují dlouhodobým proudovým zatížením
sítě minimálně 100 A/fáze.
• Coby uživatel musíte zabezpečit, pokud nutno za
konzultace se svým energetickým podnikem, aby
Váš přípojný bod, na kterém chcete přístroj provo-
zovat, splňoval jeden z obou jmenovaných poža-
davků a) nebo b).
Motor na střídavý proud
• Napětí v síti musí činit 230 V~
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
10. Čištění, údržba a uložení
m Pozor!
Před všemi čisticími a údržbovými pracemi vytáhně-
te síťovou zástrčku! Nebezpečí zranění úderem elek-
trického proudu!
m Pozor!
Počkejte, až se přístroj úplně ochladí! Nebezpečí po-
pálení!
m Pozor!
Před všemi čisticími a údržbovými pracemi musí být
přístroj beztlaký! Nebezpečí zranění!
10.1 Čištění
• Udržujte přístroj tak prostý prachu a nečistot, jak
je to jen možné. Otřete přístroj čistým hadrem ne-
bo ho profoukněte stlačeným vzduchem při níz-
kém tlaku.
• Doporučujeme přímo po každém použití přístroj
vyčistit.
76 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Pravidelně přístroj čistěte vlhkým hadrem a tro-
chou mazlavého mýdla. Nepoužívejte čisticí pro-
středky nebo rozpouštědla; tyto by mohly narušit
plastové díly přístroje. Dbejte na to, aby se do pří-
stroje nedostala voda.
• Hadice a stříkací nástroje musí být před čištěním
z kompresoru odstraněny. Kompresor nesmí být
čištěn pomocí vody, rozpouštědel, apod.
10.2 Údržba tlakové nádrže (obr. 1)
Pozor! Pro trvalou životnost tlakové nádrže (8)
je třeba po každém použití vypustit kondenzova-
nou vodu otevřením vypouštěcího šroubu (10).
Nejdříve vypusťte tlakovou nádobu (viz bod 10.7.1).
Vypouštěcí šroub se otevře otáčením proti směru ho-
dinových ručiček (při pohledu ze spodní strany kom-
presoru na šroub), aby mohla kondenzovaná voda
úplně odtéct z tlakové nádrže. Vypouštěcí šroub poté
opět uzavřete (otáčení ve směru hodinových ruči-
ček). Před každým použitím zkontrolujte tlakovou ná-
drž, zda není zrezivělá nebo poškozená. Kompresor
nesmí být provozován s poškozenou nebo zrezivělou
tlakovou nádrží. Pokud zjistíte poškození, obraťte se
prosím na zákaznický servis.
m Pozor!
Kondenzovaná voda z tlakové nádrže obsahuje zbyt-
ky oleje. Zlikvidujte kondenzovanou vodu ekologicky
v příslušné sběrně.
10.3 Pojistný ventil (obr. 3)
Pojistný ventil (17) je nastaven na maximální přípust-
ný tlak tlakové nádoby. Není přípustné přenastavit
pojistný ventil nebo odstranit spojovací pojistku (17.2)
mezi vypouštěcí maticí (17.1) a její čepičkou (17.3).
Aby pojistný ventil v případě potřeby správně fungo-
val, musí se každých 30 provozních hodin, minimálně
však 3 x ročně aktivovat. Pro otevření otáčejte vy-
pouštěcí maticí (17.1) proti směru pohybu hodinových
ručiček a poté vytáhněte tyčku ventilu přes perforo-
vanou vypouštěcí matici (17.1) směrem ven, abyste
otevřeli výpust pojistného ventilu. Ventil nyní slyši-
telně vypouští vzduch. Následně vypouštěcí maticí
zase utáhněte otáčením po směru pohybu hodino-
vých ručiček.
10.4 Pravidelná kontrola stavu oleje (obr. 11)
Kompresor postavit na tvrdý, rovný podklad. Stav
oleje se musí nalézat mezi značkami MAX a MIN na
okénku olejoznaku (12).
Výměna oleje: doporučený olej: SAE 15W 40 nebo
rovnocenný. První náplň oleje musí být vyměněna
po 10 provozních hodinách; poté je třeba každých 50
provozních hodin olej vypustit a doplnit nový.
