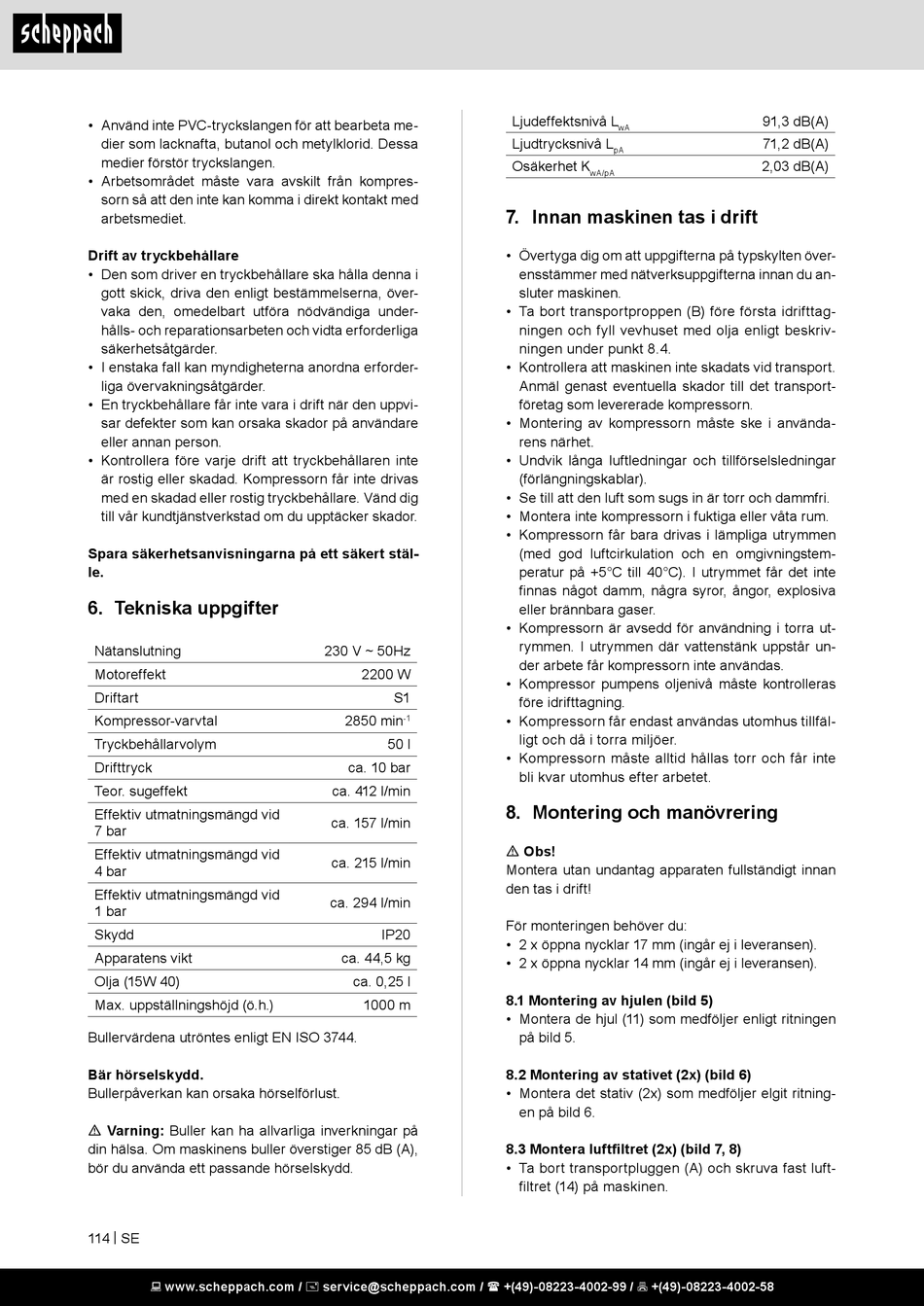

• Använd inte PVC-tryckslangen för att bearbeta me-
dier som lacknafta, butanol och metylklorid. Dessa
medier förstör tryckslangen.
• Arbetsområdet måste vara avskilt från kompres-
sorn så att den inte kan komma i direkt kontakt med
arbetsmediet.
Drift av tryckbehållare
• Den som driver en tryckbehållare ska hålla denna i
gott skick, driva den enligt bestämmelserna, över-
vaka den, omedelbart utföra nödvändiga under-
hålls- och reparationsarbeten och vidta erforderliga
säkerhetsåtgärder.
• I enstaka fall kan myndigheterna anordna erforder-
liga övervakningsåtgärder.
• En tryckbehållare får inte vara i drift när den uppvi-
sar defekter som kan orsaka skador på användare
eller annan person.
• Kontrollera före varje drift att tryckbehållaren inte
är rostig eller skadad. Kompressorn får inte drivas
med en skadad eller rostig tryckbehållare. Vänd dig
till vår kundtjänstverkstad om du upptäcker skador.
Spara säkerhetsanvisningarna på ett säkert stäl-
le.

6. Tekniska uppgifter

Nätanslutning
Motoreffekt
Driftart
Kompressor-varvtal
Tryckbehållarvolym
Drifttryck
Teor. sugeffekt
Effektiv utmatningsmängd vid
7 bar
Effektiv utmatningsmängd vid
4 bar
Effektiv utmatningsmängd vid
1 bar
Skydd
Apparatens vikt
Olja (15W 40)
Max. uppställningshöjd (ö.h.)
Bullervärdena utröntes enligt EN ISO 3744.
Bär hörselskydd.
Bullerpåverkan kan orsaka hörselförlust.
m Varning: Buller kan ha allvarliga inverkningar på
din hälsa. Om maskinens buller överstiger 85 dB (A),
bör du använda ett passande hörselskydd.
114 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V ~ 50Hz
2200 W
S1
2850 min
-1
50 l
ca. 10 bar
ca. 412 l/min
ca. 157 l/min
ca. 215 l/min
ca. 294 l/min
IP20
ca. 44,5 kg
ca. 0,25 l
1000 m
Ljudeffektsnivå L
wA
Ljudtrycksnivå L
pA
Osäkerhet K
wA/pA

7. Innan maskinen tas i drift

• Övertyga dig om att uppgifterna på typskylten över-
ensstämmer med nätverksuppgifterna innan du an-
sluter maskinen.
• Ta bort transportproppen (B) före första idrifttag-
ningen och fyll vevhuset med olja enligt beskriv-
ningen under punkt 8.4.
• Kontrollera att maskinen inte skadats vid transport.
Anmäl genast eventuella skador till det transport-
företag som levererade kompressorn.
• Montering av kompressorn måste ske i använda-
rens närhet.
• Undvik långa luftledningar och tillförselsledningar
(förlängningskablar).
• Se till att den luft som sugs in är torr och dammfri.
• Montera inte kompressorn i fuktiga eller våta rum.
• Kompressorn får bara drivas i lämpliga utrymmen
(med god luftcirkulation och en omgivningstem-
peratur på +5°C till 40°C). I utrymmet får det inte
finnas något damm, några syror, ångor, explosiva
eller brännbara gaser.
• Kompressorn är avsedd för användning i torra ut-
rymmen. I utrymmen där vattenstänk uppstår un-
der arbete får kompressorn inte användas.
• Kompressor pumpens oljenivå måste kontrolleras
före idrifttagning.
• Kompressorn får endast användas utomhus tillfäl-
ligt och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte
bli kvar utomhus efter arbetet.
8. Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt innan
den tas i drift!
För monteringen behöver du:
• 2 x öppna nycklar 17 mm (ingår ej i leveransen).
• 2 x öppna nycklar 14 mm (ingår ej i leveransen).
8.1 Montering av hjulen (bild 5)
• Montera de hjul (11) som medföljer enligt ritningen
på bild 5.
8.2 Montering av stativet (2x) (bild 6)
• Montera det stativ (2x) som medföljer elgit ritning-
en på bild 6.
8.3 Montera luftfiltret (2x) (bild 7, 8)
• Ta bort transportpluggen (A) och skruva fast luft-
filtret (14) på maskinen.
91,3 dB(A)
71,2 dB(A)
2,03 dB(A)
