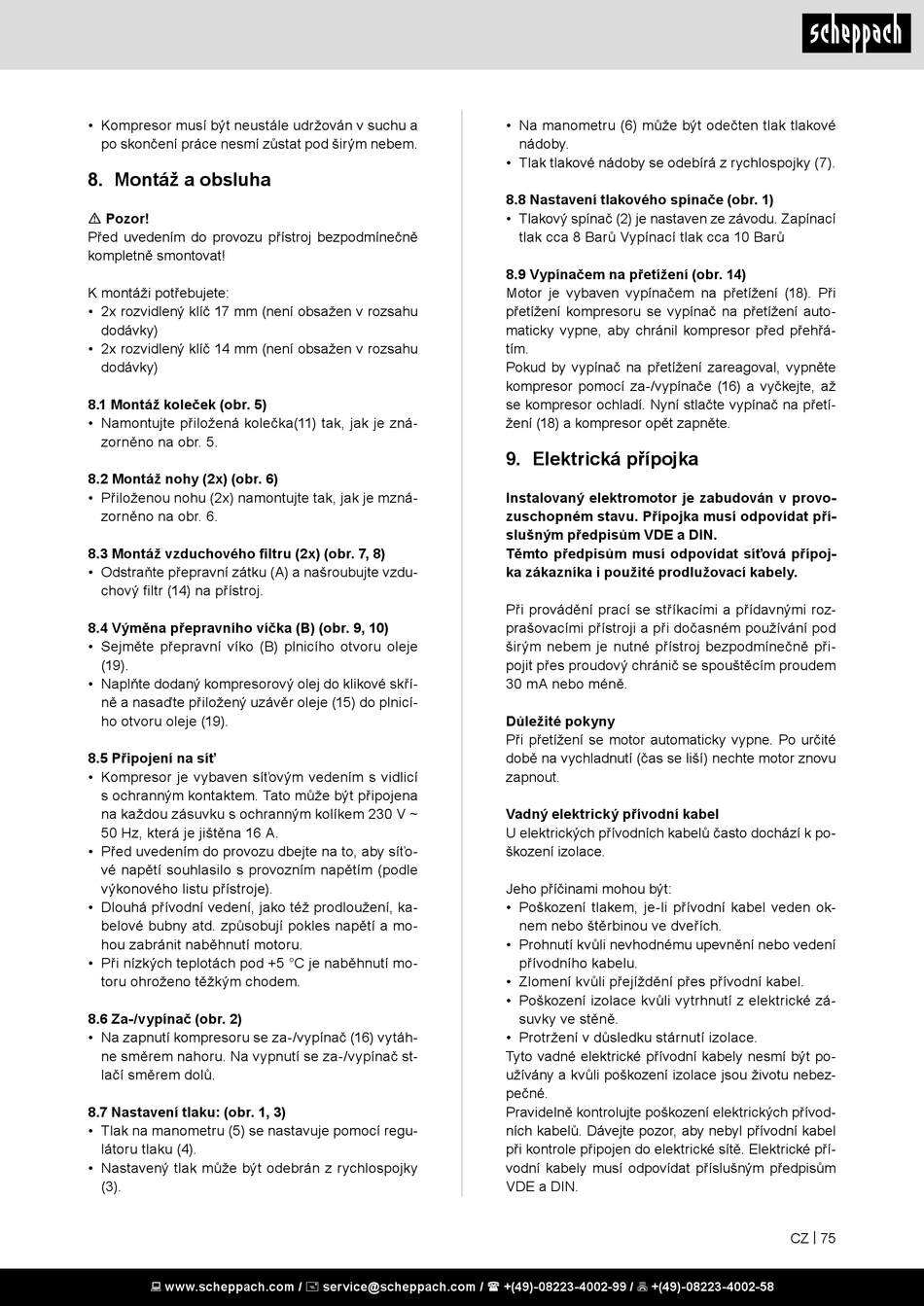

• Kompresor musí být neustále udržován v suchu a
po skončení práce nesmí zůstat pod širým nebem.
8. Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontovat!
K montáži potřebujete:
• 2x rozvidlený klíč 17 mm (není obsažen v rozsahu
dodávky)
• 2x rozvidlený klíč 14 mm (není obsažen v rozsahu
dodávky)
8.1 Montáž koleček (obr. 5)
• Namontujte přiložená kolečka(11) tak, jak je zná-
zorněno na obr. 5.
8.2 Montáž nohy (2x) (obr. 6)
• Přiloženou nohu (2x) namontujte tak, jak je mzná-
zorněno na obr. 6.
8.3 Montáž vzduchového filtru (2x) (obr. 7, 8)
• Odstraňte přepravní zátku (A) a našroubujte vzdu-
chový filtr (14) na přístroj.
8.4 Výměna přepravního víčka (B) (obr. 9, 10)
• Sejměte přepravní víko (B) plnicího otvoru oleje
(19).
• Naplňte dodaný kompresorový olej do klikové skří-
ně a nasaďte přiložený uzávěr oleje (15) do plnicí-
ho otvoru oleje (19).
8.5 Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí
s ochranným kontaktem. Tato může být připojena
na každou zásuvku s ochranným kolíkem 230 V ~
50 Hz, která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťo-
vé napětí souhlasilo s provozním napětím (podle
výkonového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, ka-
belové bubny atd. způsobují pokles napětí a mo-
hou zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí mo-
toru ohroženo těžkým chodem.
8.6 Za-/vypínač (obr. 2)
• Na zapnutí kompresoru se za-/vypínač (16) vytáh-
ne směrem nahoru. Na vypnutí se za-/vypínač st-
lačí směrem dolů.
8.7 Nastavení tlaku: (obr. 1, 3)
• Tlak na manometru (5) se nastavuje pomocí regu-
látoru tlaku (4).
• Nastavený tlak může být odebrán z rychlospojky
(3).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Na manometru (6) může být odečten tlak tlakové
nádoby.
• Tlak tlakové nádoby se odebírá z rychlospojky (7).
8.8 Nastavení tlakového spínače (obr. 1)
• Tlakový spínač (2) je nastaven ze závodu. Zapínací
tlak cca 8 Barů Vypínací tlak cca 10 Barů
8.9 Vypínačem na přetížení (obr. 14)
Motor je vybaven vypínačem na přetížení (18). Při
přetížení kompresoru se vypínač na přetížení auto-
maticky vypne, aby chránil kompresor před přehřá-
tím.
Pokud by vypínač na přetížení zareagoval, vypněte
kompresor pomocí za-/vypínače (16) a vyčkejte, až
se kompresor ochladí. Nyní stlačte vypínač na přetí-
žení (18) a kompresor opět zapněte.
9. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípoj-
ka zákazníka i použité prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými roz-
prašovacími přístroji a při dočasném používání pod
širým nebem je nutné přístroj bezpodmínečně při-
pojit přes proudový chránič se spouštěcím proudem
30 mA nebo méně.
Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité
době na vychladnutí (čas se liší) nechte motor znovu
zapnout.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden ok-
nem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být po-
užívány a kvůli poškození izolace jsou životu nebez-
pečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě. Elektrické pří-
vodní kabely musí odpovídat příslušným předpisům
VDE a DIN.
