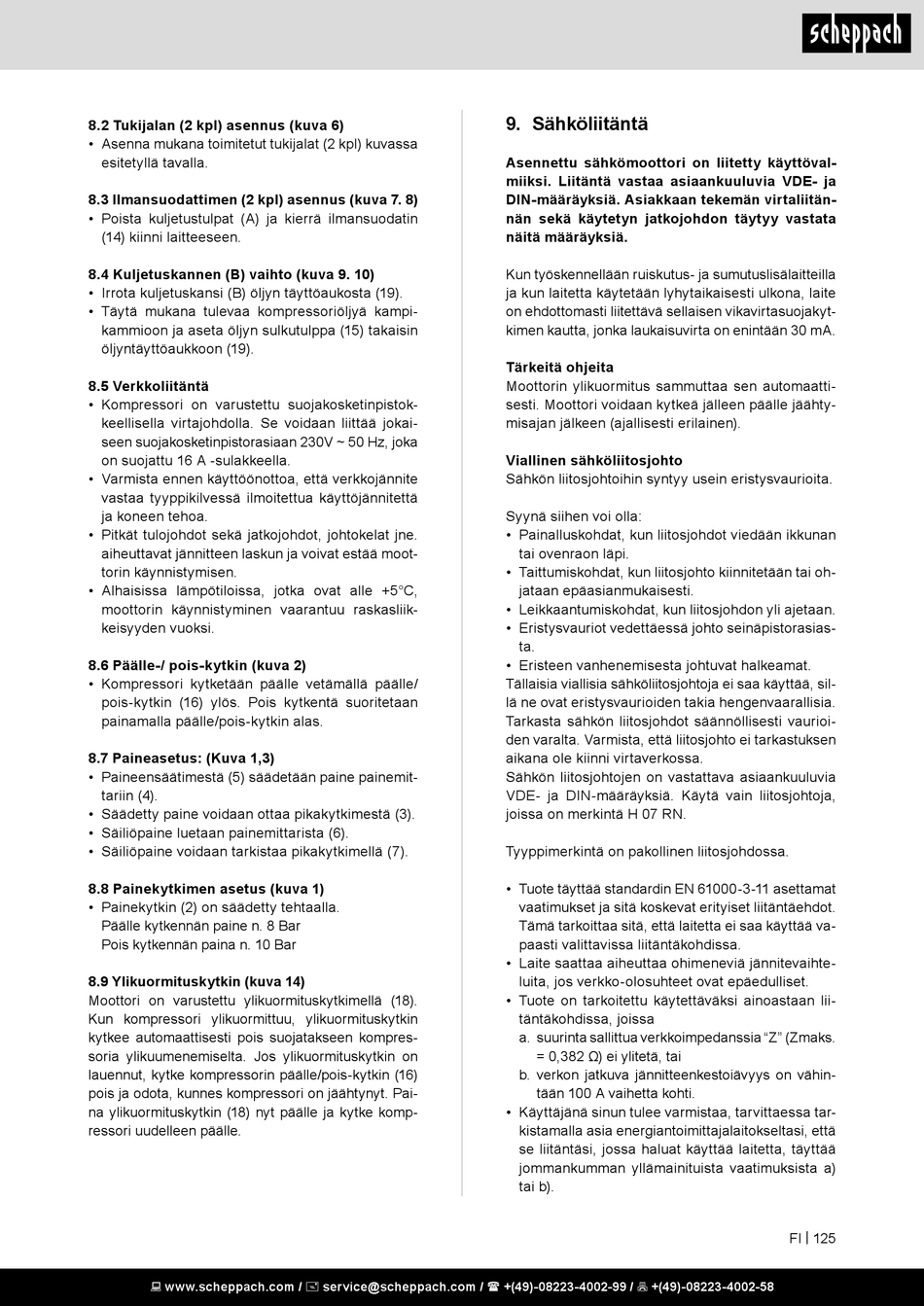

8.2 Tukijalan (2 kpl) asennus (kuva 6)
• Asenna mukana toimitetut tukijalat (2 kpl) kuvassa
esitetyllä tavalla.
8.3 Ilmansuodattimen (2 kpl) asennus (kuva 7. 8)
• Poista kuljetustulpat (A) ja kierrä ilmansuodatin
(14) kiinni laitteeseen.
8.4 Kuljetuskannen (B) vaihto (kuva 9. 10)
• Irrota kuljetuskansi (B) öljyn täyttöaukosta (19).
• Täytä mukana tulevaa kompressoriöljyä kampi-
kammioon ja aseta öljyn sulkutulppa (15) takaisin
öljyntäyttöaukkoon (19).
8.5 Verkkoliitäntä
• Kompressori on varustettu suojakosketinpistok-
keellisella virtajohdolla. Se voidaan liittää jokai-
seen suojakosketinpistorasiaan 230V ~ 50 Hz, joka
on suojattu 16 A -sulakkeella.
• Varmista ennen käyttöönottoa, että verkkojännite
vastaa tyyppikilvessä ilmoitettua käyttöjännitettä
ja koneen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne.
aiheuttavat jännitteen laskun ja voivat estää moot-
torin käynnistymisen.
• Alhaisissa lämpötiloissa, jotka ovat alle +5°C,
moottorin käynnistyminen vaarantuu raskasliik-
keisyyden vuoksi.
8.6 Päälle-/ pois-kytkin (kuva 2)
• Kompressori kytketään päälle vetämällä päälle/
pois-kytkin (16) ylös. Pois kytkentä suoritetaan
painamalla päälle/pois-kytkin alas.
8.7 Paineasetus: (Kuva 1,3)
• Paineensäätimestä (5) säädetään paine painemit-
tariin (4).
• Säädetty paine voidaan ottaa pikakytkimestä (3).
• Säiliöpaine luetaan painemittarista (6).
• Säiliöpaine voidaan tarkistaa pikakytkimellä (7).
8.8 Painekytkimen asetus (kuva 1)
• Painekytkin (2) on säädetty tehtaalla.
Päälle kytkennän paine n. 8 Bar
Pois kytkennän paina n. 10 Bar
8.9 Ylikuormituskytkin (kuva 14)
Moottori on varustettu ylikuormituskytkimellä (18).
Kun kompressori ylikuormittuu, ylikuormituskytkin
kytkee automaattisesti pois suojatakseen kompres-
soria ylikuumenemiselta. Jos ylikuormituskytkin on
lauennut, kytke kompressorin päälle/pois-kytkin (16)
pois ja odota, kunnes kompressori on jäähtynyt. Pai-
na ylikuormituskytkin (18) nyt päälle ja kytke komp-
ressori uudelleen päälle.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttöval-
miiksi. Liitäntä vastaa asiaankuuluvia VDE- ja
DIN-määräyksiä. Asiakkaan tekemän virtaliitän-
nän sekä käytetyn jatkojohdon täytyy vastata
näitä määräyksiä.
Kun työskennellään ruiskutus- ja sumutuslisälaitteilla
ja kun laitetta käytetään lyhytaikaisesti ulkona, laite
on ehdottomasti liitettävä sellaisen vikavirtasuojakyt-
kimen kautta, jonka laukaisuvirta on enintään 30 mA.
Tärkeitä ohjeita
Moottorin ylikuormitus sammuttaa sen automaatti-
sesti. Moottori voidaan kytkeä jälleen päälle jäähty-
misajan jälkeen (ajallisesti erilainen).
Viallinen sähköliitosjohto
Sähkön liitosjohtoihin syntyy usein eristysvaurioita.
Syynä siihen voi olla:
• Painalluskohdat, kun liitosjohdot viedään ikkunan
tai ovenraon läpi.
• Taittumiskohdat, kun liitosjohto kiinnitetään tai oh-
jataan epäasianmukaisesti.
• Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
• Eristysvauriot vedettäessä johto seinäpistorasias-
ta.
• Eristeen vanhenemisesta johtuvat halkeamat.
Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sil-
lä ne ovat eristysvaurioiden takia hengenvaarallisia.
Tarkasta sähkön liitosjohdot säännöllisesti vaurioi-
den varalta. Varmista, että liitosjohto ei tarkastuksen
aikana ole kiinni virtaverkossa.
Sähkön liitosjohtojen on vastattava asiaankuuluvia
VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja,
joissa on merkintä H 07 RN.
Tyyppimerkintä on pakollinen liitosjohdossa.
• Tuote täyttää standardin EN 61000-3-11 asettamat
vaatimukset ja sitä koskevat erityiset liitäntäehdot.
Tämä tarkoittaa sitä, että laitetta ei saa käyttää va-
paasti valittavissa liitäntäkohdissa.
• Laite saattaa aiheuttaa ohimeneviä jännitevaihte-
luita, jos verkko-olosuhteet ovat epäedulliset.
• Tuote on tarkoitettu käytettäväksi ainoastaan lii-
täntäkohdissa, joissa
a. suurinta sallittua verkkoimpedanssia "Z" (Zmaks.
= 0,382 Ω) ei ylitetä, tai
b. verkon jatkuva jännitteenkestoiävyys on vähin-
tään 100 A vaihetta kohti.
• Käyttäjänä sinun tulee varmistaa, tarvittaessa tar-
kistamalla asia energiantoimittajalaitokseltasi, että
se liitäntäsi, jossa haluat käyttää laitetta, täyttää
jommankumman yllämainituista vaatimuksista a)
tai b).
