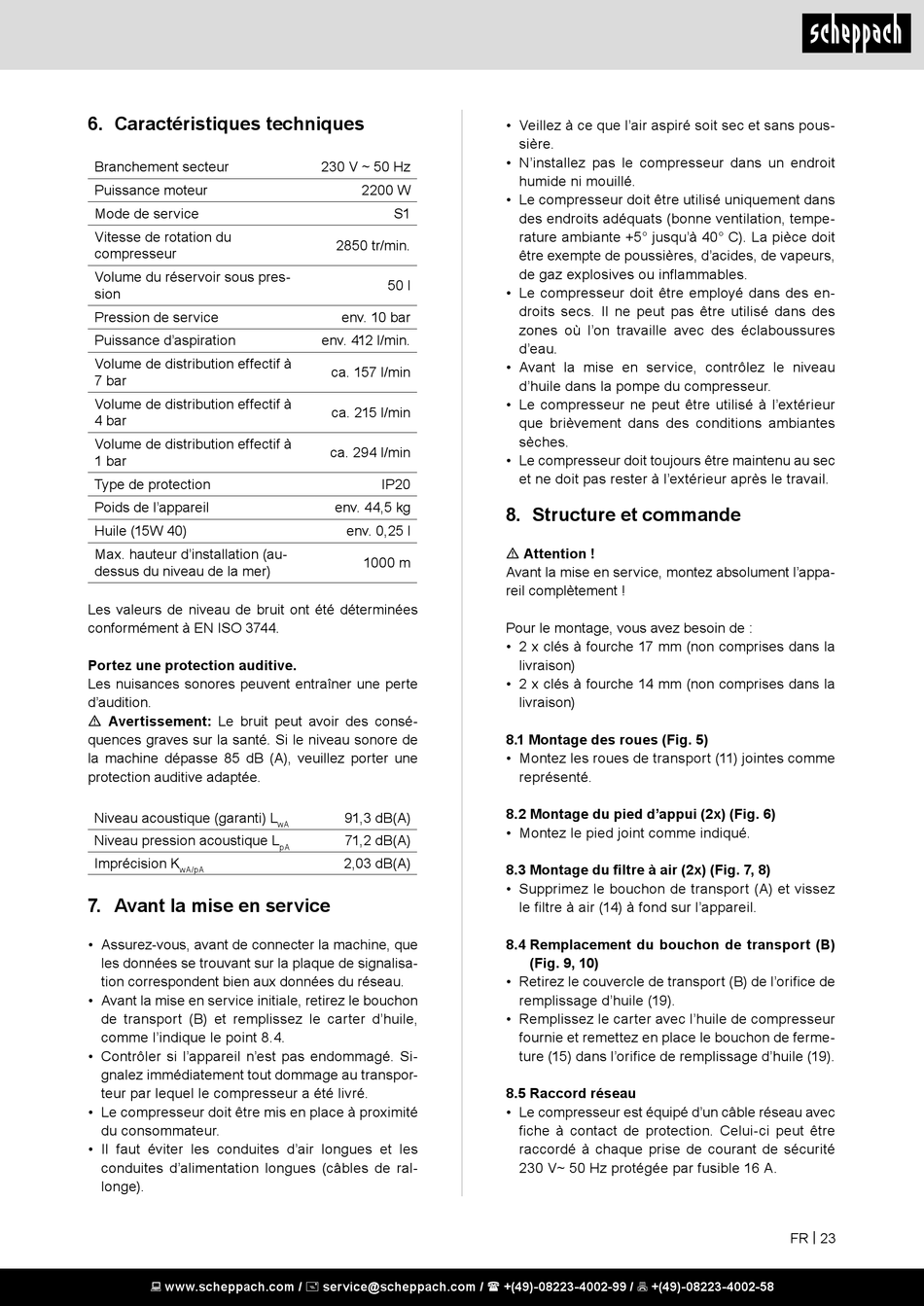

6. Caractéristiques techniques
Branchement secteur
Puissance moteur
Mode de service
Vitesse de rotation du
compresseur
Volume du réservoir sous pres-
sion
Pression de service
Puissance d'aspiration
Volume de distribution effectif à
7 bar
Volume de distribution effectif à
4 bar
Volume de distribution effectif à
1 bar
Type de protection
Poids de l'appareil
Huile (15W 40)
Max. hauteur d'installation (au-
dessus du niveau de la mer)
Les valeurs de niveau de bruit ont été déterminées
conformément à EN ISO 3744.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.
m Avertissement: Le bruit peut avoir des consé-
quences graves sur la santé. Si le niveau sonore de
la machine dépasse 85 dB (A), veuillez porter une
protection auditive adaptée.
Niveau acoustique (garanti) L
Niveau pression acoustique L
Imprécision K
wA/pA

7. Avant la mise en service

• Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signalisa-
tion correspondent bien aux données du réseau.
• Avant la mise en service initiale, retirez le bouchon
de transport (B) et remplissez le carter d'huile,
comme l'indique le point 8.4.
• Contrôler si l'appareil n'est pas endommagé. Si-
gnalez immédiatement tout dommage au transpor-
teur par lequel le compresseur a été livré.
• Le compresseur doit être mis en place à proximité
du consommateur.
• Il faut éviter les conduites d'air longues et les
conduites d'alimentation longues (câbles de ral-
longe).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V ~ 50 Hz
2200 W
S1
2850 tr/min.
50 l
env. 10 bar
env. 412 l/min.
ca. 157 l/min
ca. 215 l/min
ca. 294 l/min
IP20
env. 44,5 kg
env. 0,25 l
1000 m
91,3 dB(A)
wA
71,2 dB(A)
pA
2,03 dB(A)
• Veillez à ce que l'air aspiré soit sec et sans pous-
sière.
• N'installez pas le compresseur dans un endroit
humide ni mouillé.
• Le compresseur doit être utilisé uniquement dans
des endroits adéquats (bonne ventilation, tempe-
rature ambiante +5° jusqu'à 40° C). La pièce doit
être exempte de poussières, d'acides, de vapeurs,
de gaz explosives ou inflammables.
• Le compresseur doit être employé dans des en-
droits secs. Il ne peut pas être utilisé dans des
zones où l'on travaille avec des éclaboussures
d'eau.
• Avant la mise en service, contrôlez le niveau
d'huile dans la pompe du compresseur.
• Le compresseur ne peut être utilisé à l'extérieur
que brièvement dans des conditions ambiantes
sèches.
• Le compresseur doit toujours être maintenu au sec
et ne doit pas rester à l'extérieur après le travail.

8. Structure et commande

m Attention !
Avant la mise en service, montez absolument l'appa-
reil complètement !
Pour le montage, vous avez besoin de :
• 2 x clés à fourche 17 mm (non comprises dans la
livraison)
• 2 x clés à fourche 14 mm (non comprises dans la
livraison)
8.1 Montage des roues (Fig. 5)
• Montez les roues de transport (11) jointes comme
représenté.
8.2 Montage du pied d'appui (2x) (Fig. 6)
• Montez le pied joint comme indiqué.
8.3 Montage du filtre à air (2x) (Fig. 7, 8)
• Supprimez le bouchon de transport (A) et vissez
le filtre à air (14) à fond sur l'appareil.
8.4 Remplacement du bouchon de transport (B)
(Fig. 9, 10)
• Retirez le couvercle de transport (B) de l'orifice de
remplissage d'huile (19).
• Remplissez le carter avec l'huile de compresseur
fournie et remettez en place le bouchon de ferme-
ture (15) dans l'orifice de remplissage d'huile (19).
8.5 Raccord réseau
• Le compresseur est équipé d'un câble réseau avec
fiche à contact de protection. Celui-ci peut être
raccordé à chaque prise de courant de sécurité
230 V~ 50 Hz protégée par fusible 16 A.
