Extron electronics ACP 105 EU/MK Setup Manual page 5

ATTENTION:
• Always use a power supply supplied or specified by Extron. Use of an unauthorized power supply voids all regulatory
compliance certification and may cause damage to the supply and the unit.
• Utilisez toujours une source d'alimentation fournie par Extron. L'utilisation d'une source d'alimentation non autorisée
annule toute conformité réglementaire et peut endommager la source d'alimentation ainsi que l'unité.
• If not provided with a power supply, this product is intended to be supplied by a UL Listed power source marked
"Class 2" or "LPS" and rated output 12 VDC, minimum 1.0 A.
• Si ce produit ne dispose pas de sa propre source d'alimentation électrique, il doit être alimenté par une source
d'alimentation certifiée UL de classe 2 ou LPS et paramétré à 12 VDC et 1,0 A minimum.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall cavities.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les espaces d'aération
ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of National Electrical Code ANSI/NFPA 70,
article 725 and the Canadian Electrical Code part 1, section 16. The power supply shall not be permanently fixed to
building structure or similar structure.
• Cette installation doit toujours être en accord avec les mesures qui s'applique au National Electrical Code ANSI/
NFPA 70, article 725, et au Canadian Electrical Code, partie 1, section 16. La source d'alimentation ne devra pas être
fixée de façon permanente à une structure de bâtiment ou à une structure similaire.

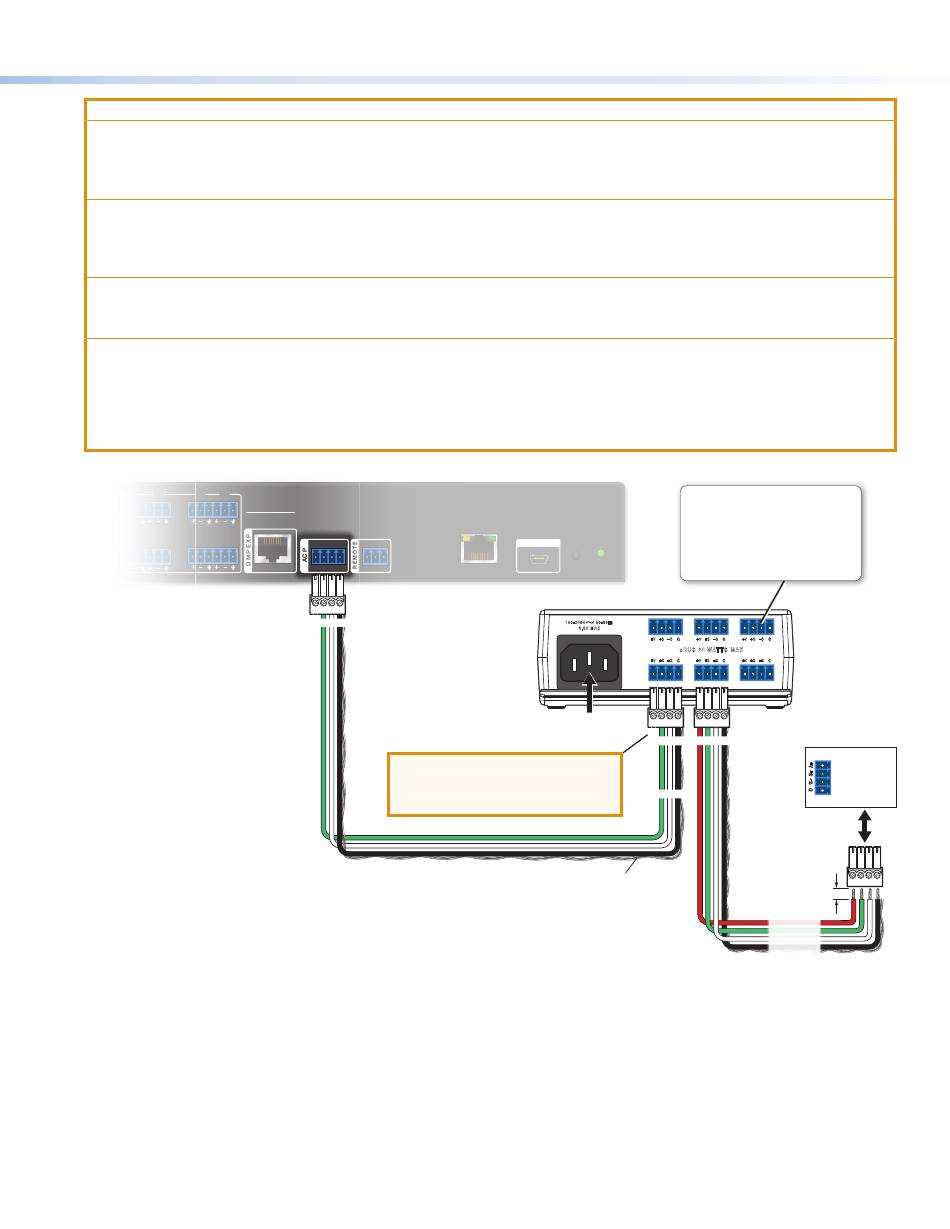

3 4
1 2
DMP 128 Plus C
5 6 7 8
DMP 128 Plus
RS-232
+V +S -S G LAN
Tx Rx G
X
+S -S G
ATTENTION: Do NOT connect the power
pin to any device that is already powered
by the DMP 128 Plus control processor
or by an additional power supply.
• Connect up to eight (8) ACP
endpoint devices to the PS 1220EB.
• Wire the connectors the same at
USB AUDIO
both ends.
RESET
• All ports are identical and
interchangeable.
100-240V 50-60Hz
0.6A MAX
+ + – S +
V S G
eBUS 24 WATTS MAX
+ V + S – S G +
Power Input
X
(100-240 VAC,
50-60 Hz) +S -S G +V
+S -S G
Tie drain wires
to ground.
ACP Connections
+ – S + + – S
V S G V S G
V + S – S G + V + S – S G
PS 1220EB
+S -S G
ACP port on
another ACP
endpoint
device
3/16" (5 mm) Max.
+V +12 VDC
+S + Signal
-S - Signal
G Ground
5
