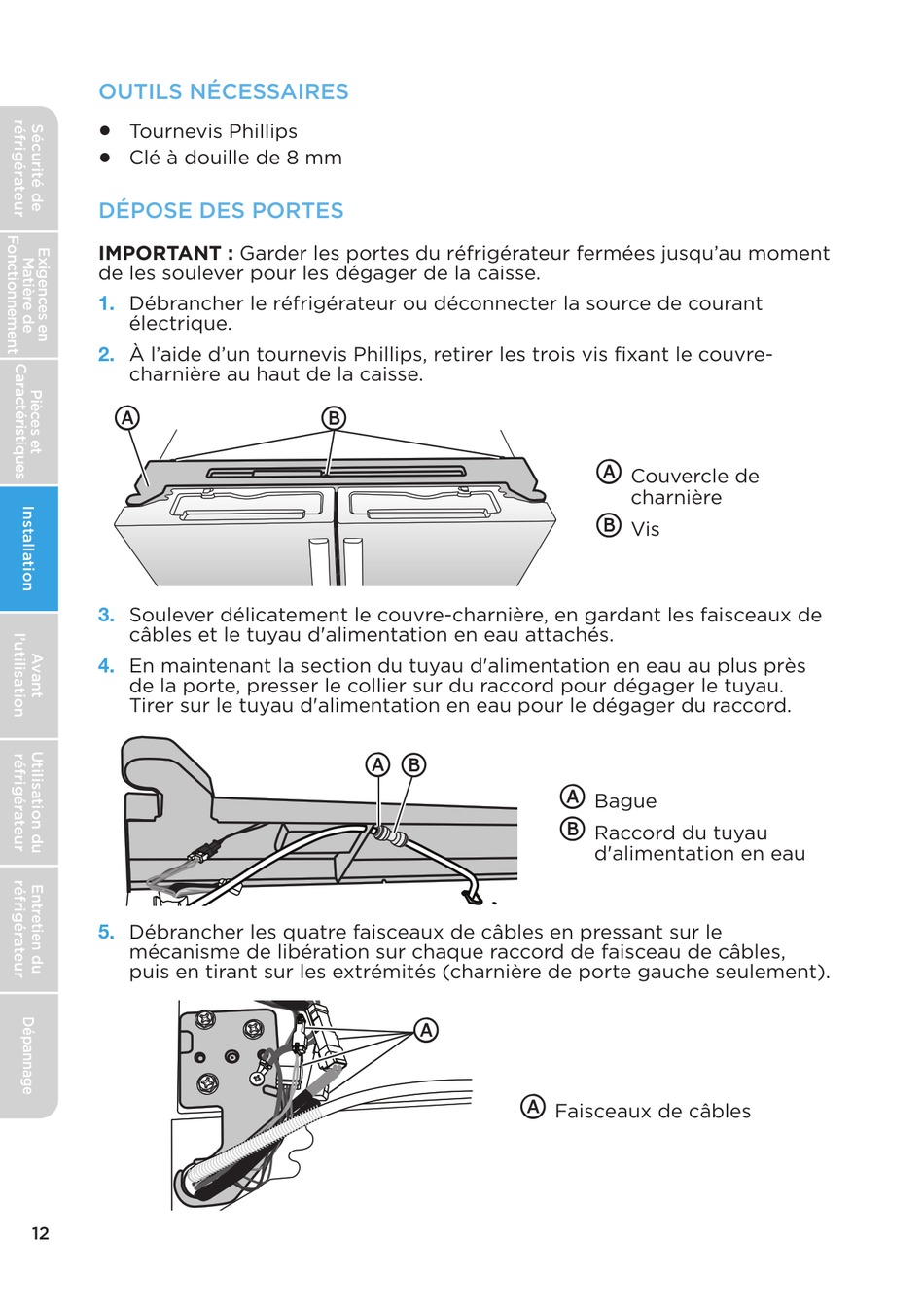

OUTILS NÉCESSAIRES
•
Tournevis Phillips
•
Clé à douille de 8 mm
DÉPOSE DES PORTES
IMPORTANT : Garder les portes du réfrigérateur fermées jusqu'au moment
de les soulever pour les dégager de la caisse.
1.
Débrancher le réfrigérateur ou déconnecter la source de courant
électrique.
2.
À l'aide d'un tournevis Phillips, retirer les trois vis fixant le couvre-
charnière au haut de la caisse.
a
3.
Soulever délicatement le couvre-charnière, en gardant les faisceaux de
câbles et le tuyau d'alimentation en eau attachés.
4.
En maintenant la section du tuyau d'alimentation en eau au plus près
de la porte, presser le collier sur du raccord pour dégager le tuyau.
Tirer sur le tuyau d'alimentation en eau pour le dégager du raccord.
5.
Débrancher les quatre faisceaux de câbles en pressant sur le
mécanisme de libération sur chaque raccord de faisceau de câbles,
puis en tirant sur les extrémités (charnière de porte gauche seulement).
12
b
a b
a
a
Couvercle de
charnière
b
Vis
a
Bague
b
Raccord du tuyau
d'alimentation en eau
a
Faisceaux de câbles
