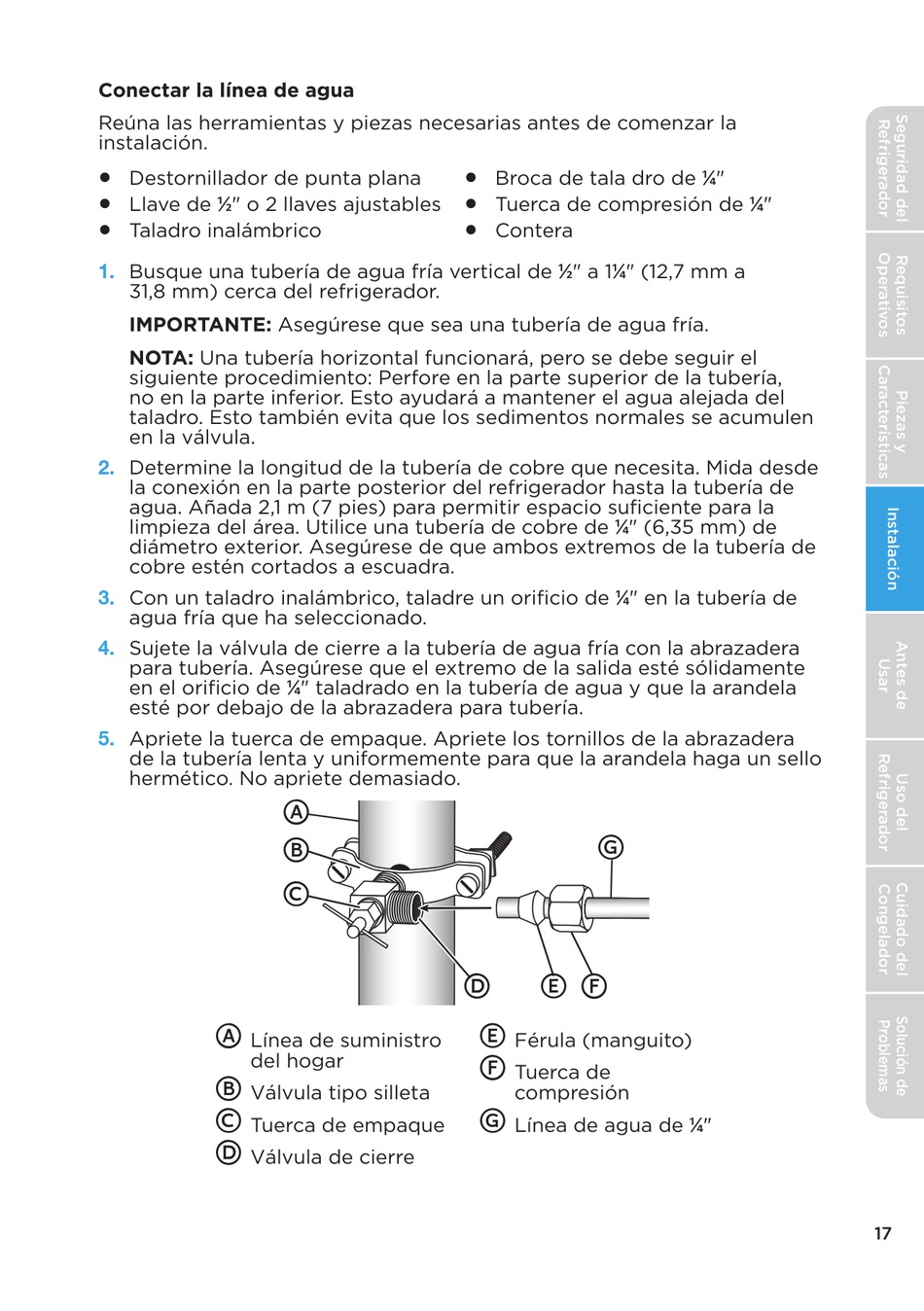

Conectar la línea de agua
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación.
•
Destornillador de punta plana
•
1/2
Llave de " o 2 llaves ajustables
•
Taladro inalámbrico
1.
Busque una tubería de agua fría vertical de
31,8 mm) cerca del refrigerador.
IMPORTANTE: Asegúrese que sea una tubería de agua fría.
NOTA: Una tubería horizontal funcionará, pero se debe seguir el
siguiente procedimiento: Perfore en la parte superior de la tubería,
no en la parte inferior. Esto ayudará a mantener el agua alejada del
taladro. Esto también evita que los sedimentos normales se acumulen
en la válvula.
2.
Determine la longitud de la tubería de cobre que necesita. Mida desde
la conexión en la parte posterior del refrigerador hasta la tubería de
agua. Añada 2,1 m (7 pies) para permitir espacio suficiente para la
limpieza del área. Utilice una tubería de cobre de
diámetro exterior. Asegúrese de que ambos extremos de la tubería de
cobre estén cortados a escuadra.
3.
Con un taladro inalámbrico, taladre un orificio de
agua fría que ha seleccionado.
4.
Sujete la válvula de cierre a la tubería de agua fría con la abrazadera
para tubería. Asegúrese que el extremo de la salida esté sólidamente
en el orificio de
esté por debajo de la abrazadera para tubería.
5.
Apriete la tuerca de empaque. Apriete los tornillos de la abrazadera
de la tubería lenta y uniformemente para que la arandela haga un sello
hermético. No apriete demasiado.
a
Línea de suministro
del hogar
b
Válvula tipo silleta
c
Tuerca de empaque
d
Válvula de cierre
1/4
" taladrado en la tubería de agua y que la arandela
a
b
c
•
Broca de tala dro de
•
Tuerca de compresión de
•
Contera
1/2 1/4
" a 1 " (12,7 mm a
1/4
" (6,35 mm) de
1/4
" en la tubería de
g
d e f
e
Férula (manguito)
f
Tuerca de
compresión
g
Línea de agua de
1/4
"
1/4
"
1/4
"
