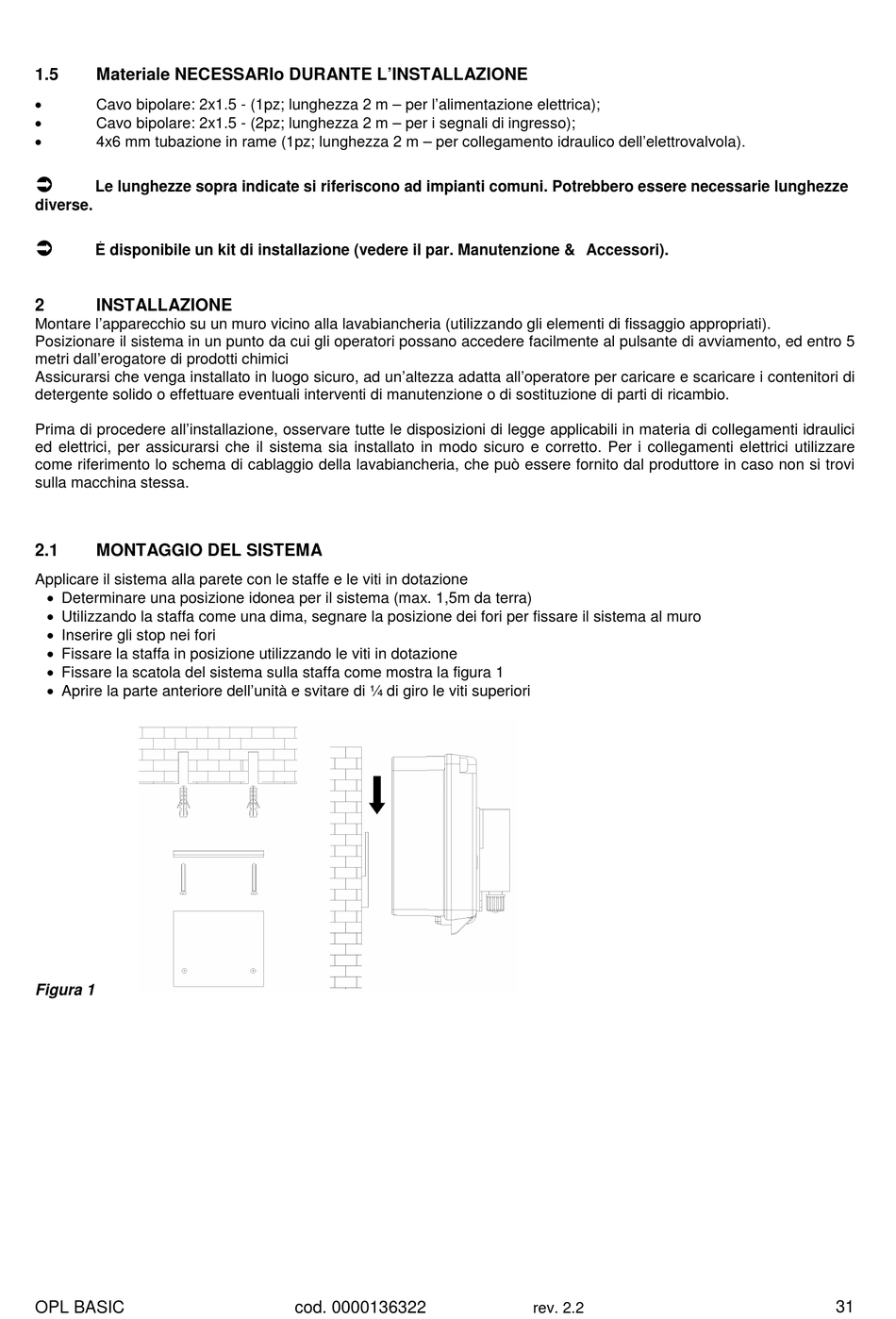

1.5
Materiale NECESSARIo DURANTE L'INSTALLAZIONE

Cavo bipolare: 2x1.5 - (1pz; lunghezza 2 m – per l'alimentazione elettrica);

Cavo bipolare: 2x1.5 - (2pz; lunghezza 2 m – per i segnali di ingresso);

4x6 mm tubazione in rame (1pz; lunghezza 2 m – per collegamento idraulico dell'elettrovalvola).
Le lunghezze sopra indicate si riferiscono ad impianti comuni. Potrebbero essere necessarie lunghezze
diverse.
È disponibile un kit di installazione (vedere il par. Manutenzione & Accessori).
2

INSTALLAZIONE

Montare l'apparecchio su un muro vicino alla lavabiancheria (utilizzando gli elementi di fissaggio appropriati).
Posizionare il sistema in un punto da cui gli operatori possano accedere facilmente al pulsante di avviamento, ed entro 5
metri dall'erogatore di prodotti chimici
Assicurarsi che venga installato in luogo sicuro, ad un'altezza adatta all'operatore per caricare e scaricare i contenitori di
detergente solido o effettuare eventuali interventi di manutenzione o di sostituzione di parti di ricambio.
Prima di procedere all'installazione, osservare tutte le disposizioni di legge applicabili in materia di collegamenti idraulici
ed elettrici, per assicurarsi che il sistema sia installato in modo sicuro e corretto. Per i collegamenti elettrici utilizzare
come riferimento lo schema di cablaggio della lavabiancheria, che può essere fornito dal produttore in caso non si trovi
sulla macchina stessa.
2.1
MONTAGGIO DEL SISTEMA
Applicare il sistema alla parete con le staffe e le viti in dotazione
 Determinare una posizione idonea per il sistema (max. 1,5m da terra)
 Utilizzando la staffa come una dima, segnare la posizione dei fori per fissare il sistema al muro
 Inserire gli stop nei fori
 Fissare la staffa in posizione utilizzando le viti in dotazione
 Fissare la scatola del sistema sulla staffa come mostra la figura 1
 Aprire la parte anteriore dell'unità e svitare di ¼ di giro le viti superiori
Figura 1
OPL BASIC
cod. 0000136322
rev. 2.2
31
