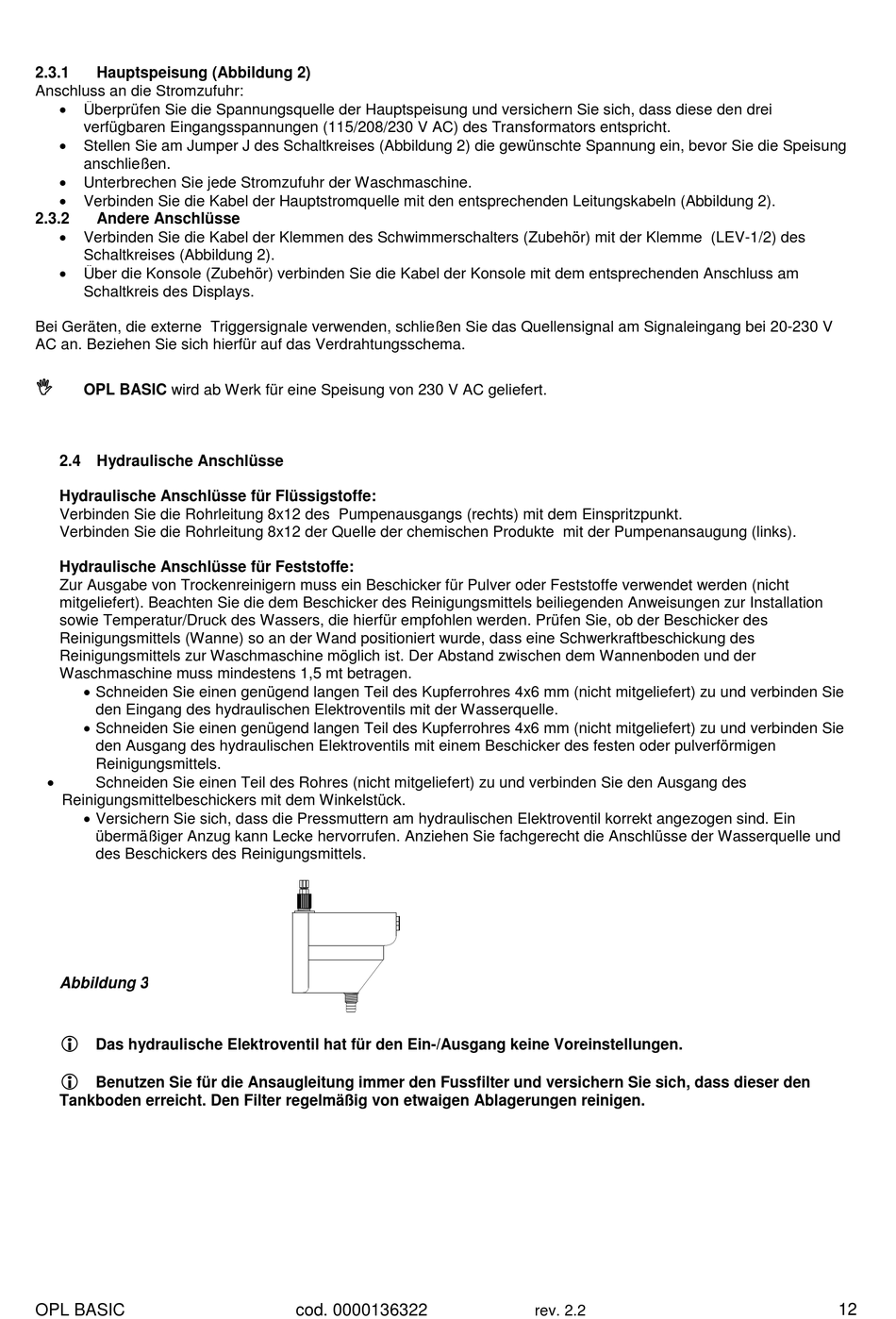

2.3.1 Hauptspeisung (Abbildung 2)
Anschluss an die Stromzufuhr:
 Überprüfen Sie die Spannungsquelle der Hauptspeisung und versichern Sie sich, dass diese den drei
verfügbaren Eingangsspannungen (115/208/230 V AC) des Transformators entspricht.
 Stellen Sie am Jumper J des Schaltkreises (Abbildung 2) die gewünschte Spannung ein, bevor Sie die Speisung
anschließen.
 Unterbrechen Sie jede Stromzufuhr der Waschmaschine.
 Verbinden Sie die Kabel der Hauptstromquelle mit den entsprechenden Leitungskabeln (Abbildung 2).
2.3.2 Andere Anschlüsse
 Verbinden Sie die Kabel der Klemmen des Schwimmerschalters (Zubehör) mit der Klemme (LEV-1/2) des
Schaltkreises (Abbildung 2).
 Über die Konsole (Zubehör) verbinden Sie die Kabel der Konsole mit dem entsprechenden Anschluss am
Schaltkreis des Displays.
Bei Geräten, die externe Triggersignale verwenden, schließen Sie das Quellensignal am Signaleingang bei 20-230 V
AC an. Beziehen Sie sich hierfür auf das Verdrahtungsschema.

OPL BASIC wird ab Werk für eine Speisung von 230 V AC geliefert.
2.4 Hydraulische Anschlüsse
Hydraulische Anschlüsse für Flüssigstoffe:
Verbinden Sie die Rohrleitung 8x12 des Pumpenausgangs (rechts) mit dem Einspritzpunkt.
Verbinden Sie die Rohrleitung 8x12 der Quelle der chemischen Produkte mit der Pumpenansaugung (links).
Hydraulische Anschlüsse für Feststoffe:
Zur Ausgabe von Trockenreinigern muss ein Beschicker für Pulver oder Feststoffe verwendet werden (nicht
mitgeliefert). Beachten Sie die dem Beschicker des Reinigungsmittels beiliegenden Anweisungen zur Installation
sowie Temperatur/Druck des Wassers, die hierfür empfohlen werden. Prüfen Sie, ob der Beschicker des
Reinigungsmittels (Wanne) so an der Wand positioniert wurde, dass eine Schwerkraftbeschickung des
Reinigungsmittels zur Waschmaschine möglich ist. Der Abstand zwischen dem Wannenboden und der
Waschmaschine muss mindestens 1,5 mt betragen.
Schneiden Sie einen genügend langen Teil des Kupferrohres 4x6 mm (nicht mitgeliefert) zu und verbinden Sie
den Eingang des hydraulischen Elektroventils mit der Wasserquelle.
Schneiden Sie einen genügend langen Teil des Kupferrohres 4x6 mm (nicht mitgeliefert) zu und verbinden Sie
den Ausgang des hydraulischen Elektroventils mit einem Beschicker des festen oder pulverförmigen
Reinigungsmittels.

Schneiden Sie einen Teil des Rohres (nicht mitgeliefert) zu und verbinden Sie den Ausgang des
Reinigungsmittelbeschickers mit dem Winkelstück.
Versichern Sie sich, dass die Pressmuttern am hydraulischen Elektroventil korrekt angezogen sind. Ein
übermäßiger Anzug kann Lecke hervorrufen. Anziehen Sie fachgerecht die Anschlüsse der Wasserquelle und
des Beschickers des Reinigungsmittels.
Abbildung 3

Das hydraulische Elektroventil hat für den Ein-/Ausgang keine Voreinstellungen.

Benutzen Sie für die Ansaugleitung immer den Fussfilter und versichern Sie sich, dass dieser den
Tankboden erreicht. Den Filter regelmäßig von etwaigen Ablagerungen reinigen.
