- Page 1 KOMPACT DPT INSTALLATION MANUAL MANUALE D’INSTALLAZIONE EM00136299 rev.1.0...
- Page 2 EM00136299 rev.1.0...

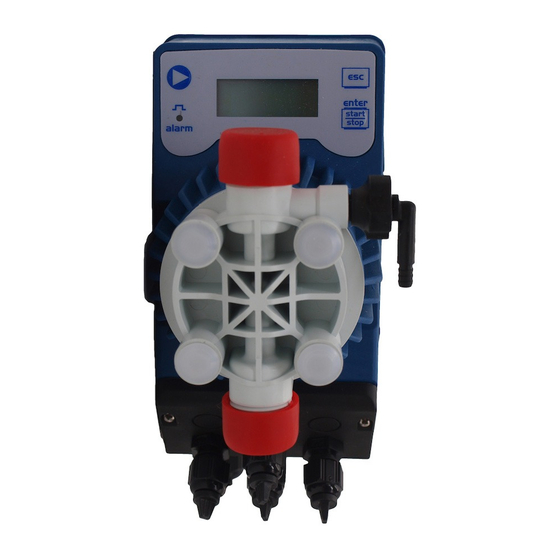

- Page 3 Control panel – KOMPACT DPT To access the programming menu. (Press and hold down simultaneously for at least 3 seconds). To start and stop the pump. To disable the display notification in case of active level alarm condition (only alarm function), flow alarm condition and memory.
- Page 4 Dip switch position and connections for frequency signals input mode Connection diagram for frequency input Dip switch position = Position ON with dry contact Frequency input Ground Signal +12Vdc Connection diagram for frequency input with Hall sensor. Dip switch position = Position ON FREQUENCY 470R BAV99...
- Page 5 KOMPACT DPT Programming Menu Press the keys for more than three seconds to access the programming mode. Press the key to scroll the menu items then press the key to access the options. Whenever a menu item is editable, it flashes.
- Page 6 Setting the language Programming Operation PROG Config. Allows you to set the language. By default the pump is set to English. Config. Press to access the item, and then press to set the language. Funct. Press to confirm and return to the main menu. Language English Paragraph 1 –...
- Page 7 Display during operation Function mode 4-20 4-20mA • P 100% Value of dosing on going Alarms and statuses (depends on unit of measure Lev = Level Alarm Pump status • selected) empty = pump in stating Flw = Flow Alarm •...
- Page 8 Paragraph 4 – Proportional to External Impulses (multiplication) Programming Operation PROG Config. The pump doses proportionally to an external signal (ex: water meter pulse-sender). For every signal received, the pump runs the programmed Config. Funct. “n” number of strokes. The pump automatically sets the dosage frequency, adapting it to the time that passes between two successive signals.
- Page 9 Display during operation Function mode n:1 (n set) • P 100% Value of dosing on going Alarms and statuses (depends on unit of measure Lev = Level Alarm Pump status • selected) empty = pump in stating Flw = Flow Alarm •...
- Page 10 Paragraph 7 – Proportional to External Impulses (ppm dosage) Programming Operation PROG Config. Config. Funct. The pump doses proportionally to an external signal (ex: water meter Funct. pulse-sender) by automatically calculating the ratio between the input signals and the pump strokes according to the programmed ppm value.
- Page 11 Paragraph 8 – Timed Dosage (Frequency signal input “TRIGGER” activated) Programming Operation After receiving the set Trigger signal, the pump doses a quantity that can be programmed in mL. It is possible to set a delay time before dosage (Delay) and an interval between subsequent dosages (Interval) as shown on the diagram: Trigger Quantity...
- Page 12 Paragraph 8 – Timed Dosage (Frequency signal input “TRIGGER” not activated) Programming Operation The pump doses a programmed quantity in mL. It is possible to set a delay time (Delay) for the pump start up and an interval between subsequent dosages (Interval) as shown on the diagram: PROG Config.
- Page 13 Paragraph 9 – Weekly timed dosage PROG Config. Config. Funct. Funct. Weekly Weekly Time Weekly Weekly PROG01 00.00 PROG01 Q.ty Dos.Time MTWTFSS _______ Clock 00:00 You can program 10 dosages for the entire week. Press from “Weekly Dos.” to enter the programming mode in order to program the dosages.
- Page 14 Paragraph 10 – Setting the Maximum Flow Rate Programming Operation PROG Allows you to set the maximum flow rate of the pump and Config. the programmed mode (% or frequency) is used as the Config. standard measurement unit when displaying the flow rate. Funct.
- Page 15 Paragraph 13 – Password Programming Operation By setting the password, the programming section can be accessed to view all the setup parameters, but every time PROG you try to change the settings you will be prompted for the Config. password. The flashing line indicates the editable number;...
- Page 16 Paragraph 15 – Level Alarm Programming Operation PROG Config. Allows you to set the pump for the level alarm activation, with dosage operation interruption (Stop), or simple activation of the alarm signal without dosage operation interruption. Alarms Level Level Stop Press to access the item, then press to set the...
- Page 17 Alarms Dislay Cause Remedy Alarm LED on End level alarm, without pump Restore the liquid level. “Lev” icon flashing operation interruption. Alarm LED on level alarm, with pump Restore the liquid level. “Lev” and “Stop” icons flashing operation interruption. “Mem” icon flashing The pump receives one or more impulses during the dosage with the Press the...
- Page 18 Pannello di controllo – KOMPACT DPT Accesso al menu di programmazione. (Tenerli premuti contemporaneamente per almeno 3 secondi). Avvia e mette in fase di stop la pompa. Nelle condizioni di allarme di livello (sola funzione allarme), di flusso e memory attive, disattiva la segnalazione sul display. In programmazione svolge la funzione “enter”, cioè...
- Page 19 Posizione dip switch e connessioni per modalità segnali in frequenza in ingresso Diagramma connessioni ingresso in Posizione Dip switch= Posizione ON frequenza tipo contatto secco. Frequency input Ground Signal +12Vdc Diagramma connessioni ingresso in frequenza tipo sensore di Hall. Posizione Dip switch = Posizione ON FREQUENCY 470R BAV99...
- Page 20 Menu di Programmazione KOMPACT DPT Premendo i tasti per più di tre secondi si accede alla programmazione. Con il tasto potrete scorrere le voci del menu, con il pulsante si accede alle modifiche. . Ogni qual volta una voce di menù è...
- Page 21 Impostazione lingua Programmazione Funzionamento PROG Permette di selezionare la lingua, di fabbrica la pompa è impostata in Config. inglese. Config. Premendo si accede alla modifica, quindi con il tasto imposto la Funzioni Lingua lingua. Con confermo e torno al menu principale. Italiano Paragrafo 1 –Dosaggio manuale Programmazione...
- Page 22 Visualizzazione durante il funzionamento Modo di funzionamento 4-20 4-20mA • P 100% Valore del dosaggio in corso Allarmi e stati (dipende dall’unità di misura Liv = Allarme livello • selezionata) Fls = Allarme flusso Stato della pompa • Percentuale, Frequenza, •...
- Page 23 Paragrafo 4 – Proporzionale ad impulsi esterni (moltiplicazione) Programmazione Funzionamento PROG Config. La pompa dosa proporzionalmente ad un segnale esterno (es.: contatore lanciaimpulsi). Ad ogni segnale ricevuto la pompa effettua gli “n” colpi Config. Funzioni programmati. La pompa imposta automaticamente la frequenza di dosaggio, adattandola al tempo che intercorre fra due segnali successivi.
- Page 24 Visualizzazione durante il funzionamento Modo di funzionamento n:1 (n impostato) • P 100% Valore del dosaggio in corso Allarmi e stati (dipende dall’unità di misura Liv = Allarme livello • selezionata) Fls = Allarme flusso Stato della pompa • Percentuale, Frequenza, •...
- Page 25 Paragrafo 7 – Proporzionale ad impulsi esterni (dosaggio in ppm) Programmazione Funzionamento PROG Config. Config. Funzioni La pompa dosa proporzionalmente ad un segnale esterno (es.: contatore lanciaimpulsi) calcolando automaticamente il rapporto tra Funzioni segnali in ingresso e colpi della pompa in funzione del valore di ppm programmato.
- Page 26 Paragrafo 8 – Dosaggio temporizzato (Ingresso segnale frequenza “TRIGGER” attivato) Programmazione Funzionamento Dopo la ricezione del segnale di Trigger impostato, la pompa dosa una quantità programmabile in ml. È possibile impostare un tempo di ritardo prima del dosaggio (Ritardo) e la distanza tra dosaggi successivi (Interval.) come illustrato nello schema: Trigger Quantità...
- Page 27 Paragrafo 8 – Dosaggio temporizzato (Ingresso segnale frequenza “TRIGGER” non attivato) Programmazione Funzionamento La pompa dosa una quantità programmabile in ml, è possibile impostare un tempo di ritardo all’avvio della pompa (Ritardo) e la distanza tra due dosaggi successivi (Interval.) come illustrato nello PROG schema: Config.
- Page 28 Paragrafo 9 – Dosaggio temporizzato settimanale PROG Config. Config. Funzioni Funzioni Sett. Sett. Tempo Sett. Sett. PROG01 00.00 PROG01 Q.ta’ TempoDos LMMGVSD _______ Orologio 00:00 È possibile programmare 10 dosaggi per l’intera settimana. Premendo dal “Dos.settimanale” accedo alla possibilità di programmare i dosaggi. 1) Numero del programma, con il tasto posso modificarlo e con lo confermo.
- Page 29 Paragrafo 10 – Impostazione massima portata Programmazione Funzionamento PROG Config. Permette di impostare la massima portata raggiungibile dalla pompa e la modalità programmata (% o frequenza) diventa Config. Funzioni la visualizzazione della portata nell’unità di misura standard. Premendo si accede alla modifica, quindi con il tasto Lingua Italiano imposto il valore.
- Page 30 Paragrafo 13 – Password Programmazione Funzionamento Inserendo la password, potrò entrare in programmazione e vedere tutti i valori impostati, ma ogni volta che cercherò di PROG Config. modificarli verrà richiesta la password. La linea lampeggiante indica il numero modificabile, con il tasto seleziono il numero (da 1 a 9), con il tasto Password...
- Page 31 Paragrafo 15 – Allarme di livello Programmazione Funzionamento PROG Permette di impostare la pompa quando si attiva l’allarme Config. del sensore di livello, cioè se bloccare il dosaggio (Stop), oppure se semplicemente attivare la segnalazione d’allarme senza bloccare il dosaggio. Allarmi Livello Premendo...
- Page 32 Allarmi Visualizzazione Causa Interruzione Led Alarm fisso Allarme fine livello, senza Ripristino del livello del liquido. Scritta lev lampeggiante interruzione del funzionamento della pompa Led Alarm fisso Allarme fine livello, Ripristino del livello del liquido Scritta lev e stop lampeggiante interruzione del funzionamento della pompa Scritta Mem lampeggiante...
