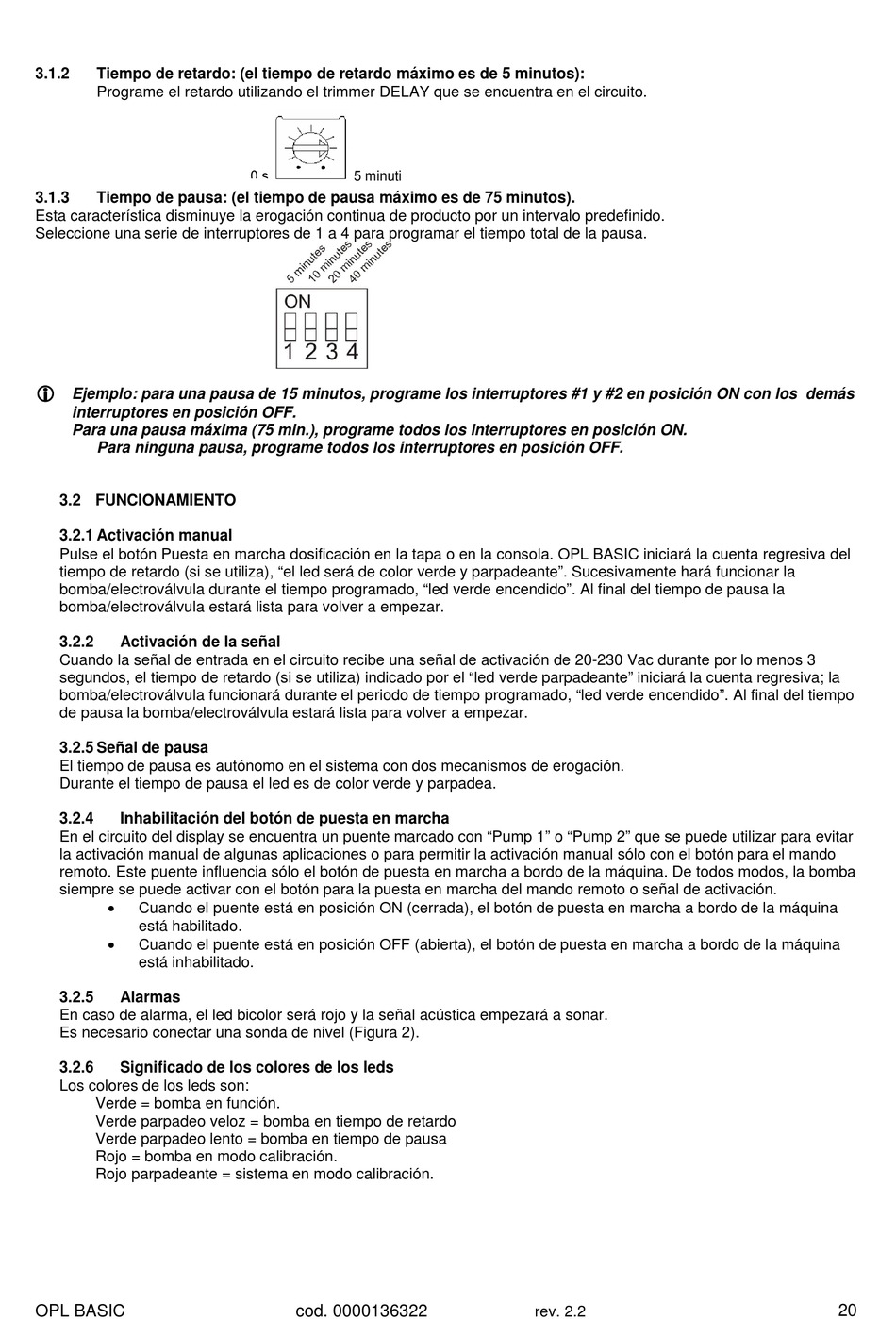

3.1.2
Tiempo de retardo: (el tiempo de retardo máximo es de 5 minutos):
Programe el retardo utilizando el trimmer DELAY que se encuentra en el circuito.
3.1.3
Tiempo de pausa: (el tiempo de pausa máximo es de 75 minutos).
Esta característica disminuye la erogación continua de producto por un intervalo predefinido.
Seleccione una serie de interruptores de 1 a 4 para programar el tiempo total de la pausa.
Ejemplo: para una pausa de 15 minutos, programe los interruptores #1 y #2 en posición ON con los demás
interruptores en posición OFF.
Para una pausa máxima (75 min.), programe todos los interruptores en posición ON.
Para ninguna pausa, programe todos los interruptores en posición OFF.
3.2 FUNCIONAMIENTO
3.2.1 Activación manual
Pulse el botón Puesta en marcha dosificación en la tapa o en la consola. OPL BASIC iniciará la cuenta regresiva del
tiempo de retardo (si se utiliza), "el led será de color verde y parpadeante". Sucesivamente hará funcionar la
bomba/electroválvula durante el tiempo programado, "led verde encendido". Al final del tiempo de pausa la
bomba/electroválvula estará lista para volver a empezar.
3.2.2
Activación de la señal
Cuando la señal de entrada en el circuito recibe una señal de activación de 20-230 Vac durante por lo menos 3
segundos, el tiempo de retardo (si se utiliza) indicado por el "led verde parpadeante" iniciará la cuenta regresiva; la
bomba/electroválvula funcionará durante el periodo de tiempo programado, "led verde encendido". Al final del tiempo
de pausa la bomba/electroválvula estará lista para volver a empezar.
3.2.5 Señal de pausa
El tiempo de pausa es autónomo en el sistema con dos mecanismos de erogación.
Durante el tiempo de pausa el led es de color verde y parpadea.
3.2.4
Inhabilitación del botón de puesta en marcha
En el circuito del display se encuentra un puente marcado con "Pump 1" o "Pump 2" que se puede utilizar para evitar
la activación manual de algunas aplicaciones o para permitir la activación manual sólo con el botón para el mando
remoto. Este puente influencia sólo el botón de puesta en marcha a bordo de la máquina. De todos modos, la bomba
siempre se puede activar con el botón para la puesta en marcha del mando remoto o señal de activación.
Cuando el puente está en posición ON (cerrada), el botón de puesta en marcha a bordo de la máquina
está habilitado.
Cuando el puente está en posición OFF (abierta), el botón de puesta en marcha a bordo de la máquina
está inhabilitado.
3.2.5
Alarmas
En caso de alarma, el led bicolor será rojo y la señal acústica empezará a sonar.
Es necesario conectar una sonda de nivel (Figura 2).
3.2.6
Significado de los colores de los leds
Los colores de los leds son:
Verde = bomba en función.
Verde parpadeo veloz = bomba en tiempo de retardo
Verde parpadeo lento = bomba en tiempo de pausa
Rojo = bomba en modo calibración.
Rojo parpadeante = sistema en modo calibración.
OPL BASIC
0 s.
5 minuti
cod. 0000136322
rev. 2.2
20
