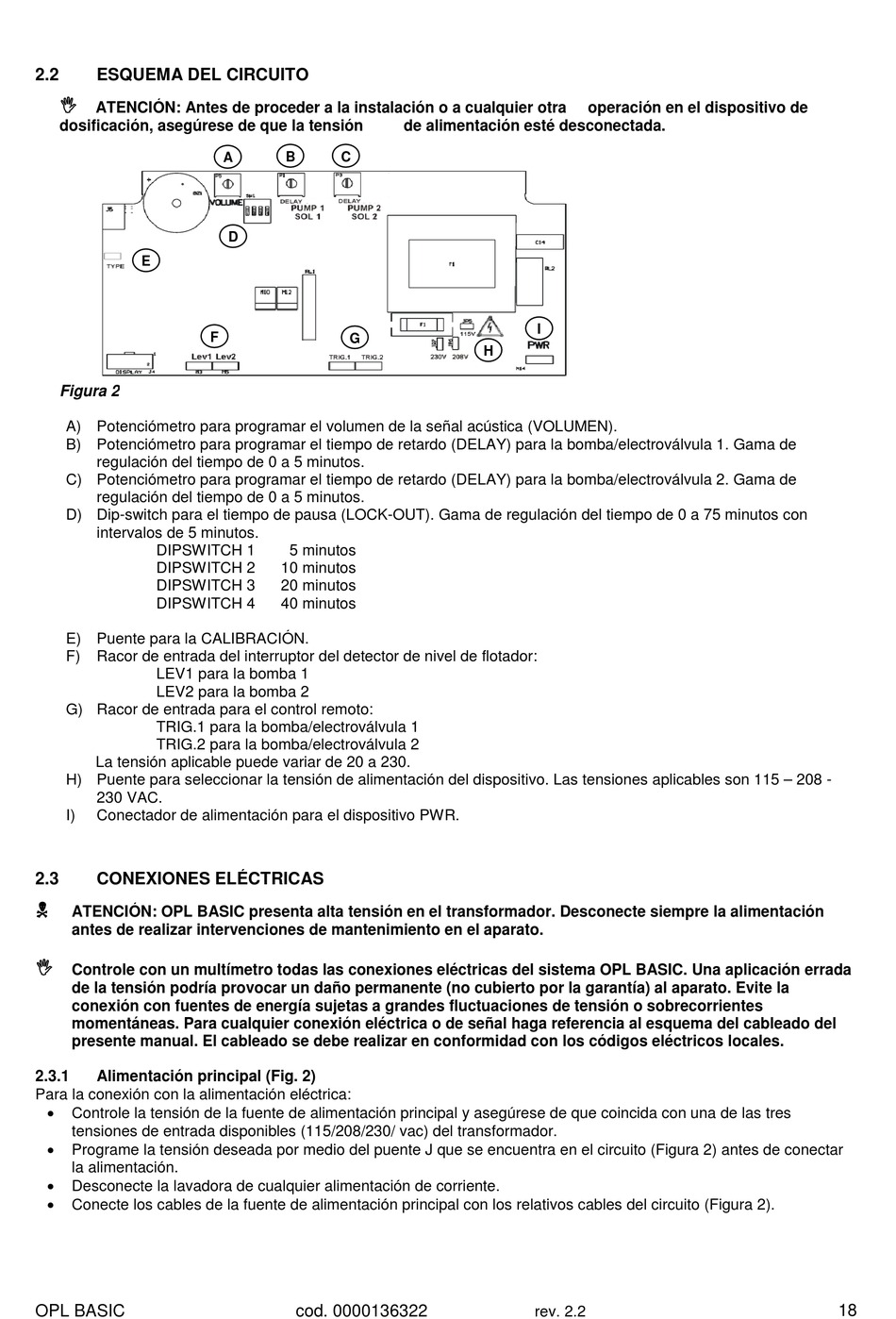

2.2
ESQUEMA DEL CIRCUITO
ATENCIÓN: Antes de proceder a la instalación o a cualquier otra
dosificación, asegúrese de que la tensión
E
Figura 2
A) Potenciómetro para programar el volumen de la señal acústica (VOLUMEN).
B) Potenciómetro para programar el tiempo de retardo (DELAY) para la bomba/electroválvula 1. Gama de
regulación del tiempo de 0 a 5 minutos.
C) Potenciómetro para programar el tiempo de retardo (DELAY) para la bomba/electroválvula 2. Gama de
regulación del tiempo de 0 a 5 minutos.
D) Dip-switch para el tiempo de pausa (LOCK-OUT). Gama de regulación del tiempo de 0 a 75 minutos con
intervalos de 5 minutos.
DIPSWITCH 1
DIPSWITCH 2
DIPSWITCH 3
DIPSWITCH 4
E) Puente para la CALIBRACIÓN.
F)
Racor de entrada del interruptor del detector de nivel de flotador:
LEV1 para la bomba 1
LEV2 para la bomba 2
G) Racor de entrada para el control remoto:
TRIG.1 para la bomba/electroválvula 1
TRIG.2 para la bomba/electroválvula 2
La tensión aplicable puede variar de 20 a 230.
H) Puente para seleccionar la tensión de alimentación del dispositivo. Las tensiones aplicables son 115 – 208 -
230 VAC.
I)
Conectador de alimentación para el dispositivo PWR.
2.3
CONEXIONES ELÉCTRICAS
ATENCIÓN: OPL BASIC presenta alta tensión en el transformador. Desconecte siempre la alimentación
antes de realizar intervenciones de mantenimiento en el aparato.
Controle con un multímetro todas las conexiones eléctricas del sistema OPL BASIC. Una aplicación errada
de la tensión podría provocar un daño permanente (no cubierto por la garantía) al aparato. Evite la
conexión con fuentes de energía sujetas a grandes fluctuaciones de tensión o sobrecorrientes
momentáneas. Para cualquier conexión eléctrica o de señal haga referencia al esquema del cableado del
presente manual. El cableado se debe realizar en conformidad con los códigos eléctricos locales.
2.3.1
Alimentación principal (Fig. 2)
Para la conexión con la alimentación eléctrica:
Controle la tensión de la fuente de alimentación principal y asegúrese de que coincida con una de las tres
tensiones de entrada disponibles (115/208/230/ vac) del transformador.
Programe la tensión deseada por medio del puente J que se encuentra en el circuito (Figura 2) antes de conectar
la alimentación.
Desconecte la lavadora de cualquier alimentación de corriente.
Conecte los cables de la fuente de alimentación principal con los relativos cables del circuito (Figura 2).
OPL BASIC
B
C
A
D
F
G
5 minutos
10 minutos
20 minutos
40 minutos
cod. 0000136322
de alimentación esté desconectada.
I
H
rev. 2.2
operación en el dispositivo de
18
