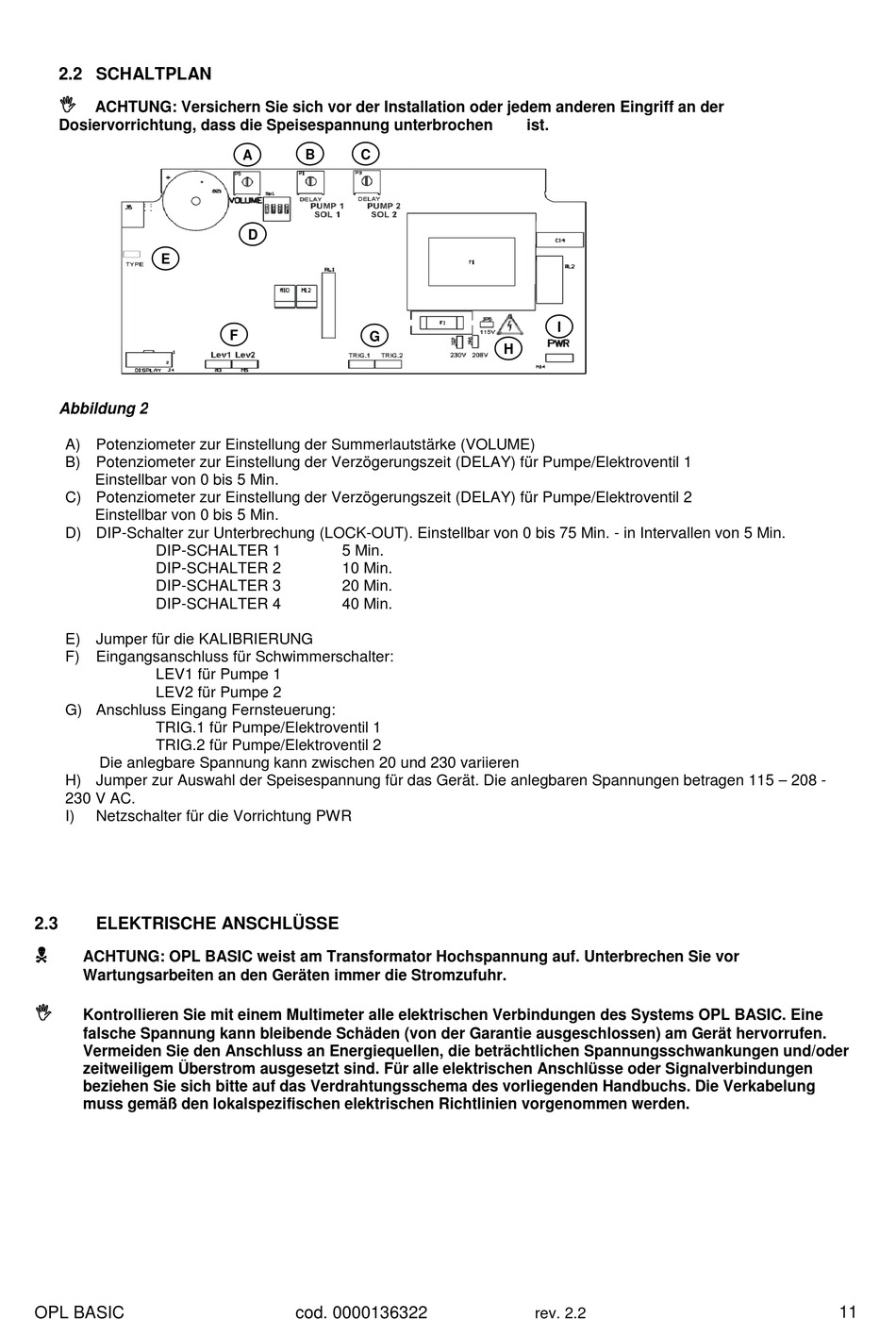

2.2 SCHALTPLAN

ACHTUNG: Versichern Sie sich vor der Installation oder jedem anderen Eingriff an der
Dosiervorrichtung, dass die Speisespannung unterbrochen
E
Abbildung 2
A) Potenziometer zur Einstellung der Summerlautstärke (VOLUME)
B) Potenziometer zur Einstellung der Verzögerungszeit (DELAY) für Pumpe/Elektroventil 1
Einstellbar von 0 bis 5 Min.
C) Potenziometer zur Einstellung der Verzögerungszeit (DELAY) für Pumpe/Elektroventil 2
Einstellbar von 0 bis 5 Min.
D) DIP-Schalter zur Unterbrechung (LOCK-OUT). Einstellbar von 0 bis 75 Min. - in Intervallen von 5 Min.
DIP-SCHALTER 1
DIP-SCHALTER 2
DIP-SCHALTER 3
DIP-SCHALTER 4
E) Jumper für die KALIBRIERUNG
F) Eingangsanschluss für Schwimmerschalter:
LEV1 für Pumpe 1
LEV2 für Pumpe 2
G) Anschluss Eingang Fernsteuerung:
TRIG.1 für Pumpe/Elektroventil 1
TRIG.2 für Pumpe/Elektroventil 2
Die anlegbare Spannung kann zwischen 20 und 230 variieren
H) Jumper zur Auswahl der Speisespannung für das Gerät. Die anlegbaren Spannungen betragen 115 – 208 -
230 V AC.
I) Netzschalter für die Vorrichtung PWR
2.3 ELEKTRISCHE ANSCHLÜSSE

ACHTUNG: OPL BASIC weist am Transformator Hochspannung auf. Unterbrechen Sie vor
Wartungsarbeiten an den Geräten immer die Stromzufuhr.

Kontrollieren Sie mit einem Multimeter alle elektrischen Verbindungen des Systems OPL BASIC. Eine
falsche Spannung kann bleibende Schäden (von der Garantie ausgeschlossen) am Gerät hervorrufen.
Vermeiden Sie den Anschluss an Energiequellen, die beträchtlichen Spannungsschwankungen und/oder
zeitweiligem Überstrom ausgesetzt sind. Für alle elektrischen Anschlüsse oder Signalverbindungen
beziehen Sie sich bitte auf das Verdrahtungsschema des vorliegenden Handbuchs. Die Verkabelung
muss gemäß den lokalspezifischen elektrischen Richtlinien vorgenommen werden.
OPL BASIC
B C
A
D
F
G
5 Min.
10 Min.
20 Min.
40 Min.
