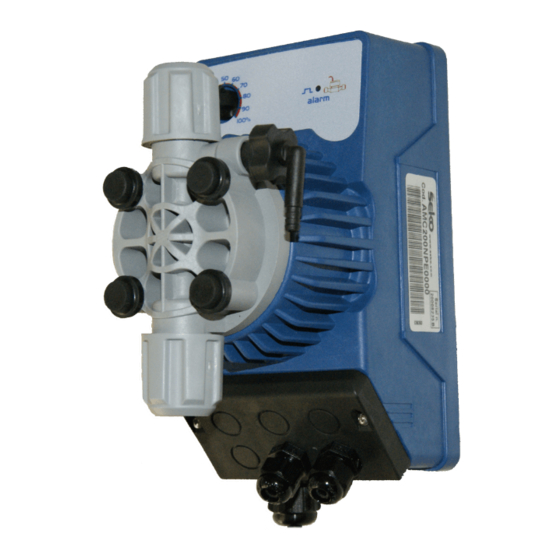

- Page 1 KOMPACT AMC INSTALLATION MANUAL РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ EM00136401 Rev.1.0...
- Page 2 EM00136401 Rev.1.0...
-
Page 3: Specifications
INSTALLATION AND START-UP MANUALFOR KOMPACT AMC DOSING PUMP Below are the technical and pump performance data: PVDF-T Connections Pressure Flow rate (mm) Model cc /stroke Stroke / min Int / Ext 100% = 5 100% = 160 0.52 20% = 1 20% = 32 4 / 6 100% = 3... - Page 4 READ THE FOLLOWING WARNINGS BEFORE INSTALLING OR PERFORMING MAINTENANCE ON THE PUMP. WARNING: BEFORE DOING ANY WORK ON THE PUMP, ALWAYS FIRST DISCONNECT THE POWER SUPPLY CABLE. WARNING: WE RECOMMEND INSTALLING THE PUMP IN A VERTICAL POSITION TO ENSURE PROPER OPERATION. ATTENTION: PRODUCT INTENDED FOR PROFESSIONAL USE BY SKILLED PERSONNEL.
-
Page 5: Plumbing Connections
DOSING MODE SETTINGS A switch (shown in the figure) that regulates the dosing mode of the pump is present in the part relative to the electrical connections on the circuit. The two different modes are: Constant (switch in position C) The pump constantly dispenses the percentage selected with a potentiometer. -
Page 6: Troubleshooting
After around 800 hours of work, tighten the bolts on the pump body, applying a tightening torque of 3 Nm. When making the plumbing connections, make sure that you follow the instructions below: BOTTOM FILTER must be installed so that it is always positioned 5-10 cm from the bottom, in order to prevent any formation of deposits. - Page 7 KOMPACT AMC – Control Panel Potentiometer for% flow rate regulation LED for dosing indication and level probe alarm signal CONSTANT MODE (switch in position C) The pump dispenses the percentage selected manually with a potentiometer. Steady green LED switches off with every stroke that the pump runs. Flashing Green led with the potentiometer to 0.
-
Page 8: Технические Характеристики
РУКОВОДСТВО ПО МОНТАЖУ И ПОДКЛЮЧЕНИЮ ДОЗИРУЮЩЕГО НАСОСА СЕРИИ KOMPACT AMC Насос имеет следующие технические данные и характеристики: Поливинилденхлорид (PVDF-T) Соединения Давление Расход (мм) Модель см /уд. Уд./мин. бар л/ч Внутр./Внеш. 100% = 5 100% = 160 0.52 20% = 1 20% = 32 4 / 6 100% = 3... -
Page 9: Электрические Подключения
ВНИМАТЕЛЬНО ПРОЧИТАТЬ ПЕРЕД ТЕМ, КАК ПРИСТУПАТЬ К УСТАНОВКЕ ИЛИ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ НАСОСА ВНИМАНИЕ: ВСЕГДА ОТКЛЮЧАТЬ ПИТАНИЕ ПЕРЕД ВЫПОЛНЕНИЕМ УСТАНОВКИ ИЛИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ НАСОСА. РЕКОМЕНДУЕМ УСТАНОВКУ НАСОСА В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ ДЛЯ ОБЕСПЕЧЕНИЯ ПРАВИЛЬНОГО ФУНКЦИОНИРОВАНИЯ. ВНИМАНИЕ: ИЗДЕЛИЕ ПРЕДНАЗНАЧЕНО ИСКЛЮЧИТЕЛЬНО ДЛЯ ПРОФЕССИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ. ВНИМАНИЕ: ТЕХНИЧЕСКОЕ... - Page 10 НАСТРОЙКИ РЕЖИМОВ ДОЗИРОВАНИЯ В части, относящейся к электрическим соединениям цепи, находится переключатель (показанный на рисунке), регулирующий режим дозирования насоса. Существуют два следующих различных режима: Постоянный (переключатель в положении C) Насос выполняет постоянное дозирование в соответствии с процентом, выбранным с помощью потенциометра. Пропорциональный...
- Page 11 После 800 часов работы затянуть болты корпуса насоса, прилагая момент затяжки 3 Н·м. При выполнении гидравлических подключений необходимо следовать следующим инструкциям: Установить НИЖНИЙ ФИЛЬТР в 5-10 см от дна так, чтобы избежать возможных отложений; Насосы с очень малым расходом рекомендуется устанавливать ниже высоты всасывания. Особенно при дозировании...
-
Page 12: Аварийные Сигналы
Панель управления – KOMPACT AMC Светодиодный индикатор Потенциометр регулировки % дозирования и лампа расхода. аварийного сигнала зонда уровня. ПОСТОЯННЫЙ РЕЖИМ (переключатель в положении С) Насос выполняет дозирование вручную, согласно проценту, установленному с помощью потенциометра. Зеленый светодиодный индикатор гаснет после каждого хода, выполняемого насосом. При...
