1.5 BENÖTIGTES INSTALLATIONSMateriaL

2-poliges Kabel: 2x1.5 - H-05 VVF (1 Stk., Länge 2 mt – Stromzufuhr)

2-poliges Kabel: 2x1.5 - H-05 VVF (2 Stk., Länge 2 mt – Triggersignal)
 4x6 mm Kupferrohr (1 Stk., Länge 2 mt – hydraulisches Elektroventil).

Die oben genannten Längenangaben beziehen sich auf allgemein
jedoch auch andere Längenmaße erforderlich sein.

Ein Montageset ist verfügbar (siehe Abschnitt Wartung und Zubehör).
2

INSTALLATION

Montieren Sie das Gerät an eine Mauer im Umfeld der Waschmaschine. Benutzen Sie hierzu die entsprechenden
Befestigungselemente.
Positionieren Sie das System an einen Ort, an dem die Bediener leichten Zugang zum Startknopf haben sowie 20 Fuß
(ca. 6 m) von der Beschickungsvorrichtung der chemischen Produkte entfernt.
Vergewissern Sie sich, dass das System an einem sicheren Ort in komfortabler Höhe für die Ladung und Entladung der
Feststoff-Behälter, Wartungsarbeiten und den Austausch der Ersatzteile installiert wird.
Vor der Installation beachten Sie bitte alle gesetzlichen Vorschriften hinsichtlich der hydraulischen und elektrischen
Anschlüsse und versichern Sie sich, dass das System sicher und korrekt installiert ist. Für die elektrischen Anschlüsse
beziehen Sie sich auf das Verdrahtungsschema der Waschmaschine, das Ihnen vom Hersteller geliefert werden kann,
wenn es der Maschine nicht beiliegt.
2.1 MONTAGE DES SYSTEMS
Befestigen Sie das System mit den beiliegenden Bügeln und Schrauben
 Legen Sie eine geeignete Positionierung des Systems fest
 Benutzen Sie den Bügel als Schablone, markieren Sie die Position der Bohrungen, um das System an der Mauer zu
fixieren
 Führen Sie die Spreizdübel in die Bohrungen ein
 Fixieren Sie die Bügel mit dem beiliegenden Schraubenmaterial an der entsprechenden Stelle
 Fixieren Sie das Systemgehäuse mit den Bügeln gemäß folgender Darstellung
 Öffnen Sie den oberen Teil der Einheit und lösen Sie die oberen Schrauben um eine Vierteldrehung

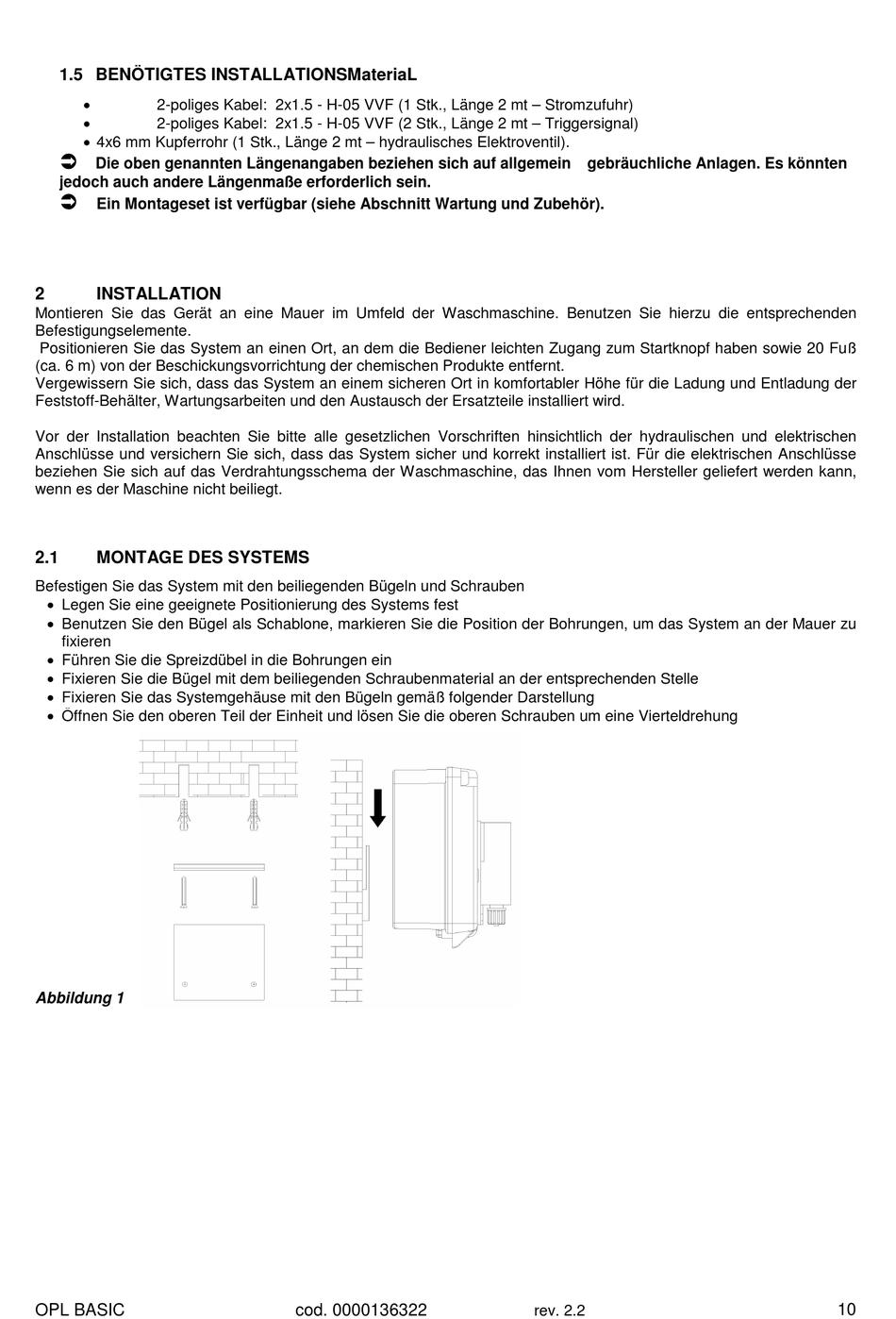

Abbildung 1
OPL BASIC cod. 0000136322
