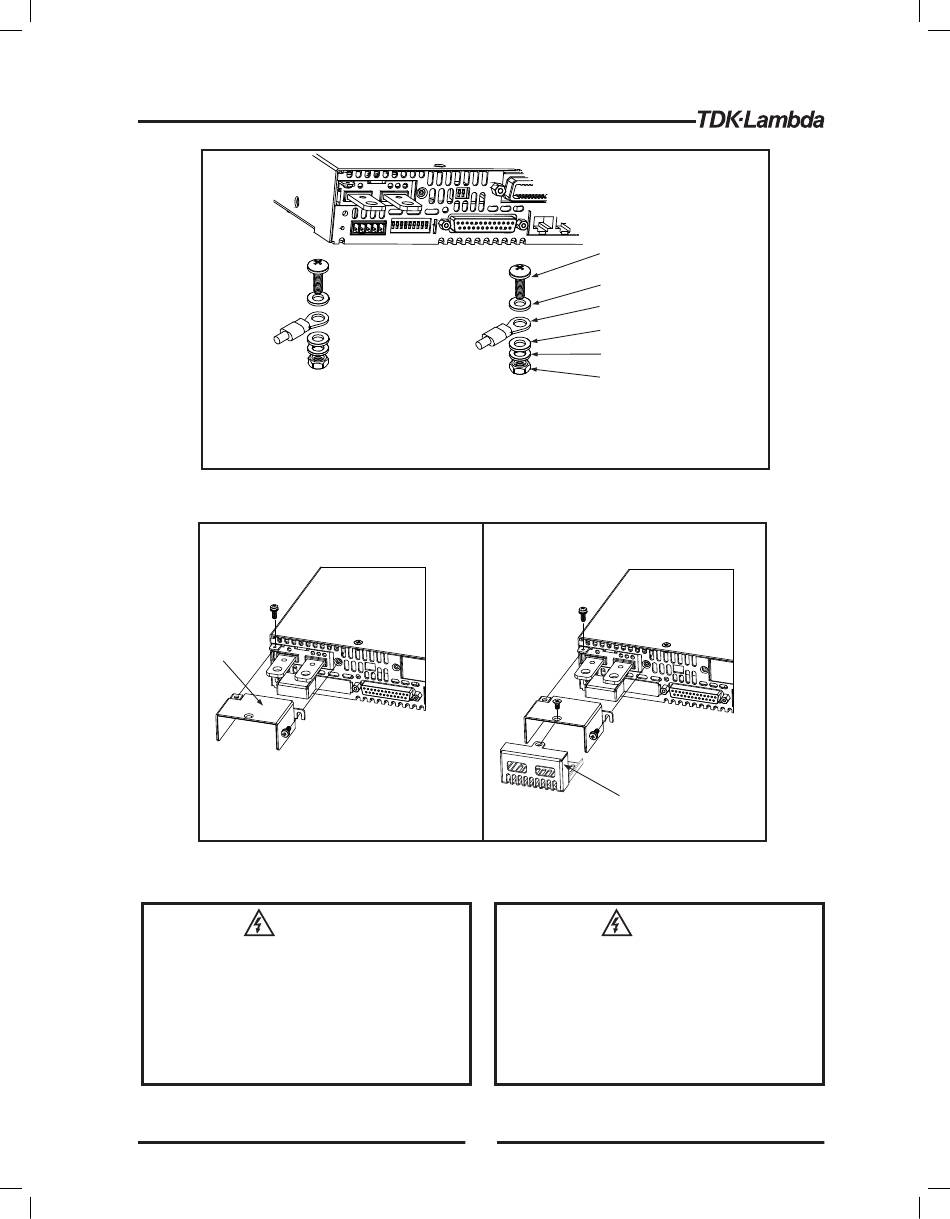

Fig. 3-5: Load wires connection , 6V to 60V models.
6V~50V models
M3x8 screw
Shield
M3x8 screw
Fig. 3-6: Bus-bars shield and enclosure mounting
80V to 600V Models
WARNING
Hazardous voltages exist at the outputs and the load
connections. To protect personnel against accidental
contact with hazardous voltages, ensure that the load
and its connections have no accessible live parts.
Ensure that the load wiring insulation rating is greater
than or equal to the maximum output voltage of the
power supply.
Screws tightening torque: 104-118 Lb-inch.
An den Ausg ngen und den Lastverbindungen liegen
gef hrliche Spannungen an. Um dan Anwender vor ä
einem versehentlichen Kontakt mit gef hrlichen
Spannungen zu sch tzen, stellen, Sie sicher, dass die
Last und ihre Verbindungen keine ber hrbaren
spannungsf hrenden Teile aufweisen. Stellen Sie
auch sicher, dass die Isolierung aller Kabel
m i n d e s t e n s f r d i e m a x i m a l m g l i c h e
Ausgangsspannung des Netzteils ausgelegt ist.
21
M6x16 screw (2 places)
Flat washer (2 places)
Wire terminal lug (2 places)
Flat washer (2 places)
Spring washer (2 places)
Hex Nut (2 places)
60V models
M3x8 screw
M3x8 screw
Enclosure
