Einstellungen; Allgemein; Einstellung Feder-Stahllamellen - probst HVZ-LIGHT Operating Instructions Manual

Einstellungen

6 Einstellungen
6.1

Allgemein

A
●
Um die optimale Verlegeleistung mit der hydraulischen Verlegezange zu erreichen, muss sie auf die zu verlegenden
Betonsteineinheiten sachgemäß eingestellt werden. Beachten Sie deshalb bei der Einstellung folgende Punkte und
gehen Sie die Einstellanweisungen am besten Punkt für Punkt durch.
Achtung:
●
Bei allen Einstellungsarbeiten sicherstellen, dass bei jeglichen Betätigungen der hydraulischen Funktionen niemand im
Bewegungsbereich der hydraulischen Verlegezange befindet.
Niemals Einstellarbeiten vornehmen während irgendwelche hydraulischen Funktionen ausgeführt werden. Alle
Bewegungen während der Einstellarbeit langsam und mit Bedacht ausführen, da es sonst zu Beschädigungen
kommen kann.
Achtung bei Einstellarbeiten → Verletzungsgefahr der Hände!
Alle Einstellarbeiten dürfen nur bei stillgelegtem Gerät vorgenommen werden!
6.1.1

Einstellung Feder-Stahllamellen

●
Die Feder-Stahllamellen sollten nicht seitlich über die
Steinkontur hervorstehen, da sie sonst beim
Ablegevorgang die bereits verlegten Steine erfassen und
diese ins Planum drücken können. Je nach Länge des
Paketes seitlich überstehende Lamellen abnehmen oder
durch 1,5 fache Lamellen oder Halblamellen ersetzen.
●

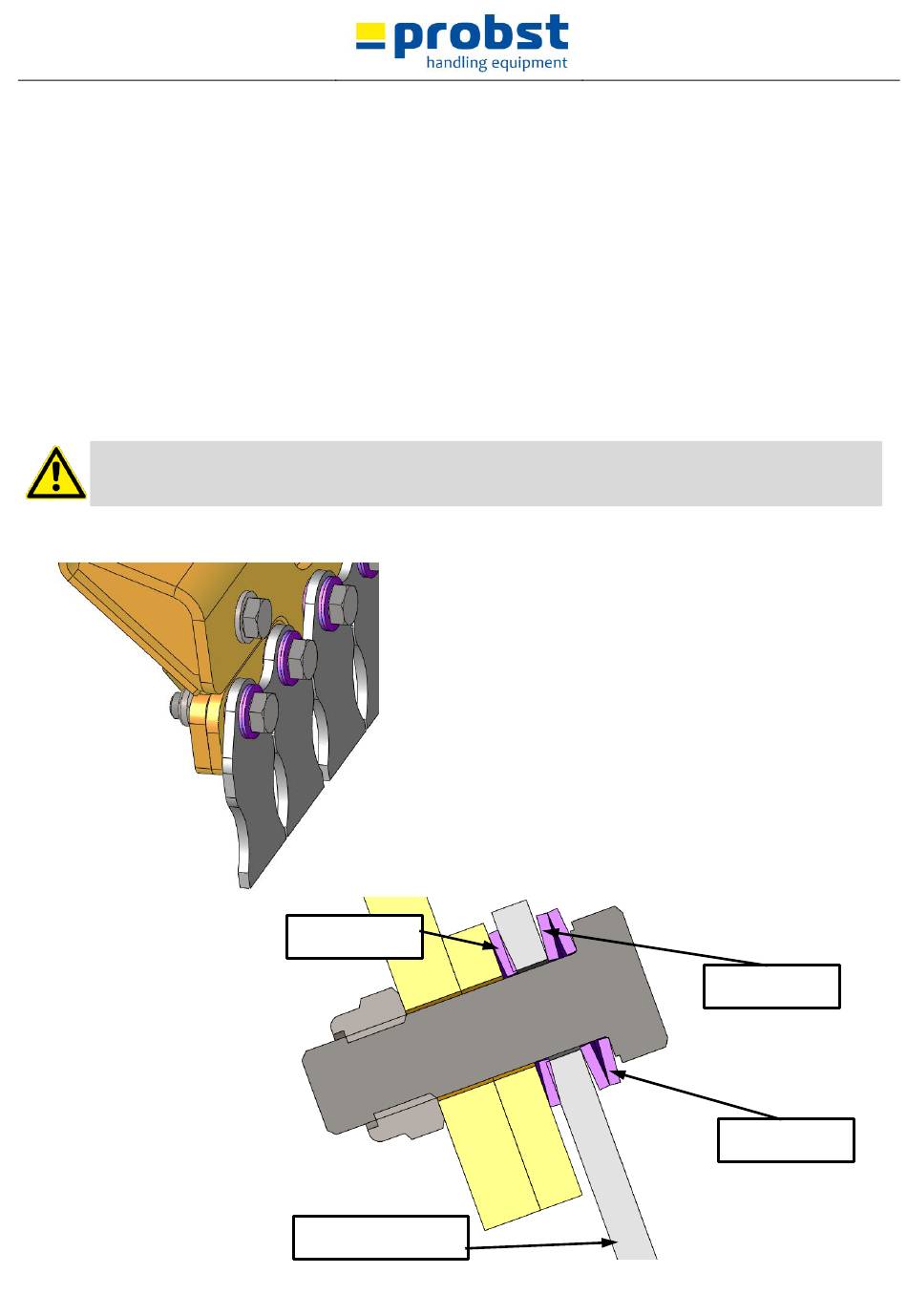

Bei der Montage der Befestigungsschrauben für die Feder-
Stahllamellen darauf achten, dass die Anordnung der
Tellerfedern der Darstellung entspricht
●
Die selbstsichernden Muttern straff anziehen und wieder
½ Umdrehung lösen, um den Lamellen über die
Tellerfedern Anfangsflexibilität zu geben und dadurch
schonendes und sicheres Greifen zu ermöglichen.
Tellerfeder
Feder-Stahllamellen
17 / 34
Tellerfeder
Tellerfeder
