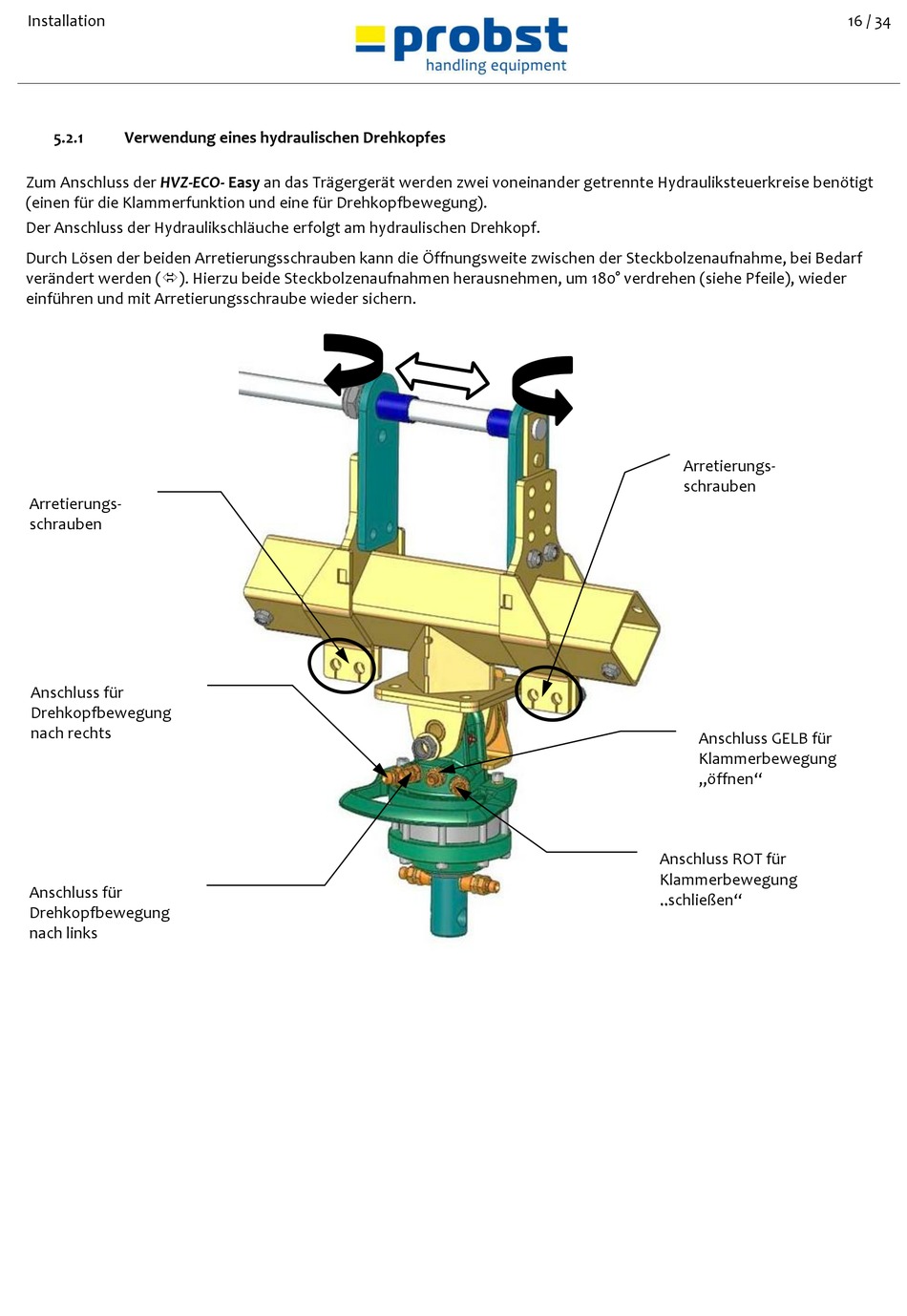

Verwendung eines hydraulischen Drehkopfes

Zum Anschluss der HVZ-ECO- Easy an das Trägergerät werden zwei voneinander getrennte Hydrauliksteuerkreise benötigt
(einen für die Klammerfunktion und eine für Drehkopfbewegung).
Der Anschluss der Hydraulikschläuche erfolgt am hydraulischen Drehkopf.
Durch Lösen der beiden Arretierungsschrauben kann die Öffnungsweite zwischen der Steckbolzenaufnahme, bei Bedarf
verändert werden (). Hierzu beide Steckbolzenaufnahmen herausnehmen, um 180° verdrehen (siehe Pfeile), wieder
einführen und mit Arretierungsschraube wieder sichern.
Arretierungs-
schrauben
Anschluss für
Drehkopfbewegung
nach rechts
Anschluss für
Drehkopfbewegung
nach links
Arretierungs-
schrauben
Anschluss GELB für
Klammerbewegung
„öffnen"
Anschluss ROT für
Klammerbewegung
„schließen"
