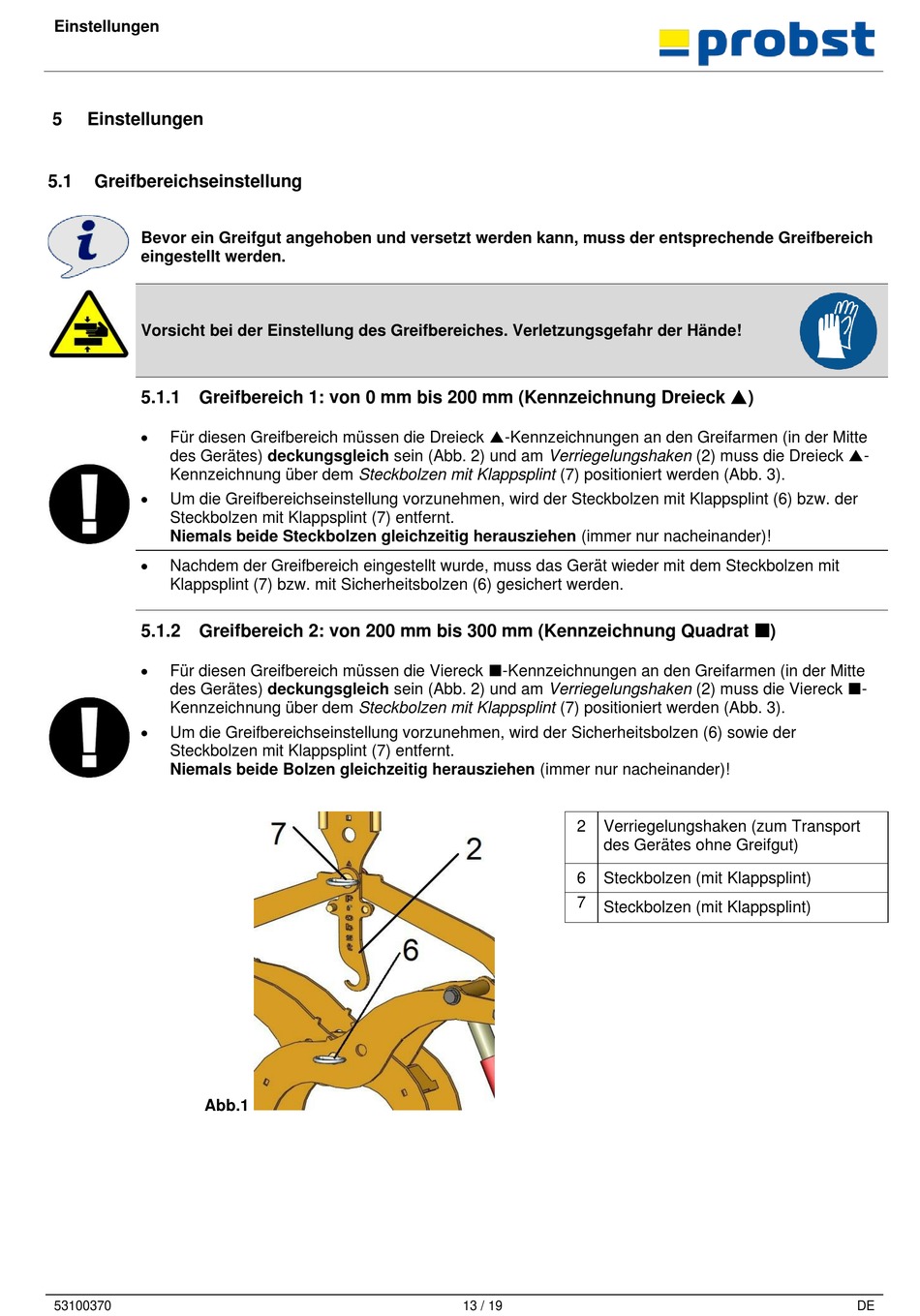

Einstellungen

5 Einstellungen
5.1

Greifbereichseinstellung

Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich
eingestellt werden.
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
5.1.1 Greifbereich 1: von 0 mm bis 200 mm (Kennzeichnung Dreieck )
•
Für diesen Greifbereich müssen die Dreieck -Kennzeichnungen an den Greifarmen (in der Mitte
des Gerätes) deckungsgleich sein (Abb. 2) und am Verriegelungshaken (2) muss die Dreieck -
Kennzeichnung über dem Steckbolzen mit Klappsplint (7) positioniert werden (Abb. 3).
•
Um die Greifbereichseinstellung vorzunehmen, wird der Steckbolzen mit Klappsplint (6) bzw. der
Steckbolzen mit Klappsplint (7) entfernt.
Niemals beide Steckbolzen gleichzeitig herausziehen (immer nur nacheinander)!
•
Nachdem der Greifbereich eingestellt wurde, muss das Gerät wieder mit dem Steckbolzen mit
Klappsplint (7) bzw. mit Sicherheitsbolzen (6) gesichert werden.
5.1.2 Greifbereich 2: von 200 mm bis 300 mm (Kennzeichnung Quadrat )
•
Für diesen Greifbereich müssen die Viereck -Kennzeichnungen an den Greifarmen (in der Mitte
des Gerätes) deckungsgleich sein (Abb. 2) und am Verriegelungshaken (2) muss die Viereck -
Kennzeichnung über dem Steckbolzen mit Klappsplint (7) positioniert werden (Abb. 3).
•
Um die Greifbereichseinstellung vorzunehmen, wird der Sicherheitsbolzen (6) sowie der
Steckbolzen mit Klappsplint (7) entfernt.
Niemals beide Bolzen gleichzeitig herausziehen (immer nur nacheinander)!
Abb.1
53100370
2 Verriegelungshaken (zum Transport
des Gerätes ohne Greifgut)
6 Steckbolzen (mit Klappsplint)
7
Steckbolzen (mit Klappsplint)
13 / 19 DE
