Installation
5 Installation
5.1
Mechanischer Anbau

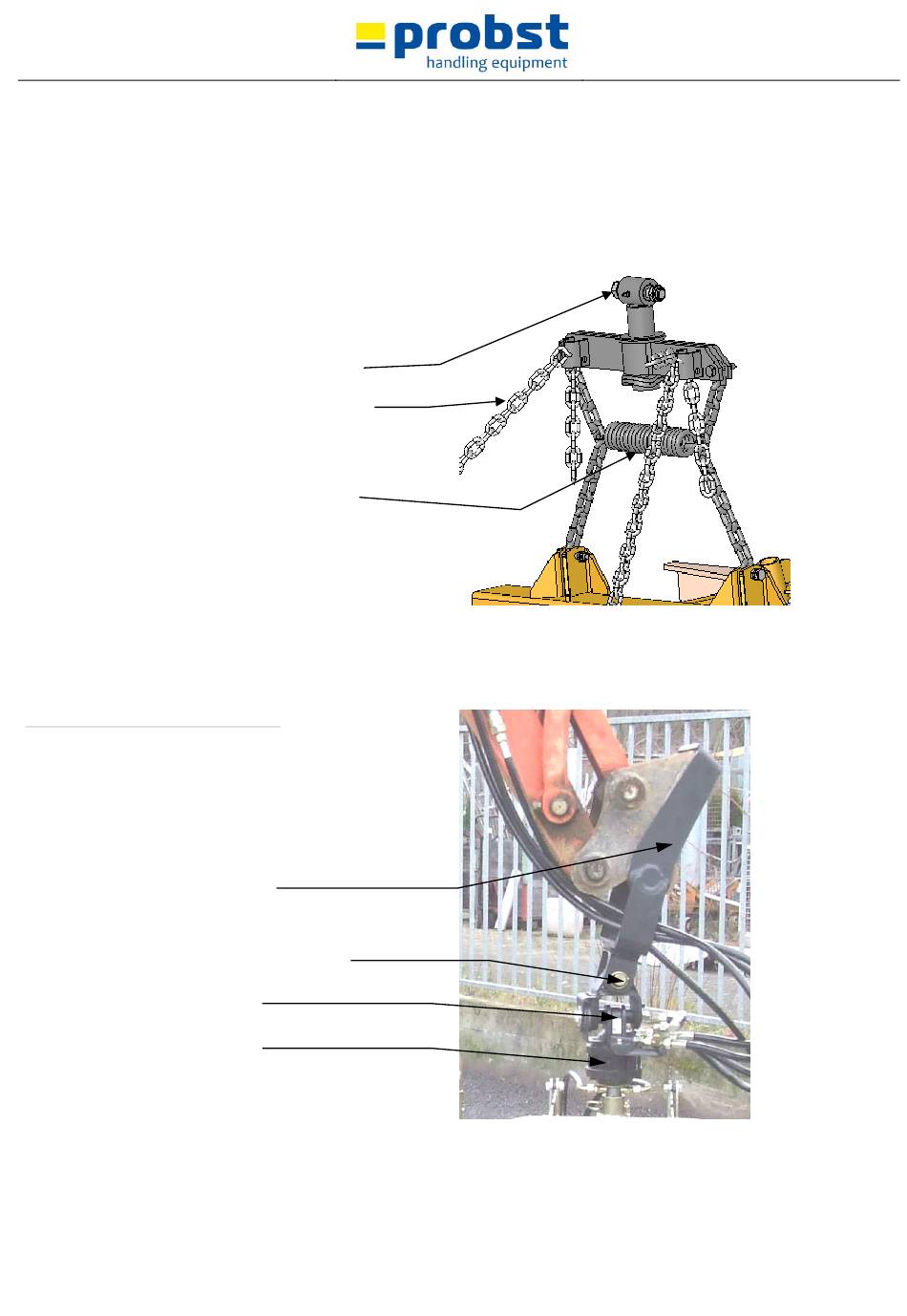

Die mechanische Verbindung der HVZ-LIGHT mit dem Trägergerät erfolgt über die Aufhängevorrichtung
Die 2-Punkt-Aufhängung ist mit einer Feder zur
Schwingungsdämpfung ausgestattet.
Aufhängevorrichtung für Trägergerät
Die mechanische Verbindung der HVZ-LIGHTmit dem Trägergerät (Bagger) erfolgt über eine Baggeraufhängung (z.B.
UBA, bzw. Lehnhofadapter).
Baggeraufhängung Lehnhofadapter
Es muss eine gesicherte Verbindung (Steckbolzen mit
Sicherungsring) zwischen Drehkopf und Baggeraufhängung
hergestellt werden.
Baggeraufhängung
(Lehnhofadapter)
Steckbolzen mit Sicherungsring
Pendelbremse
Drehkopf
Einstell-Kette
Feder
14 / 34
