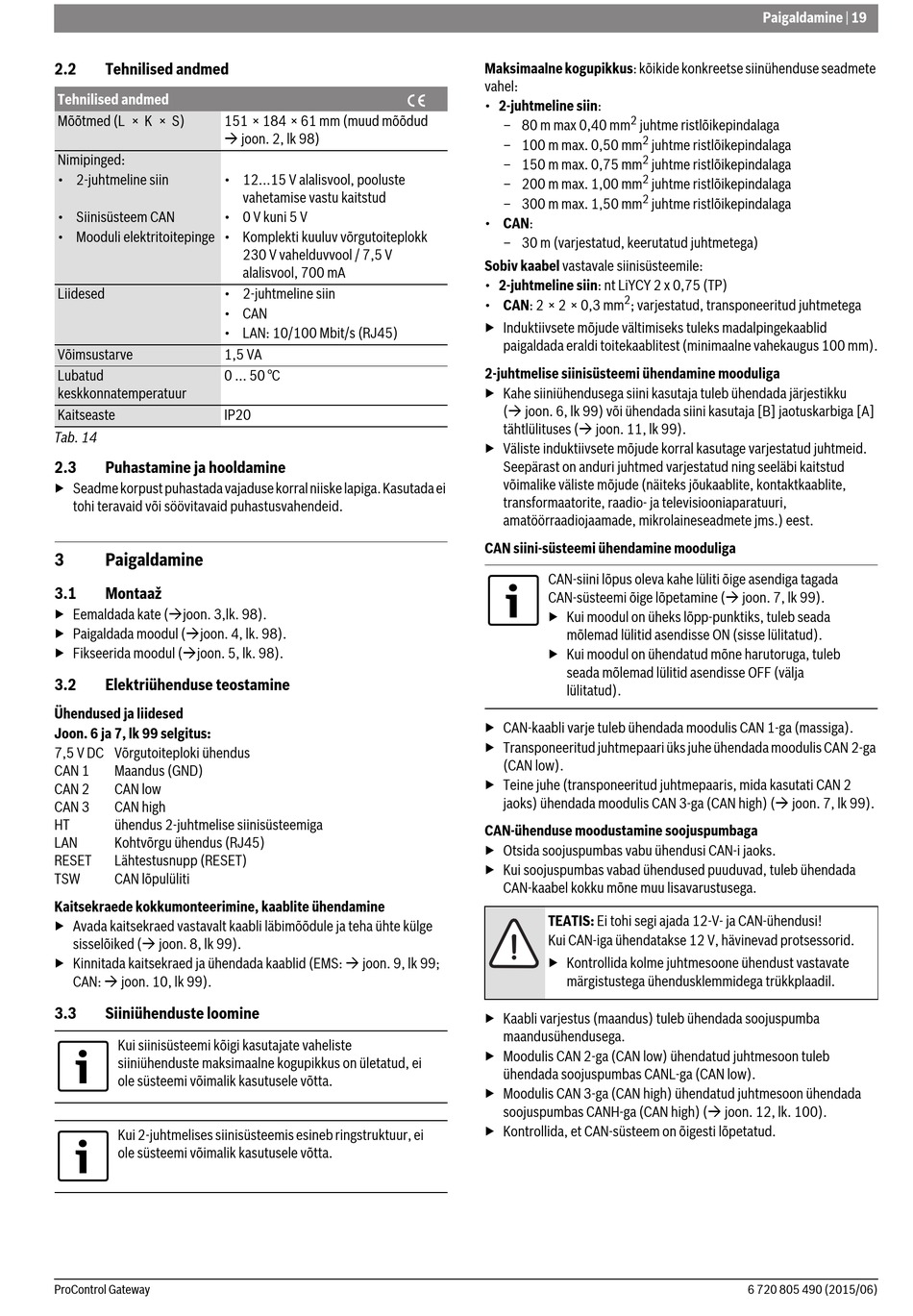

2.2 Tehnilised andmed
Tehnilised andmed
Mõõtmed (L × K × S) 151 × 184 × 61 mm (muud mõõdud
 joon. 2, lk 98)
Nimipinged:
• 2-juhtmeline siin • 12...15 V alalisvool, pooluste
• Siinisüsteem CAN • 0 V kuni 5 V
• Mooduli elektritoitepinge • Komplekti kuuluv võrgutoiteplokk
Liidesed • 2-juhtmeline siin
• CAN
• LAN: 10/100 Mbit/s (RJ45)
Võimsustarve 1,5 VA
Lubatud 0 ... 50 °C
keskkonnatemperatuur
Kaitseaste IP20
Tab. 14
2.3 Puhastamine ja hooldamine
▶ Seadme korpust puhastada vajaduse korral niiske lapiga. Kasutada ei
tohi teravaid või söövitavaid puhastusvahendeid.
3 Paigaldamine
3.1 Montaaž
▶ Eemaldada kate (joon. 3,lk. 98).
▶ Paigaldada moodul (joon. 4, lk. 98).
▶ Fikseerida moodul (joon. 5, lk. 98).
3.2 Elektriühenduse teostamine
Ühendused ja liidesed
Joon. 6 ja 7, lk 99 selgitus:
7,5 V DC Võrgutoiteploki ühendus
CAN 1 Maandus (GND)
CAN 2 CAN low
CAN 3 CAN high
HT ühendus 2-juhtmelise siinisüsteemiga
LAN Kohtvõrgu ühendus (RJ45)
RESET Lähtestusnupp (RESET)
TSW CAN lõpulüliti
Kaitsekraede kokkumonteerimine, kaablite ühendamine
▶ Avada kaitsekraed vastavalt kaabli läbimõõdule ja teha ühte külge
sisselõiked ( joon. 8, lk 99).
▶ Kinnitada kaitsekraed ja ühendada kaablid (EMS:  joon. 9, lk 99;
CAN:  joon. 10, lk 99).
3.3 Siiniühenduste loomine
Kui siinisüsteemi kõigi kasutajate vaheliste
siiniühenduste maksimaalne kogupikkus on ületatud, ei
ole süsteemi võimalik kasutusele võtta.
Kui 2-juhtmelises siinisüsteemis esineb ringstruktuur, ei
ole süsteemi võimalik kasutusele võtta.
ProControl Gateway
vahetamise vastu kaitstud
230 V vahelduvvool / 7,5 V
alalisvool, 700 mA
Maksimaalne kogupikkus: kõikide konkreetse siinühenduse seadmete
vahel:
• 2-juhtmeline siin:
2
– 80 m max 0,40 mm juhtme ristlõikepindalaga
2
– 100 m max. 0,50 mm juhtme ristlõikepindalaga
2
– 150 m max. 0,75 mm juhtme ristlõikepindalaga
2
– 200 m max. 1,00 mm juhtme ristlõikepindalaga
2
– 300 m max. 1,50 mm juhtme ristlõikepindalaga
• CAN:
– 30 m (varjestatud, keerutatud juhtmetega)
Sobiv kaabel vastavale siinisüsteemile:
• 2-juhtmeline siin: nt LiYCY 2 x 0,75 (TP)
2
• CAN: 2 × 2 × 0,3 mm ; varjestatud, transponeeritud juhtmetega
▶ Induktiivsete mõjude vältimiseks tuleks madalpingekaablid
paigaldada eraldi toitekaablitest (minimaalne vahekaugus 100 mm).
2-juhtmelise siinisüsteemi ühendamine mooduliga
▶ Kahe siiniühendusega siini kasutaja tuleb ühendada järjestikku
( joon. 6, lk 99) või ühendada siini kasutaja [B] jaotuskarbiga [A]
tähtlülituses ( joon. 11, lk 99).
▶ Väliste induktiivsete mõjude korral kasutage varjestatud juhtmeid.
Seepärast on anduri juhtmed varjestatud ning seeläbi kaitstud
võimalike väliste mõjude (näiteks jõukaablite, kontaktkaablite,
transformaatorite, raadio- ja televisiooniaparatuuri,
amatöörraadiojaamade, mikrolaineseadmete jms.) eest.
CAN siini-süsteemi ühendamine mooduliga
CAN-siini lõpus oleva kahe lüliti õige asendiga tagada
CAN-süsteemi õige lõpetamine ( joon. 7, lk 99).
▶ Kui moodul on üheks lõpp-punktiks, tuleb seada
mõlemad lülitid asendisse ON (sisse lülitatud).
▶ Kui moodul on ühendatud mõne harutoruga, tuleb
seada mõlemad lülitid asendisse OFF (välja
lülitatud).
▶ CAN-kaabli varje tuleb ühendada moodulis CAN 1-ga (massiga).
▶ Transponeeritud juhtmepaari üks juhe ühendada moodulis CAN 2-ga
(CAN low).
▶ Teine juhe (transponeeritud juhtmepaaris, mida kasutati CAN 2
jaoks) ühendada moodulis CAN 3-ga (CAN high) ( joon. 7, lk 99).
CAN-ühenduse moodustamine soojuspumbaga
▶ Otsida soojuspumbas vabu ühendusi CAN-i jaoks.
▶ Kui soojuspumbas vabad ühendused puuduvad, tuleb ühendada
CAN-kaabel kokku mõne muu lisavarustusega.
TEATIS: Ei tohi segi ajada 12-V- ja CAN-ühendusi!
Kui CAN-iga ühendatakse 12 V, hävinevad protsessorid.
▶ Kontrollida kolme juhtmesoone ühendust vastavate
märgistustega ühendusklemmidega trükkplaadil.
▶ Kaabli varjestus (maandus) tuleb ühendada soojuspumba
maandusühendusega.
▶ Moodulis CAN 2-ga (CAN low) ühendatud juhtmesoon tuleb
ühendada soojuspumbas CANL-ga (CAN low).
▶ Moodulis CAN 3-ga (CAN high) ühendatud juhtmesoon ühendada
soojuspumbas CANH-ga (CAN high) ( joon. 12, lk. 100).
▶ Kontrollida, et CAN-süsteem on õigesti lõpetatud.
