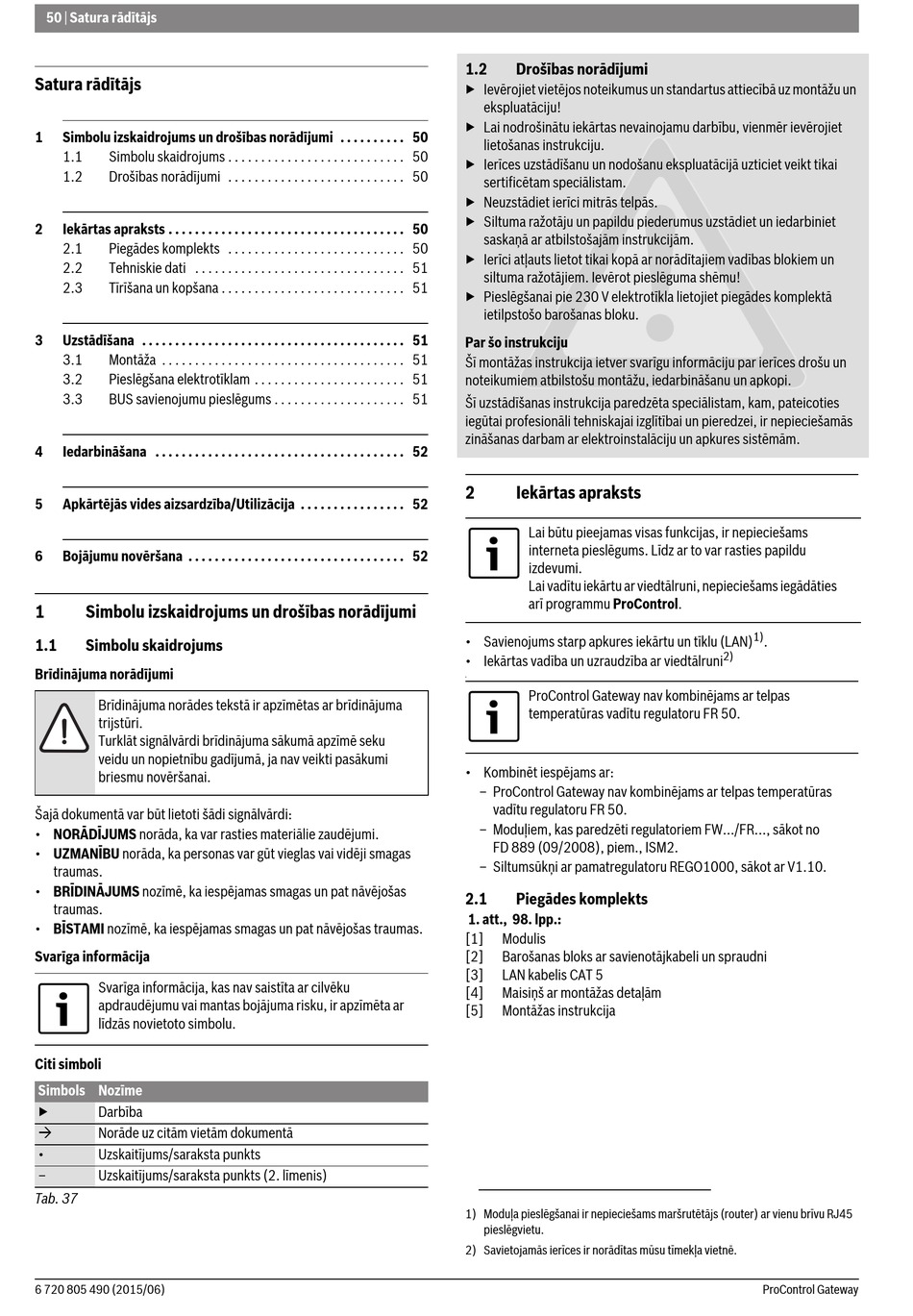

50 | Satura rādītājs
Satura rādītājs
1 Simbolu izskaidrojums un drošības norādījumi . . . . . . . . . . 50
1.1 Simbolu skaidrojums . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
1.2 Drošības norādījumi . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2 Iekārtas apraksts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.1 Piegādes komplekts . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.2 Tehniskie dati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.3 Tīrīšana un kopšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
3 Uzstādīšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
3.1 Montāža . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
3.2 Pieslēgšana elektrotīklam . . . . . . . . . . . . . . . . . . . . . . . 51
3.3 BUS savienojumu pieslēgums . . . . . . . . . . . . . . . . . . . . 51
4 Iedarbināšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
5 Apkārtējās vides aizsardzība/Utilizācija . . . . . . . . . . . . . . . . 52
6 Bojājumu novēršana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
1 Simbolu izskaidrojums un drošības norādījumi
1.1 Simbolu skaidrojums
Brīdinājuma norādījumi
Brīdinājuma norādes tekstā ir apzīmētas ar brīdinājuma
trijstūri.
Turklāt signālvārdi brīdinājuma sākumā apzīmē seku
veidu un nopietnību gadījumā, ja nav veikti pasākumi
briesmu novēršanai.
Šajā dokumentā var būt lietoti šādi signālvārdi:
• NORĀDĪJUMS norāda, ka var rasties materiālie zaudējumi.
• UZMANĪBU norāda, ka personas var gūt vieglas vai vidēji smagas
traumas.
• BRĪDINĀJUMS nozīmē, ka iespējamas smagas un pat nāvējošas
traumas.
• BĪSTAMI nozīmē, ka iespējamas smagas un pat nāvējošas traumas.
Svarīga informācija
Svarīga informācija, kas nav saistīta ar cilvēku
apdraudējumu vai mantas bojājuma risku, ir apzīmēta ar
līdzās novietoto simbolu.
Citi simboli
Simbols Nozīme
▶ Darbība

Norāde uz citām vietām dokumentā
• Uzskaitījums/saraksta punkts
– Uzskaitījums/saraksta punkts (2. līmenis)
Tab. 37
6 720 805 490 (2015/06)
1.2 Drošības norādījumi
▶ Ievērojiet vietējos noteikumus un standartus attiecībā uz montāžu un
ekspluatāciju!
▶ Lai nodrošinātu iekārtas nevainojamu darbību, vienmēr ievērojiet
lietošanas instrukciju.
▶ Ierīces uzstādīšanu un nodošanu ekspluatācijā uzticiet veikt tikai
sertificētam speciālistam.
▶ Neuzstādiet ierīci mitrās telpās.
▶ Siltuma ražotāju un papildu piederumus uzstādiet un iedarbiniet
saskaņā ar atbilstošajām instrukcijām.
▶ Ierīci atļauts lietot tikai kopā ar norādītajiem vadības blokiem un
siltuma ražotājiem. Ievērot pieslēguma shēmu!
▶ Pieslēgšanai pie 230 V elektrotīkla lietojiet piegādes komplektā
ietilpstošo barošanas bloku.
Par šo instrukciju
Šī montāžas instrukcija ietver svarīgu informāciju par ierīces drošu un
noteikumiem atbilstošu montāžu, iedarbināšanu un apkopi.
Šī uzstādīšanas instrukcija paredzēta speciālistam, kam, pateicoties
iegūtai profesionāli tehniskajai izglītībai un pieredzei, ir nepieciešamās
zināšanas darbam ar elektroinstalāciju un apkures sistēmām.
2 Iekārtas apraksts
Lai būtu pieejamas visas funkcijas, ir nepieciešams
interneta pieslēgums. Līdz ar to var rasties papildu
izdevumi.
Lai vadītu iekārtu ar viedtālruni, nepieciešams iegādāties
arī programmu ProControl.
• Savienojums starp apkures iekārtu un tīklu (LAN)
• Iekārtas vadība un uzraudzība ar viedtālruni
•
ProControl Gateway nav kombinējams ar telpas
temperatūras vadītu regulatoru FR 50.
• Kombinēt iespējams ar:
– ProControl Gateway nav kombinējams ar telpas temperatūras
vadītu regulatoru FR 50.
– Moduļiem, kas paredzēti regulatoriem FW.../FR..., sākot no
FD 889 (09/2008), piem., ISM2.
– Siltumsūkņi ar pamatregulatoru REGO1000, sākot ar V1.10.
2.1 Piegādes komplekts
1. att., 98. lpp.:
[1] Modulis
[2] Barošanas bloks ar savienotājkabeli un spraudni
[3] LAN kabelis CAT 5
[4] Maisiņš ar montāžas detaļām
[5] Montāžas instrukcija
1) Moduļa pieslēgšanai ir nepieciešams maršrutētājs (router) ar vienu brīvu RJ45
pieslēgvietu.
2) Savietojamās ierīces ir norādītas mūsu tīmekļa vietnē.
1)
.
2)
ProControl Gateway
