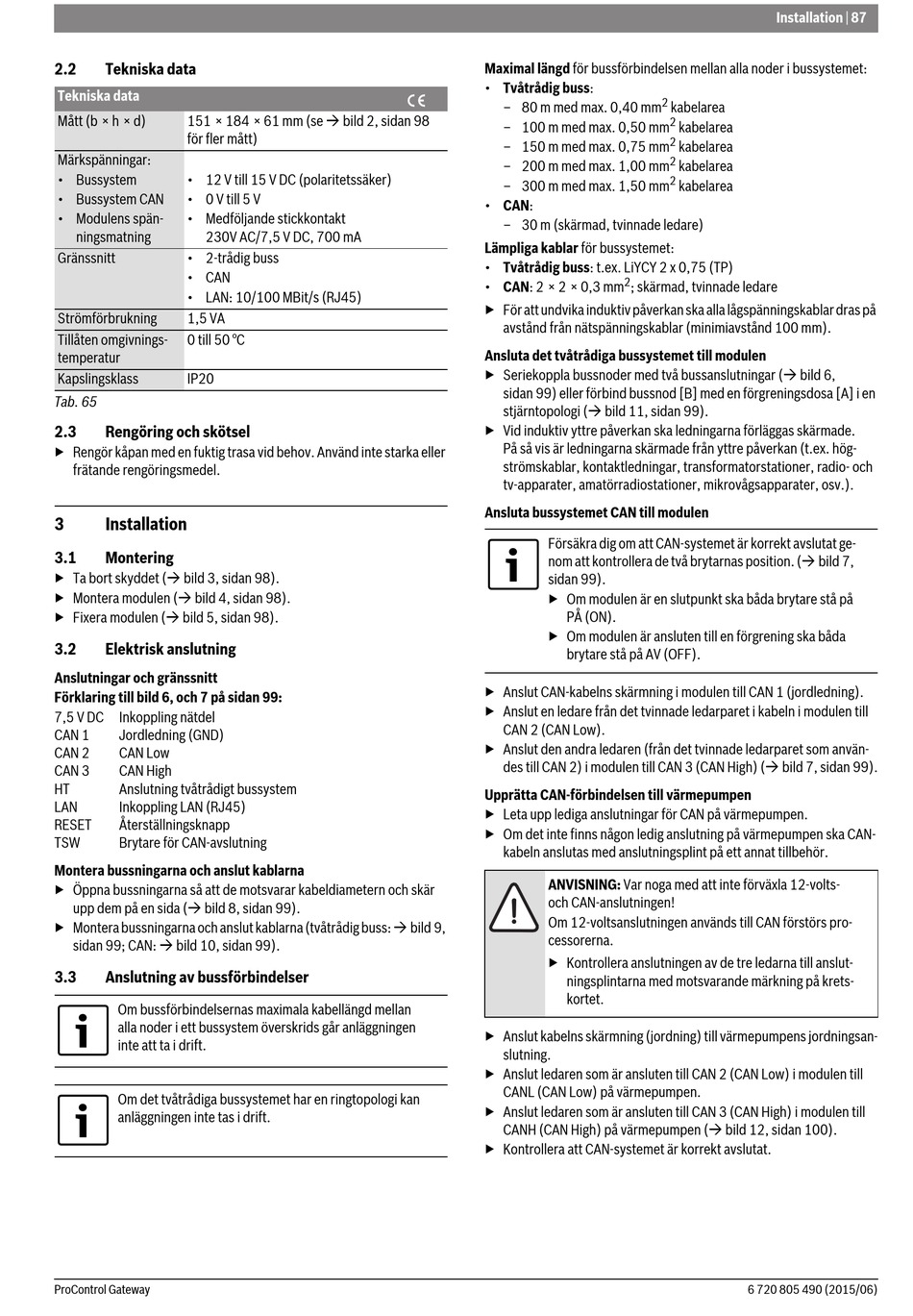

2.2 Tekniska data
Tekniska data
151 × 184 × 61 mm (se  bild 2, sidan 98
Mått (b × h × d)
för fler mått)
Märkspänningar:
• Bussystem • 12 V till 15 V DC (polaritetssäker)
• Bussystem CAN • 0 V till 5 V
• Modulens spän- • Medföljande stickkontakt
ningsmatning 230V AC/7,5 V DC, 700 mA
Gränssnitt • 2-trådig buss
• CAN
• LAN: 10/100 MBit/s (RJ45)
Strömförbrukning 1,5 VA
Tillåten omgivnings- 0 till 50 °C
temperatur
Kapslingsklass IP20
Tab. 65
2.3 Rengöring och skötsel
▶ Rengör kåpan med en fuktig trasa vid behov. Använd inte starka eller
frätande rengöringsmedel.
3 Installation
3.1 Montering
▶ Ta bort skyddet ( bild 3, sidan 98).
▶ Montera modulen ( bild 4, sidan 98).
▶ Fixera modulen ( bild 5, sidan 98).
3.2 Elektrisk anslutning
Anslutningar och gränssnitt
Förklaring till bild 6, och 7 på sidan 99:
7,5 V DC Inkoppling nätdel
CAN 1 Jordledning (GND)
CAN 2 CAN Low
CAN 3 CAN High
HT Anslutning tvåtrådigt bussystem
LAN Inkoppling LAN (RJ45)
RESET Återställningsknapp
TSW Brytare för CAN-avslutning
Montera bussningarna och anslut kablarna
▶ Öppna bussningarna så att de motsvarar kabeldiametern och skär
upp dem på en sida ( bild 8, sidan 99).
▶ Montera bussningarna och anslut kablarna (tvåtrådig buss:  bild 9,
sidan 99; CAN:  bild 10, sidan 99).
3.3 Anslutning av bussförbindelser
Om bussförbindelsernas maximala kabellängd mellan
alla noder i ett bussystem överskrids går anläggningen
inte att ta i drift.
Om det tvåtrådiga bussystemet har en ringtopologi kan
anläggningen inte tas i drift.
ProControl Gateway
Maximal längd för bussförbindelsen mellan alla noder i bussystemet:
• Tvåtrådig buss:
– 80 m med max. 0,40 mm
– 100 m med max. 0,50 mm
– 150 m med max. 0,75 mm
– 200 m med max. 1,00 mm
– 300 m med max. 1,50 mm
• CAN:
– 30 m (skärmad, tvinnade ledare)
Lämpliga kablar för bussystemet:
• Tvåtrådig buss: t.ex. LiYCY 2 x 0,75 (TP)
2
• CAN: 2 × 2 × 0,3 mm ; skärmad, tvinnade ledare
▶ För att undvika induktiv påverkan ska alla lågspänningskablar dras på
avstånd från nätspänningskablar (minimiavstånd 100 mm).
Ansluta det tvåtrådiga bussystemet till modulen
▶ Seriekoppla bussnoder med två bussanslutningar ( bild 6,
sidan 99) eller förbind bussnod [B] med en förgreningsdosa [A] i en
stjärntopologi ( bild 11, sidan 99).
▶ Vid induktiv yttre påverkan ska ledningarna förläggas skärmade.
På så vis är ledningarna skärmade från yttre påverkan (t.ex. hög-
strömskablar, kontaktledningar, transformatorstationer, radio- och
tv-apparater, amatörradiostationer, mikrovågsapparater, osv.).
Ansluta bussystemet CAN till modulen
Försäkra dig om att CAN-systemet är korrekt avslutat ge-
nom att kontrollera de två brytarnas position. ( bild 7,
sidan 99).
▶ Om modulen är en slutpunkt ska båda brytare stå på
PÅ (ON).
▶ Om modulen är ansluten till en förgrening ska båda
brytare stå på AV (OFF).
▶ Anslut CAN-kabelns skärmning i modulen till CAN 1 (jordledning).
▶ Anslut en ledare från det tvinnade ledarparet i kabeln i modulen till
CAN 2 (CAN Low).
▶ Anslut den andra ledaren (från det tvinnade ledarparet som använ-
des till CAN 2) i modulen till CAN 3 (CAN High) ( bild 7, sidan 99).
Upprätta CAN-förbindelsen till värmepumpen
▶ Leta upp lediga anslutningar för CAN på värmepumpen.
▶ Om det inte finns någon ledig anslutning på värmepumpen ska CAN-
kabeln anslutas med anslutningsplint på ett annat tillbehör.
ANVISNING: Var noga med att inte förväxla 12-volts-
och CAN-anslutningen!
Om 12-voltsanslutningen används till CAN förstörs pro-
cessorerna.
▶ Kontrollera anslutningen av de tre ledarna till anslut-
ningsplintarna med motsvarande märkning på krets-
kortet.
▶ Anslut kabelns skärmning (jordning) till värmepumpens jordningsan-
slutning.
▶ Anslut ledaren som är ansluten till CAN 2 (CAN Low) i modulen till
CANL (CAN Low) på värmepumpen.
▶ Anslut ledaren som är ansluten till CAN 3 (CAN High) i modulen till
CANH (CAN High) på värmepumpen ( bild 12, sidan 100).
▶ Kontrollera att CAN-systemet är korrekt avslutat.
Installation | 87
2
kabelarea
2
kabelarea
2
kabelarea
2
kabelarea
2
kabelarea
6 720 805 490 (2015/06)
