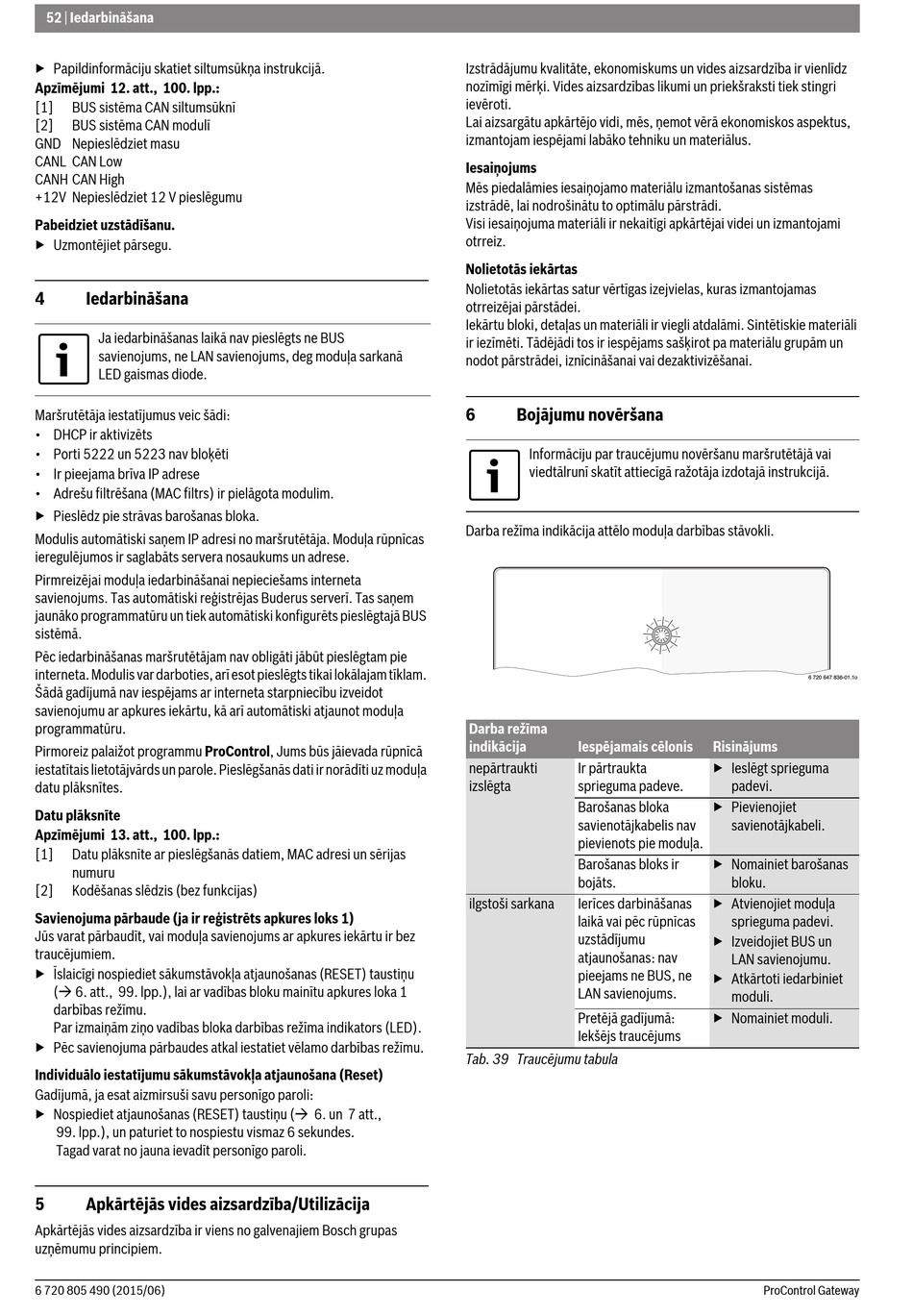

52 | Iedarbināšana
▶ Papildinformāciju skatiet siltumsūkņa instrukcijā.
Apzīmējumi 12. att., 100. lpp.:
[1] BUS sistēma CAN siltumsūknī
[2] BUS sistēma CAN modulī
GND Nepieslēdziet masu
CANL CAN Low
CANH CAN High
+12V Nepieslēdziet 12 V pieslēgumu
Pabeidziet uzstādīšanu.
▶ Uzmontējiet pārsegu.
4 Iedarbināšana
Ja iedarbināšanas laikā nav pieslēgts ne BUS
savienojums, ne LAN savienojums, deg moduļa sarkanā
LED gaismas diode.
Maršrutētāja iestatījumus veic šādi:
• DHCP ir aktivizēts
• Porti 5222 un 5223 nav bloķēti
• Ir pieejama brīva IP adrese
• Adrešu filtrēšana (MAC filtrs) ir pielāgota modulim.
▶ Pieslēdz pie strāvas barošanas bloka.
Modulis automātiski saņem IP adresi no maršrutētāja. Moduļa rūpnīcas
ieregulējumos ir saglabāts servera nosaukums un adrese.
Pirmreizējai moduļa iedarbināšanai nepieciešams interneta
savienojums. Tas automātiski reģistrējas Buderus serverī. Tas saņem
jaunāko programmatūru un tiek automātiski konfigurēts pieslēgtajā BUS
sistēmā.
Pēc iedarbināšanas maršrutētājam nav obligāti jābūt pieslēgtam pie
interneta. Modulis var darboties, arī esot pieslēgts tikai lokālajam tīklam.
Šādā gadījumā nav iespējams ar interneta starpniecību izveidot
savienojumu ar apkures iekārtu, kā arī automātiski atjaunot moduļa
programmatūru.
Pirmoreiz palaižot programmu ProControl, Jums būs jāievada rūpnīcā
iestatītais lietotājvārds un parole. Pieslēgšanās dati ir norādīti uz moduļa
datu plāksnītes.
Datu plāksnīte
Apzīmējumi 13. att., 100. lpp.:
[1] Datu plāksnīte ar pieslēgšanās datiem, MAC adresi un sērijas
numuru
[2] Kodēšanas slēdzis (bez funkcijas)
Savienojuma pārbaude (ja ir reģistrēts apkures loks 1)
Jūs varat pārbaudīt, vai moduļa savienojums ar apkures iekārtu ir bez
traucējumiem.
▶ Īslaicīgi nospiediet sākumstāvokļa atjaunošanas (RESET) taustiņu
( 6. att., 99. lpp.), lai ar vadības bloku mainītu apkures loka 1
darbības režīmu.
Par izmaiņām ziņo vadības bloka darbības režīma indikators (LED).
▶ Pēc savienojuma pārbaudes atkal iestatiet vēlamo darbības režīmu.
Individuālo iestatījumu sākumstāvokļa atjaunošana (Reset)
Gadījumā, ja esat aizmirsuši savu personīgo paroli:
▶ Nospiediet atjaunošanas (RESET) taustiņu ( 6. un 7 att.,
99. lpp.), un paturiet to nospiestu vismaz 6 sekundes.
Tagad varat no jauna ievadīt personīgo paroli.
5 Apkārtējās vides aizsardzība/Utilizācija
Apkārtējās vides aizsardzība ir viens no galvenajiem Bosch grupas
uzņēmumu principiem.
6 720 805 490 (2015/06)
Izstrādājumu kvalitāte, ekonomiskums un vides aizsardzība ir vienlīdz
nozīmīgi mērķi. Vides aizsardzības likumi un priekšraksti tiek stingri
ievēroti.
Lai aizsargātu apkārtējo vidi, mēs, ņemot vērā ekonomiskos aspektus,
izmantojam iespējami labāko tehniku un materiālus.
Iesaiņojums
Mēs piedalāmies iesaiņojamo materiālu izmantošanas sistēmas
izstrādē, lai nodrošinātu to optimālu pārstrādi.
Visi iesaiņojuma materiāli ir nekaitīgi apkārtējai videi un izmantojami
otrreiz.
Nolietotās iekārtas
Nolietotās iekārtas satur vērtīgas izejvielas, kuras izmantojamas
otrreizējai pārstādei.
Iekārtu bloki, detaļas un materiāli ir viegli atdalāmi. Sintētiskie materiāli
ir iezīmēti. Tādējādi tos ir iespējams sašķirot pa materiālu grupām un
nodot pārstrādei, iznīcināšanai vai dezaktivizēšanai.
6 Bojājumu novēršana
Informāciju par traucējumu novēršanu maršrutētājā vai
viedtālrunī skatīt attiecīgā ražotāja izdotajā instrukcijā.
Darba režīma indikācija attēlo moduļa darbības stāvokli.
Darba režīma
indikācija Iespējamais cēlonis
nepārtraukti Ir pārtraukta
izslēgta sprieguma padeve.
Barošanas bloka
savienotājkabelis nav
pievienots pie moduļa.
Barošanas bloks ir
bojāts.
ilgstoši sarkana Ierīces darbināšanas
laikā vai pēc rūpnīcas
uzstādījumu
atjaunošanas: nav
pieejams ne BUS, ne
LAN savienojums.
Pretējā gadījumā:
Iekšējs traucējums
Tab. 39 Traucējumu tabula
6 720 647 836-01.1o
Risinājums
▶ Ieslēgt sprieguma
padevi.
▶ Pievienojiet
savienotājkabeli.
▶ Nomainiet barošanas
bloku.
▶ Atvienojiet moduļa
sprieguma padevi.
▶ Izveidojiet BUS un
LAN savienojumu.
▶ Atkārtoti iedarbiniet
moduli.
▶ Nomainiet moduli.
