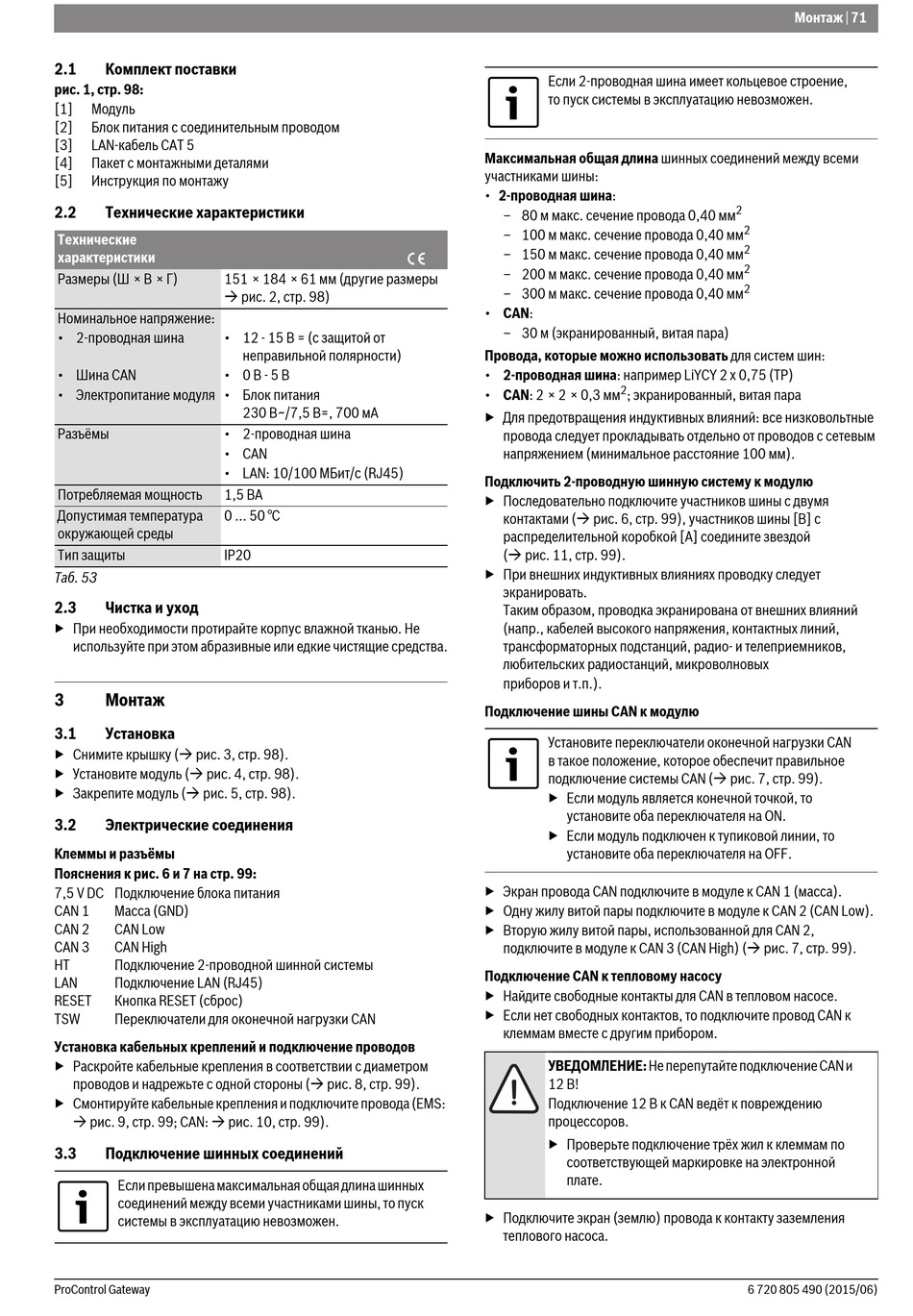

2.1 Комплект поставки
рис. 1, стр. 98:
[1] Модуль
[2] Блок питания с соединительным проводом
[3] LAN-кабель CAT 5
[4] Пакет с монтажными деталями
[5] Инструкция по монтажу
2.2 Технические характеристики
Технические
характеристики
Размеры (Ш × В × Г) 151 × 184 × 61 мм (другие размеры
 рис. 2, стр. 98)
Номинальное напряжение:
• 2-проводная шина • 12 - 15 В = (с защитой от
• Шина CAN • 0 В - 5 В
• Электропитание модуля • Блок питания
Разъёмы • 2-проводная шина
• CAN
• LAN: 10/100 MБит/с (RJ45)
Потребляемая мощность 1,5 ВА
Допустимая температура 0 ... 50 °C
окружающей среды
Тип защиты IP20
Таб. 53
2.3 Чистка и уход
▶ При необходимости протирайте корпус влажной тканью. Не
используйте при этом абразивные или едкие чистящие средства.
3 Монтаж
3.1 Установка
▶ Снимите крышку ( рис. 3, стр. 98).
▶ Установите модуль ( рис. 4, стр. 98).
▶ Закрепите модуль ( рис. 5, стр. 98).
3.2 Электрические соединения
Клеммы и разъёмы
Пояснения к рис. 6 и 7 на стр. 99:
7,5 V DC Подключение блока питания
CAN 1 Масса (GND)
CAN 2 CAN Low
CAN 3 CAN High
HT Подключение 2-проводной шинной системы
LAN Подключение LAN (RJ45)
RESET Кнопка RESET (сброс)
TSW Переключатели для оконечной нагрузки CAN
Установка кабельных креплений и подключение проводов
▶ Раскройте кабельные крепления в соответствии с диаметром
проводов и надрежьте с одной стороны ( рис. 8, стр. 99).
▶ Смонтируйте кабельные крепления и подключите провода (EMS:
 рис. 9, стр. 99; CAN:  рис. 10, стр. 99).
3.3 Подключение шинных соединений
Если превышена максимальная общая длина шинных
соединений между всеми участниками шины, то пуск
системы в эксплуатацию невозможен.
ProControl Gateway
неправильной полярности)
230 В~/7,5 В=, 700 мA
Если 2-проводная шина имеет кольцевое строение,
то пуск системы в эксплуатацию невозможен.
Максимальная общая длина шинных соединений между всеми
участниками шины:
• 2-проводная шина:
– 80 м макс. сечение провода 0,40 мм
– 100 м макс. сечение провода 0,40 мм
– 150 м макс. сечение провода 0,40 мм
– 200 м макс. сечение провода 0,40 мм
– 300 м макс. сечение провода 0,40 мм
• CAN:
– 30 м (экранированный, витая пара)
Провода, которые можно использовать для систем шин:
• 2-проводная шина: например LiYCY 2 x 0,75 (TP)
2
• CAN: 2 × 2 × 0,3 мм ; экранированный, витая пара
▶ Для предотвращения индуктивных влияний: все низковольтные
провода следует прокладывать отдельно от проводов с сетевым
напряжением (минимальное расстояние 100 мм).
Подключить 2-проводную шинную систему к модулю
▶ Последовательно подключите участников шины с двумя
контактами ( рис. 6, стр. 99), участников шины [B] с
распределительной коробкой [A] соедините звездой
( рис. 11, стр. 99).
▶ При внешних индуктивных влияниях проводку следует
экранировать.
Таким образом, проводка экранирована от внешних влияний
(напр., кабелей высокого напряжения, контактных линий,
трансформаторных подстанций, радио- и телеприемников,
любительских радиостанций, микроволновых
приборов и т.п.).
Подключение шины CAN к модулю
Установите переключатели оконечной нагрузки CAN
в такое положение, которое обеспечит правильное
подключение системы CAN ( рис. 7, стр. 99).
▶ Если модуль является конечной точкой, то
установите оба переключателя на ON.
▶ Если модуль подключен к тупиковой линии, то
установите оба переключателя на OFF.
▶ Экран провода CAN подключите в модуле к CAN 1 (масса).
▶ Одну жилу витой пары подключите в модуле к CAN 2 (CAN Low).
▶ Вторую жилу витой пары, использованной для CAN 2,
подключите в модуле к CAN 3 (CAN High) ( рис. 7, стр. 99).
Подключение CAN к тепловому насосу
▶ Найдите свободные контакты для CAN в тепловом насосе.
▶ Если нет свободных контактов, то подключите провод CAN к
клеммам вместе с другим прибором.
УВЕДОМЛЕНИЕ: Не перепутайте подключение CAN и
12 В!
Подключение 12 В к CAN ведёт к повреждению
процессоров.
▶ Проверьте подключение трёх жил к клеммам по
соответствующей маркировке на электронной
плате.
▶ Подключите экран (землю) провода к контакту заземления
теплового насоса.
