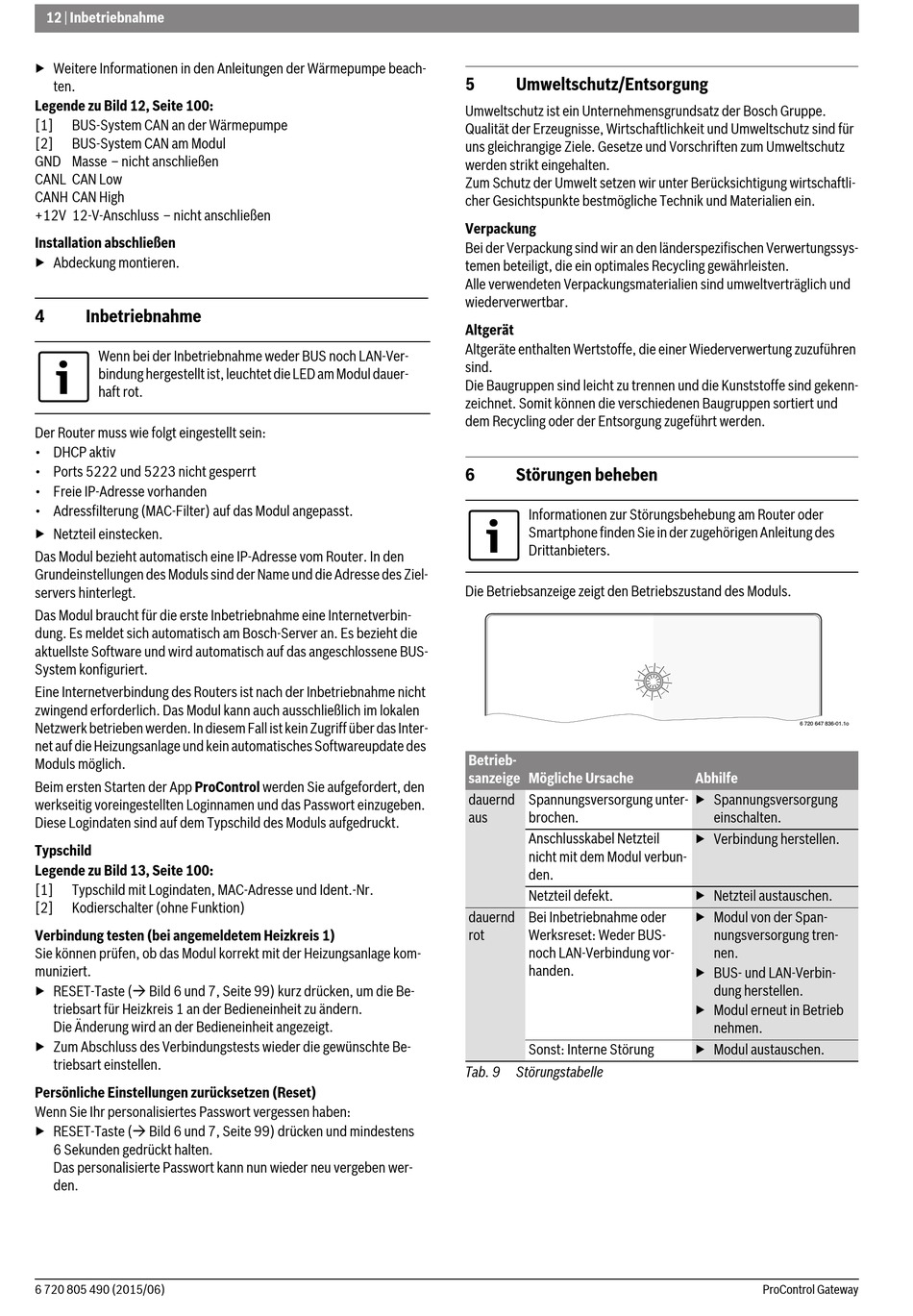

12 | Inbetriebnahme

▶ Weitere Informationen in den Anleitungen der Wärmepumpe beach-
ten.
Legende zu Bild 12, Seite 100:
[1] BUS-System CAN an der Wärmepumpe
[2] BUS-System CAN am Modul
GND Masse – nicht anschließen
CANL CAN Low
CANH CAN High
+12V 12-V-Anschluss – nicht anschließen
Installation abschließen
▶ Abdeckung montieren.
4 Inbetriebnahme
Wenn bei der Inbetriebnahme weder BUS noch LAN-Ver-
bindung hergestellt ist, leuchtet die LED am Modul dauer-
haft rot.
Der Router muss wie folgt eingestellt sein:
• DHCP aktiv
• Ports 5222 und 5223 nicht gesperrt
• Freie IP-Adresse vorhanden
• Adressfilterung (MAC-Filter) auf das Modul angepasst.
▶ Netzteil einstecken.
Das Modul bezieht automatisch eine IP-Adresse vom Router. In den
Grundeinstellungen des Moduls sind der Name und die Adresse des Ziel-
servers hinterlegt.
Das Modul braucht für die erste Inbetriebnahme eine Internetverbin-
dung. Es meldet sich automatisch am Bosch-Server an. Es bezieht die
aktuellste Software und wird automatisch auf das angeschlossene BUS-
System konfiguriert.
Eine Internetverbindung des Routers ist nach der Inbetriebnahme nicht
zwingend erforderlich. Das Modul kann auch ausschließlich im lokalen
Netzwerk betrieben werden. In diesem Fall ist kein Zugriff über das Inter-
net auf die Heizungsanlage und kein automatisches Softwareupdate des
Moduls möglich.
Beim ersten Starten der App ProControl werden Sie aufgefordert, den
werkseitig voreingestellten Loginnamen und das Passwort einzugeben.
Diese Logindaten sind auf dem Typschild des Moduls aufgedruckt.
Typschild
Legende zu Bild 13, Seite 100:
[1] Typschild mit Logindaten, MAC-Adresse und Ident.-Nr.
[2] Kodierschalter (ohne Funktion)
Verbindung testen (bei angemeldetem Heizkreis 1)
Sie können prüfen, ob das Modul korrekt mit der Heizungsanlage kom-
muniziert.
▶ RESET-Taste ( Bild 6 und 7, Seite 99) kurz drücken, um die Be-
triebsart für Heizkreis 1 an der Bedieneinheit zu ändern.
Die Änderung wird an der Bedieneinheit angezeigt.
▶ Zum Abschluss des Verbindungstests wieder die gewünschte Be-
triebsart einstellen.
Persönliche Einstellungen zurücksetzen (Reset)
Wenn Sie Ihr personalisiertes Passwort vergessen haben:
▶ RESET-Taste ( Bild 6 und 7, Seite 99) drücken und mindestens
6 Sekunden gedrückt halten.
Das personalisierte Passwort kann nun wieder neu vergeben wer-
den.
6 720 805 490 (2015/06)
5

Umweltschutz/Entsorgung

Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.
Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für
uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz
werden strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli-
cher Gesichtspunkte bestmögliche Technik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssys-
temen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Altgerät
Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen
sind.
Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekenn-
zeichnet. Somit können die verschiedenen Baugruppen sortiert und
dem Recycling oder der Entsorgung zugeführt werden.
6 Störungen beheben
Informationen zur Störungsbehebung am Router oder
Smartphone finden Sie in der zugehörigen Anleitung des
Drittanbieters.
Die Betriebsanzeige zeigt den Betriebszustand des Moduls.
Betrieb-
sanzeige Mögliche Ursache
dauernd Spannungsversorgung unter-
aus brochen.
Anschlusskabel Netzteil
nicht mit dem Modul verbun-
den.
Netzteil defekt.
dauernd Bei Inbetriebnahme oder
rot Werksreset: Weder BUS-
noch LAN-Verbindung vor-
handen.
Sonst: Interne Störung
Tab. 9 Störungstabelle
6 720 647 836-01.1o
Abhilfe
▶ Spannungsversorgung
einschalten.
▶ Verbindung herstellen.
▶ Netzteil austauschen.
▶ Modul von der Span-
nungsversorgung tren-
nen.
▶ BUS- und LAN-Verbin-
dung herstellen.
▶ Modul erneut in Betrieb
nehmen.
▶ Modul austauschen.
