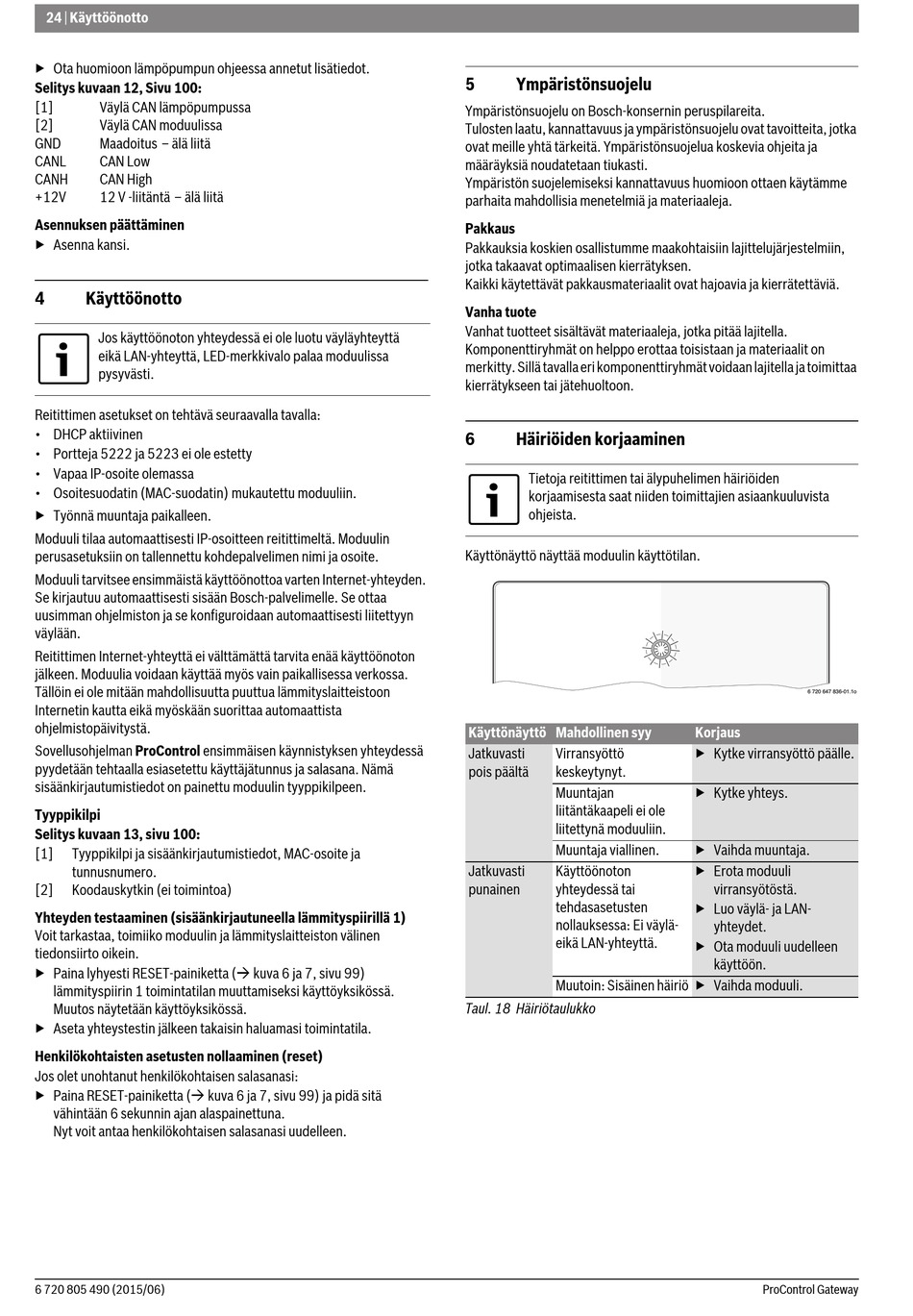

Bosch ProControl Gateway Installation Instructions Manual page 24

24 | Käyttöönotto
▶ Ota huomioon lämpöpumpun ohjeessa annetut lisätiedot.
Selitys kuvaan 12, Sivu 100:
[1] Väylä CAN lämpöpumpussa
[2] Väylä CAN moduulissa
GND Maadoitus – älä liitä
CANL CAN Low
CANH CAN High
+12V 12 V -liitäntä – älä liitä
Asennuksen päättäminen
▶ Asenna kansi.
4 Käyttöönotto
Jos käyttöönoton yhteydessä ei ole luotu väyläyhteyttä
eikä LAN-yhteyttä, LED-merkkivalo palaa moduulissa
pysyvästi.
Reitittimen asetukset on tehtävä seuraavalla tavalla:
• DHCP aktiivinen
• Portteja 5222 ja 5223 ei ole estetty
• Vapaa IP-osoite olemassa
• Osoitesuodatin (MAC-suodatin) mukautettu moduuliin.
▶ Työnnä muuntaja paikalleen.
Moduuli tilaa automaattisesti IP-osoitteen reitittimeltä. Moduulin
perusasetuksiin on tallennettu kohdepalvelimen nimi ja osoite.
Moduuli tarvitsee ensimmäistä käyttöönottoa varten Internet-yhteyden.
Se kirjautuu automaattisesti sisään Bosch-palvelimelle. Se ottaa
uusimman ohjelmiston ja se konfiguroidaan automaattisesti liitettyyn
väylään.
Reitittimen Internet-yhteyttä ei välttämättä tarvita enää käyttöönoton
jälkeen. Moduulia voidaan käyttää myös vain paikallisessa verkossa.
Tällöin ei ole mitään mahdollisuutta puuttua lämmityslaitteistoon
Internetin kautta eikä myöskään suorittaa automaattista
ohjelmistopäivitystä.
Sovellusohjelman ProControl ensimmäisen käynnistyksen yhteydessä
pyydetään tehtaalla esiasetettu käyttäjätunnus ja salasana. Nämä
sisäänkirjautumistiedot on painettu moduulin tyyppikilpeen.
Tyyppikilpi
Selitys kuvaan 13, sivu 100:
[1] Tyyppikilpi ja sisäänkirjautumistiedot, MAC-osoite ja
tunnusnumero.
[2] Koodauskytkin (ei toimintoa)
Yhteyden testaaminen (sisäänkirjautuneella lämmityspiirillä 1)
Voit tarkastaa, toimiiko moduulin ja lämmityslaitteiston välinen
tiedonsiirto oikein.
▶ Paina lyhyesti RESET-painiketta ( kuva 6 ja 7, sivu 99)
lämmityspiirin 1 toimintatilan muuttamiseksi käyttöyksikössä.
Muutos näytetään käyttöyksikössä.
▶ Aseta yhteystestin jälkeen takaisin haluamasi toimintatila.
Henkilökohtaisten asetusten nollaaminen (reset)
Jos olet unohtanut henkilökohtaisen salasanasi:
▶ Paina RESET-painiketta ( kuva 6 ja 7, sivu 99) ja pidä sitä
vähintään 6 sekunnin ajan alaspainettuna.
Nyt voit antaa henkilökohtaisen salasanasi uudelleen.
6 720 805 490 (2015/06)
5 Ympäristönsuojelu
Ympäristönsuojelu on Bosch-konsernin peruspilareita.
Tulosten laatu, kannattavuus ja ympäristönsuojelu ovat tavoitteita, jotka
ovat meille yhtä tärkeitä. Ympäristönsuojelua koskevia ohjeita ja
määräyksiä noudatetaan tiukasti.
Ympäristön suojelemiseksi kannattavuus huomioon ottaen käytämme
parhaita mahdollisia menetelmiä ja materiaaleja.
Pakkaus
Pakkauksia koskien osallistumme maakohtaisiin lajittelujärjestelmiin,
jotka takaavat optimaalisen kierrätyksen.
Kaikki käytettävät pakkausmateriaalit ovat hajoavia ja kierrätettäviä.
Vanha tuote
Vanhat tuotteet sisältävät materiaaleja, jotka pitää lajitella.
Komponenttiryhmät on helppo erottaa toisistaan ja materiaalit on
merkitty. Sillä tavalla eri komponenttiryhmät voidaan lajitella ja toimittaa
kierrätykseen tai jätehuoltoon.
6 Häiriöiden korjaaminen
Tietoja reitittimen tai älypuhelimen häiriöiden
korjaamisesta saat niiden toimittajien asiaankuuluvista
ohjeista.
Käyttönäyttö näyttää moduulin käyttötilan.
Käyttönäyttö Mahdollinen syy
Jatkuvasti Virransyöttö
pois päältä keskeytynyt.
Muuntajan
liitäntäkaapeli ei ole
liitettynä moduuliin.
Muuntaja viallinen.
Jatkuvasti Käyttöönoton
punainen yhteydessä tai
tehdasasetusten
nollauksessa: Ei väylä-
eikä LAN-yhteyttä.
Muutoin: Sisäinen häiriö ▶ Vaihda moduuli.
Taul. 18 Häiriötaulukko
6 720 647 836-01.1o
Korjaus
▶ Kytke virransyöttö päälle.
▶ Kytke yhteys.
▶ Vaihda muuntaja.
▶ Erota moduuli
virransyötöstä.
▶ Luo väylä- ja LAN-
yhteydet.
▶ Ota moduuli uudelleen
käyttöön.
