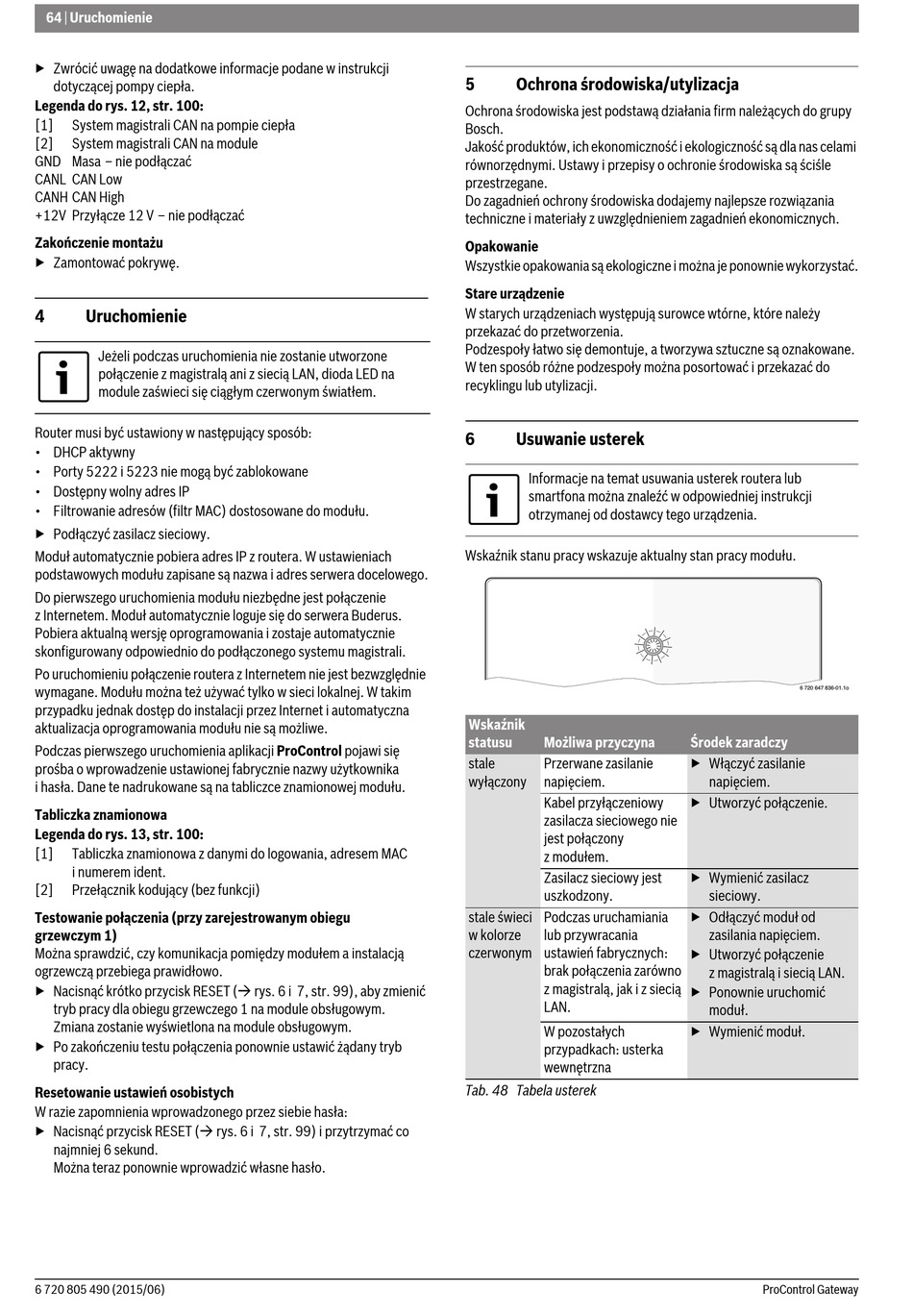

64 | Uruchomienie
▶ Zwrócić uwagę na dodatkowe informacje podane w instrukcji
dotyczącej pompy ciepła.
Legenda do rys. 12, str. 100:
[1] System magistrali CAN na pompie ciepła
[2] System magistrali CAN na module
GND Masa – nie podłączać
CANL CAN Low
CANH CAN High
+12V Przyłącze 12 V – nie podłączać
Zakończenie montażu
▶ Zamontować pokrywę.
4 Uruchomienie
Jeżeli podczas uruchomienia nie zostanie utworzone
połączenie z magistralą ani z siecią LAN, dioda LED na
module zaświeci się ciągłym czerwonym światłem.
Router musi być ustawiony w następujący sposób:
• DHCP aktywny
• Porty 5222 i 5223 nie mogą być zablokowane
• Dostępny wolny adres IP
• Filtrowanie adresów (filtr MAC) dostosowane do modułu.
▶ Podłączyć zasilacz sieciowy.
Moduł automatycznie pobiera adres IP z routera. W ustawieniach
podstawowych modułu zapisane są nazwa i adres serwera docelowego.
Do pierwszego uruchomienia modułu niezbędne jest połączenie
z Internetem. Moduł automatycznie loguje się do serwera Buderus.
Pobiera aktualną wersję oprogramowania i zostaje automatycznie
skonfigurowany odpowiednio do podłączonego systemu magistrali.
Po uruchomieniu połączenie routera z Internetem nie jest bezwzględnie
wymagane. Modułu można też używać tylko w sieci lokalnej. W takim
przypadku jednak dostęp do instalacji przez Internet i automatyczna
aktualizacja oprogramowania modułu nie są możliwe.
Podczas pierwszego uruchomienia aplikacji ProControl pojawi się
prośba o wprowadzenie ustawionej fabrycznie nazwy użytkownika
i hasła. Dane te nadrukowane są na tabliczce znamionowej modułu.
Tabliczka znamionowa
Legenda do rys. 13, str. 100:
[1] Tabliczka znamionowa z danymi do logowania, adresem MAC
i numerem ident.
[2] Przełącznik kodujący (bez funkcji)
Testowanie połączenia (przy zarejestrowanym obiegu
grzewczym 1)
Można sprawdzić, czy komunikacja pomiędzy modułem a instalacją
ogrzewczą przebiega prawidłowo.
▶ Nacisnąć krótko przycisk RESET ( rys. 6 i 7, str. 99), aby zmienić
tryb pracy dla obiegu grzewczego 1 na module obsługowym.
Zmiana zostanie wyświetlona na module obsługowym.
▶ Po zakończeniu testu połączenia ponownie ustawić żądany tryb
pracy.
Resetowanie ustawień osobistych
W razie zapomnienia wprowadzonego przez siebie hasła:
▶ Nacisnąć przycisk RESET ( rys. 6 i 7, str. 99) i przytrzymać co
najmniej 6 sekund.
Można teraz ponownie wprowadzić własne hasło.
6 720 805 490 (2015/06)
5 Ochrona środowiska/utylizacja
Ochrona środowiska jest podstawą działania firm należących do grupy
Bosch.
Jakość produktów, ich ekonomiczność i ekologiczność są dla nas celami
równorzędnymi. Ustawy i przepisy o ochronie środowiska są ściśle
przestrzegane.
Do zagadnień ochrony środowiska dodajemy najlepsze rozwiązania
techniczne i materiały z uwzględnieniem zagadnień ekonomicznych.
Opakowanie
Wszystkie opakowania są ekologiczne i można je ponownie wykorzystać.
Stare urządzenie
W starych urządzeniach występują surowce wtórne, które należy
przekazać do przetworzenia.
Podzespoły łatwo się demontuje, a tworzywa sztuczne są oznakowane.
W ten sposób różne podzespoły można posortować i przekazać do
recyklingu lub utylizacji.
6 Usuwanie usterek
Informacje na temat usuwania usterek routera lub
smartfona można znaleźć w odpowiedniej instrukcji
otrzymanej od dostawcy tego urządzenia.
Wskaźnik stanu pracy wskazuje aktualny stan pracy modułu.
Wskaźnik
statusu Możliwa przyczyna
stale Przerwane zasilanie
wyłączony napięciem.
Kabel przyłączeniowy
zasilacza sieciowego nie
jest połączony
z modułem.
Zasilacz sieciowy jest
uszkodzony.
stale świeci Podczas uruchamiania
w kolorze lub przywracania
czerwonym ustawień fabrycznych:
brak połączenia zarówno
z magistralą, jak i z siecią
LAN.
W pozostałych
przypadkach: usterka
wewnętrzna
Tab. 48 Tabela usterek
6 720 647 836-01.1o
Środek zaradczy
▶ Włączyć zasilanie
napięciem.
▶ Utworzyć połączenie.
▶ Wymienić zasilacz
sieciowy.
▶ Odłączyć moduł od
zasilania napięciem.
▶ Utworzyć połączenie
z magistralą i siecią LAN.
▶ Ponownie uruchomić
moduł.
▶ Wymienić moduł.
