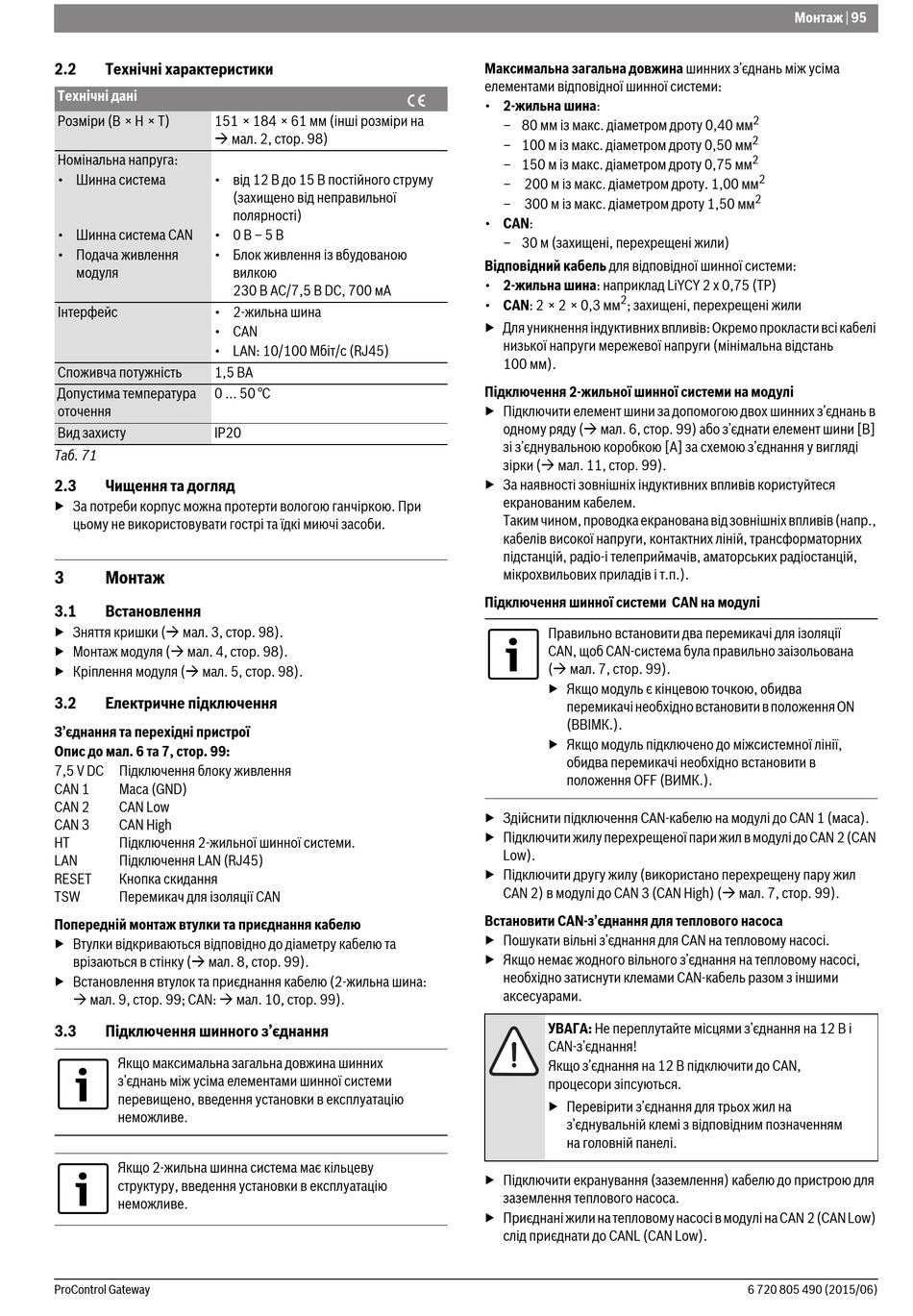

2.2 Технічні характеристики
Технічні дані
Розміри (B × H × T) 151 × 184 × 61 мм (інші розміри на
 мал. 2, стор. 98)
Номінальна напруга:
• Шинна система • від 12 В до 15 В постійного струму
• Шинна система CAN • 0 В – 5 В
• Подача живлення • Блок живлення із вбудованою
модуля
Інтерфейс • 2-жильна шина
• CAN
• LAN: 10/100 Мбіт/с (RJ45)
Споживча потужність 1,5 ВА
Допустима температура 0 ... 50 °C
оточення
Вид захисту IP20
Таб. 71
2.3 Чищення та догляд
▶ За потреби корпус можна протерти вологою ганчіркою. При
цьому не використовувати гострі та їдкі миючі засоби.
3 Монтаж
3.1 Встановлення
▶ Зняття кришки ( мал. 3, стор. 98).
▶ Монтаж модуля ( мал. 4, стор. 98).
▶ Кріплення модуля ( мал. 5, стор. 98).
3.2 Електричне підключення
З'єднання та перехідні пристрої
Опис до мал. 6 та 7, стор. 99:
7,5 V DC Підключення блоку живлення
CAN 1 Маса (GND)
CAN 2 CAN Low
CAN 3 CAN High
HT Підключення 2-жильної шинної системи.
LAN Підключення LAN (RJ45)
RESET Кнопка скидання
TSW Перемикач для ізоляції CAN
Попередній монтаж втулки та приєднання кабелю
▶ Втулки відкриваються відповідно до діаметру кабелю та
врізаються в стінку ( мал. 8, стор. 99).
▶ Встановлення втулок та приєднання кабелю (2-жильна шина:
 мал. 9, стор. 99; CAN:  мал. 10, стор. 99).
3.3 Підключення шинного з'єднання
Якщо максимальна загальна довжина шинних
з'єднань між усіма елементами шинної системи
перевищено, введення установки в експлуатацію
неможливе.
Якщо 2-жильна шинна система має кільцеву
структуру, введення установки в експлуатацію
неможливе.
ProControl Gateway
(захищено від неправильної
полярності)
вилкою
230 В AC/7,5 В DC, 700 мА
Максимальна загальна довжина шинних з'єднань між усіма
елементами відповідної шинної системи:
• 2-жильна шина:
– 80 мм із макс. діаметром дроту 0,40 мм
– 100 м із макс. діаметром дроту 0,50 мм
– 150 м із макс. діаметром дроту 0,75 мм
– 200 м із макс. діаметром дроту. 1,00 мм
– 300 м із макс. діаметром дроту 1,50 мм
• CAN:
– 30 м (захищені, перехрещені жили)
Відповідний кабель для відповідної шинної системи:
• 2-жильна шина: наприклад LiYCY 2 x 0,75 (TP)
2
• CAN: 2 × 2 × 0,3 мм ; захищені, перехрещені жили
▶ Для уникнення індуктивних впливів: Окремо прокласти всі кабелі
низької напруги мережевої напруги (мінімальна відстань
100 мм).
Підключення 2-жильної шинної системи на модулі
▶ Підключити елемент шини за допомогою двох шинних з'єднань в
одному ряду ( мал. 6, стор. 99) або з'єднати елемент шини [B]
зі з'єднувальною коробкою [A] за схемою з'єднання у вигляді
зірки ( мал. 11, стор. 99).
▶ За наявності зовнішніх індуктивних впливів користуйтеся
екранованим кабелем.
Таким чином, проводка екранована від зовнішніх впливів (напр.,
кабелів високої напруги, контактних ліній, трансформаторних
підстанцій, радіо-і телеприймачів, аматорських радіостанцій,
мікрохвильових приладів і т.п.).
Підключення шинної системи CAN на модулі
Правильно встановити два перемикачі для ізоляції
CAN, щоб CAN-система була правильно заізольована
( мал. 7, стор. 99).
▶ Якщо модуль є кінцевою точкою, обидва
перемикачі необхідно встановити в положення ON
(ВВІМК.).
▶ Якщо модуль підключено до міжсистемної лінії,
обидва перемикачі необхідно встановити в
положення OFF (ВИМК.).
▶ Здійснити підключення CAN-кабелю на модулі до CAN 1 (маса).
▶ Підключити жилу перехрещеної пари жил в модулі до CAN 2 (CAN
Low).
▶ Підключити другу жилу (використано перехрещену пару жил
CAN 2) в модулі до CAN 3 (CAN High) ( мал. 7, стор. 99).
Встановити CAN-з'єднання для теплового насоса
▶ Пошукати вільні з'єднання для CAN на тепловому насосі.
▶ Якщо немає жодного вільного з'єднання на тепловому насосі,
необхідно затиснути клемами CAN-кабель разом з іншими
аксесуарами.
УВАГА: Не переплутайте місцями з'єднання на 12 В і
CAN-з'єднання!
Якщо з'єднання на 12 В підключити до CAN,
процесори зіпсуються.
▶ Перевірити з'єднання для трьох жил на
з'єднувальній клемі з відповідним позначенням
на головній панелі.
▶ Підключити екранування (заземлення) кабелю до пристрою для
заземлення теплового насоса.
▶ Приєднані жили на тепловому насосі в модулі на CAN 2 (CAN Low)
слід приєднати до CANL (CAN Low).
Монтаж | 95
2
2
2
2
2
