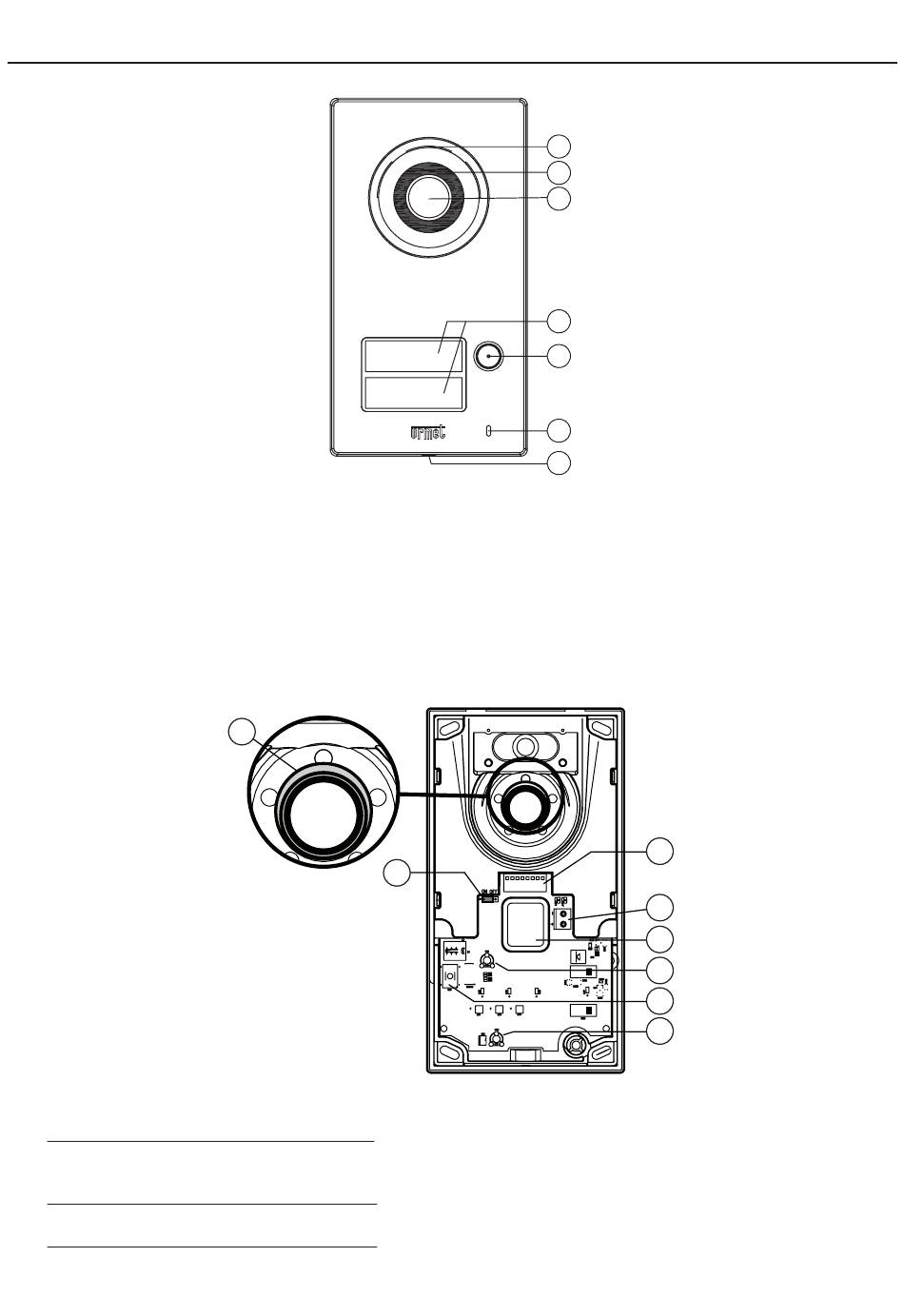

2 DESCRIPCIÓN DE LOS COMPONENTES
1.
Altavoz.
2.
Led de iluminación cámara.
3. Cámara.
4. Tarjetero/s para nombres.
5. Pulsador de llamada.
6. Micrófono.
7.
Tornillo de cierre del frente.
8.
Conector para la conexión a la red LAN.
9. No variar la posición de este Jumper.
10. Bornes de alimentación externa 48 Vcc.
11. Orifi cio para el paso de cables.
12. No variar la posición de este trimmer.
13. Pulsador de reinicio del dispositivo.
14. No variar la posición de este trimmer.
15. Junta antirrefl ejo.
18
VISTA DELANTERA
PARTE INTERIOR
15
9
1
2
3
4
5
6
7
8
10
11
12
13
14
DS1060-134A
