3.2 DESCRIPTION DES BORNES ET DES CAVALIERS

Bornier
+ Borne positive pour alimentation locale
-
Borne négative pour alimentation locale

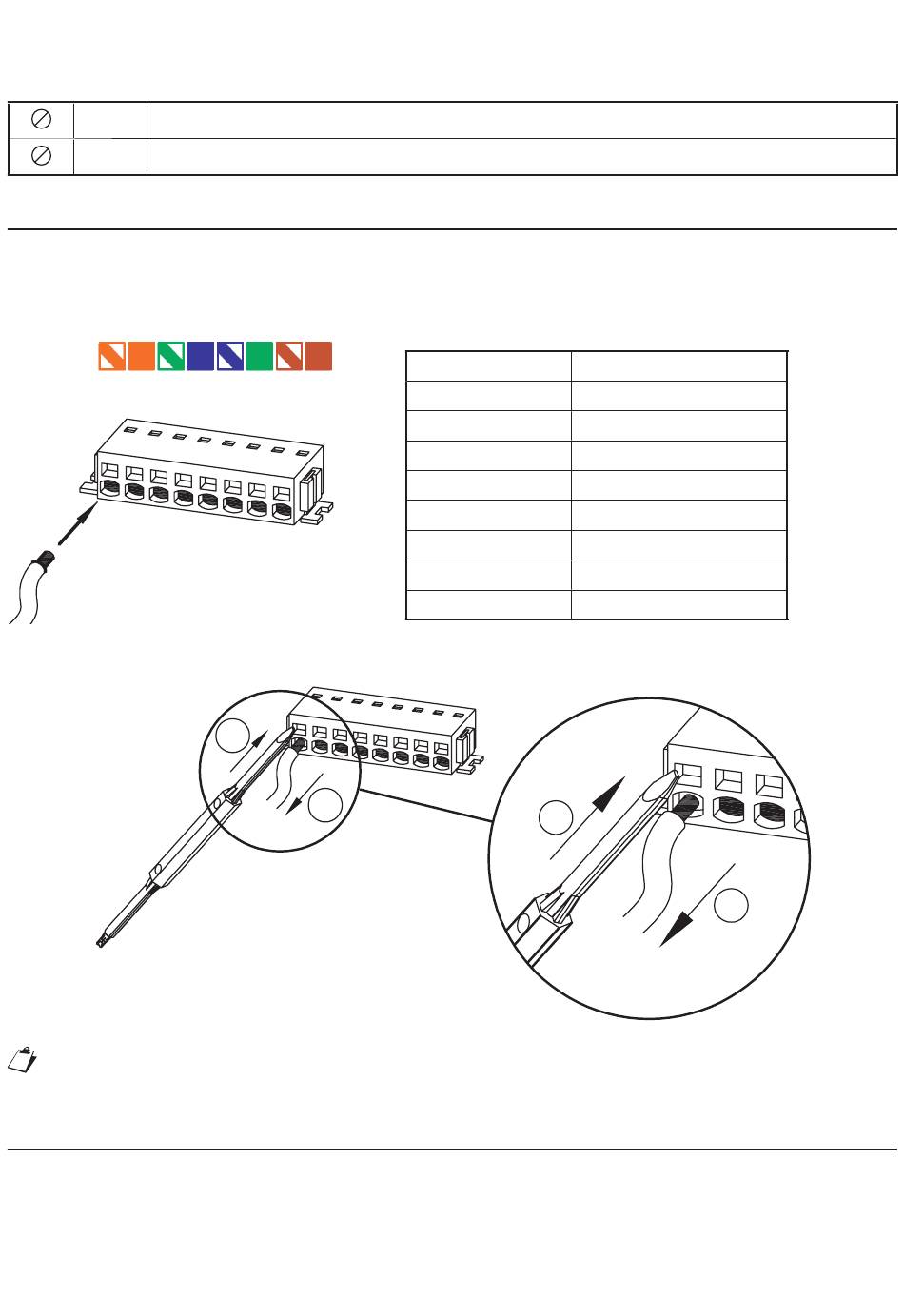

4 INSTRUCTIONS DE CABLAGE

• Déposer la gaine d'isolation du câble CAT5 (avec conducteurs rigides) sur environ 40 mm.
• Peler les conducteurs sur une distance maximale de 6 mm.
• Introduire les conducteurs dans le connecteur, en respectant les positions et les couleurs indiquées
(Standard T568B).
1
• Au contraire, s'il est nécessaire de déposer un conducteur du connecteur, agir tel qu'indiqué ci-après:
Pour les distances maximales admises et les opérations de confi guration, il est recommandé de
suivre les prescriptions du manuel de système.

5 REGLAGE DU NIVEAU PHONIQUE DU HAUT-PARLEUR

Pour plus d'informations sur le réglage des niveaux phoniques, se reporter au manuel du système.
DS1060-134A
8
1
2
Conducteur n.
1
2
3
4
5
6
7
8
1
Couleur de câble
Blanc-Orange
Orange
Blanc-Vert
Bleu
Blanc-Bleu
Vert
Blanc-Marron
Marron
2
