2 DESCRIPTION DES COMPOSANTS

1.
Haut-parleur.
2.
Diode d'éclairage caméra.
3. Caméra.
4. Etiquette(s) de nom.
5. Bouton d'appel.
6.
Microphone.
7.
Vis de fermeture façade.
8. Connecteur pour la connexion au réseau
9. Ne pas modifi er la position de ce Cavalier.
10. Bornes pour l'alimentation externe 48 Vcc.
11. Orifi ce pour le passage des câbles.
12. Ne pas modifi er la position de ce sélecteur.
13. Touche de redémarrage du dispositif.
14. Ne pas modifi er la position de ce sélecteur.
15. Joint antirefl et.
DS1060-134A

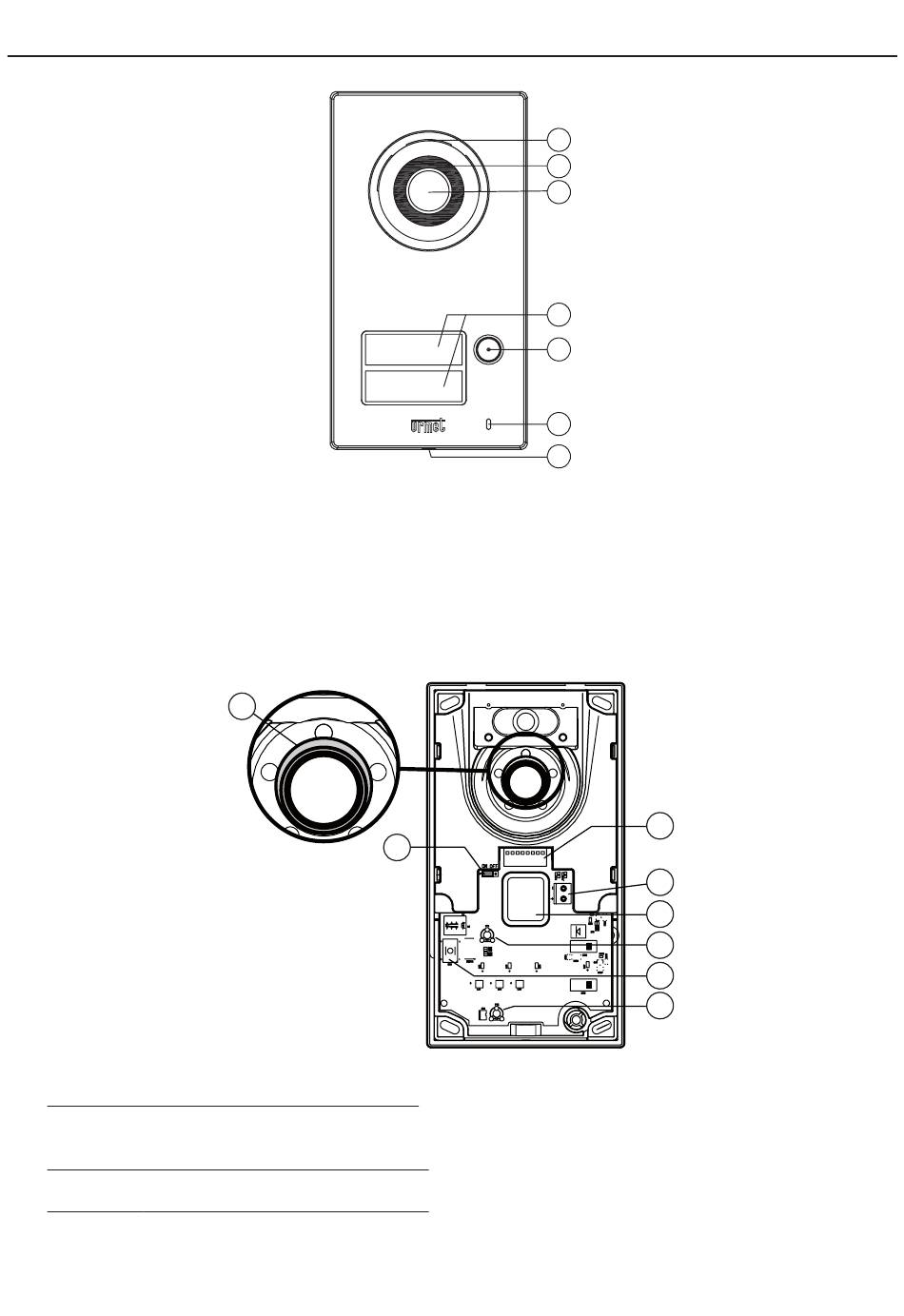

VUE AVANT
