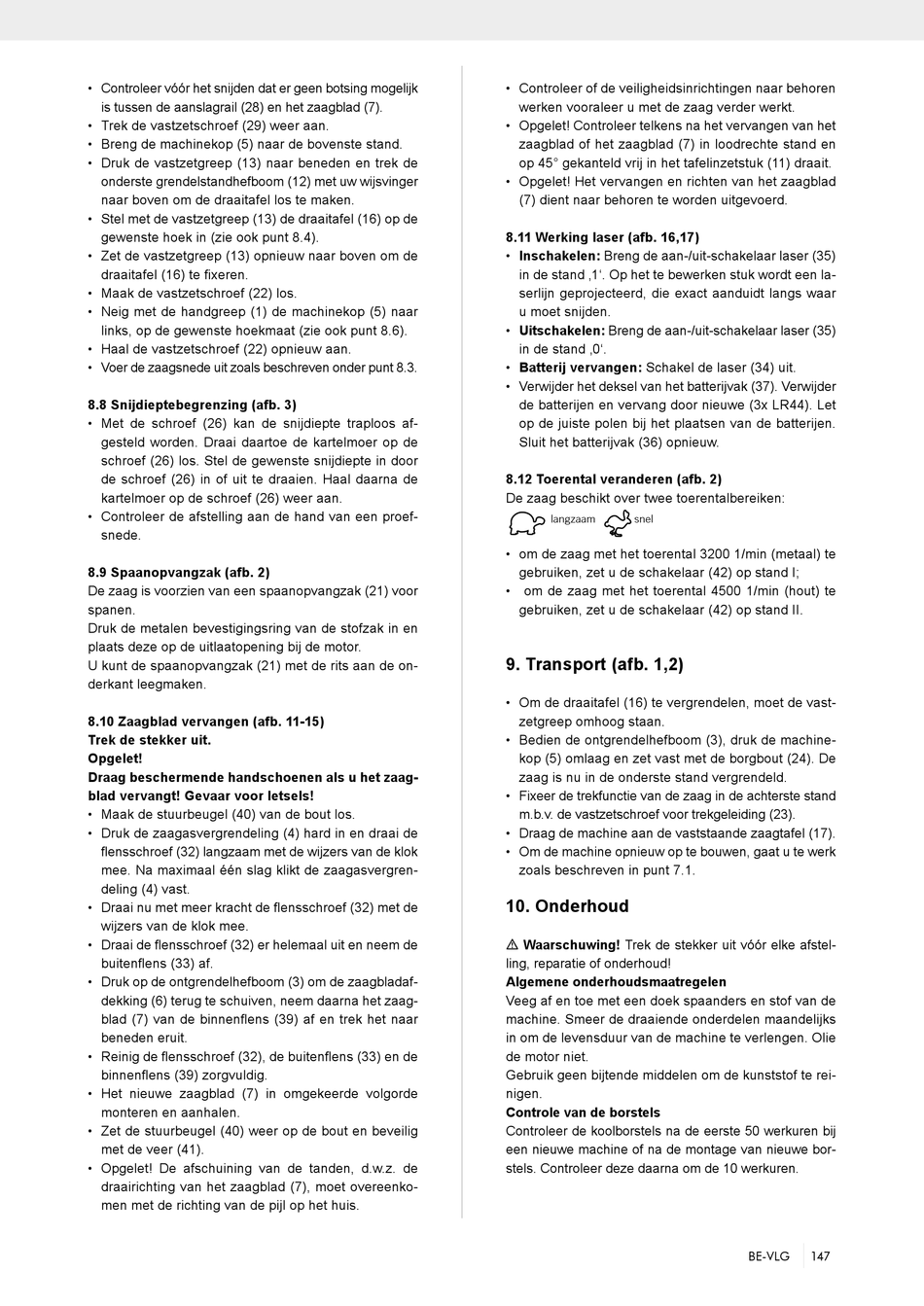

• Controleer vóór het snijden dat er geen botsing mogelijk
is tussen de aanslagrail (28) en het zaagblad (7).
• Trek de vastzetschroef (29) weer aan.
• Breng de machinekop (5) naar de bovenste stand.
• Druk de vastzetgreep (13) naar beneden en trek de
onderste grendelstandhefboom (12) met uw wijsvinger
naar boven om de draaitafel los te maken.
• Stel met de vastzetgreep (13) de draaitafel (16) op de
gewenste hoek in (zie ook punt 8.4).
• Zet de vastzetgreep (13) opnieuw naar boven om de
draaitafel (16) te fixeren.
• Maak de vastzetschroef (22) los.
• Neig met de handgreep (1) de machinekop (5) naar
links, op de gewenste hoekmaat (zie ook punt 8.6).
• Haal de vastzetschroef (22) opnieuw aan.
• Voer de zaagsnede uit zoals beschreven onder punt 8.3.
8.8 Snijdieptebegrenzing (afb. 3)
• Met de schroef (26) kan de snijdiepte traploos af-
gesteld worden. Draai daartoe de kartelmoer op de
schroef (26) los. Stel de gewenste snijdiepte in door
de schroef (26) in of uit te draaien. Haal daarna de
kartelmoer op de schroef (26) weer aan.
• Controleer de afstelling aan de hand van een proef-
snede.
8.9 Spaanopvangzak (afb. 2)
De zaag is voorzien van een spaanopvangzak (21) voor
spanen.
Druk de metalen bevestigingsring van de stofzak in en
plaats deze op de uitlaatopening bij de motor.
U kunt de spaanopvangzak (21) met de rits aan de on-
derkant leegmaken.
8.10 Zaagblad vervangen (afb. 11-15)
Trek de stekker uit.
Opgelet!
Draag beschermende handschoenen als u het zaag-
blad vervangt! Gevaar voor letsels!
• Maak de stuurbeugel (40) van de bout los.
• Druk de zaagasvergrendeling (4) hard in en draai de
flensschroef (32) langzaam met de wijzers van de klok
mee. Na maximaal één slag klikt de zaagasvergren-
deling (4) vast.
• Draai nu met meer kracht de flensschroef (32) met de
wijzers van de klok mee.
• Draai de flensschroef (32) er helemaal uit en neem de
buitenflens (33) af.
• Druk op de ontgrendelhefboom (3) om de zaagbladaf-
dekking (6) terug te schuiven, neem daarna het zaag-
blad (7) van de binnenflens (39) af en trek het naar
beneden eruit.
• Reinig de flensschroef (32), de buitenflens (33) en de
binnenflens (39) zorgvuldig.
• Het nieuwe zaagblad (7) in omgekeerde volgorde
monteren en aanhalen.
• Zet de stuurbeugel (40) weer op de bout en beveilig
met de veer (41).
• Opgelet! De afschuining van de tanden, d.w.z. de
draairichting van het zaagblad (7), moet overeenko-
men met de richting van de pijl op het huis.
• Controleer of de veiligheidsinrichtingen naar behoren
werken vooraleer u met de zaag verder werkt.
• Opgelet! Controleer telkens na het vervangen van het
zaagblad of het zaagblad (7) in loodrechte stand en
op 45° gekanteld vrij in het tafelinzetstuk (11) draait.
• Opgelet! Het vervangen en richten van het zaagblad
(7) dient naar behoren te worden uitgevoerd.
8.11 Werking laser (afb. 16,17)
• Inschakelen: Breng de aan-/uit-schakelaar laser (35)
in de stand ‚1'. Op het te bewerken stuk wordt een la-
serlijn geprojecteerd, die exact aanduidt langs waar
u moet snijden.
• Uitschakelen: Breng de aan-/uit-schakelaar laser (35)
in de stand ‚0'.
• Batterij vervangen: Schakel de laser (34) uit.
• Verwijder het deksel van het batterijvak (37). Verwijder
de batterijen en vervang door nieuwe (3x LR44). Let
op de juiste polen bij het plaatsen van de batterijen.
Sluit het batterijvak (36) opnieuw.
8.12 Toerental veranderen (afb. 2)
De zaag beschikt over twee toerentalbereiken:
langzaam langsam snel schnell
• om de zaag met het toerental 3200 1/min (metaal) te
vitesse lente vitesse rapide
gebruiken, zet u de schakelaar (42) op stand I;
• om de zaag met het toerental 4500 1/min (hout) te
gebruiken, zet u de schakelaar (42) op stand II.
slow fast
Pomalu rychle
9. Transport (afb. 1,2)
Pomalý rýchly
• Om de draaitafel (16) te vergrendelen, moet de vast-
zetgreep omhoog staan.
• Bedien de ontgrendelhefboom (3), druk de machine-
hitrega
Počasnega
kop (5) omlaag en zet vast met de borgbout (24). De
zaag is nu in de onderste stand vergrendeld.
lassú gyors
• Fixeer de trekfunctie van de zaag in de achterste stand
m.b.v. de vastzetschroef voor trekgeleiding (23).
бавно бързо
• Draag de machine aan de vaststaande zaagtafel (17).
• Om de machine opnieuw op te bouwen, gaat u te werk
zoals beschreven in punt 7.1.
Nopea hidas

10. Onderhoud

m Waarschuwing! Trek de stekker uit vóór elke afstel-
ling, reparatie of onderhoud!
Algemene onderhoudsmaatregelen
Veeg af en toe met een doek spaanders en stof van de
machine. Smeer de draaiende onderdelen maandelijks
in om de levensduur van de machine te verlengen. Olie
de motor niet.
Gebruik geen bijtende middelen om de kunststof te rei-
nigen.
Controle van de borstels
Controleer de koolborstels na de eerste 50 werkuren bij
een nieuwe machine of na de montage van nieuwe bor-
stels. Controleer deze daarna om de 10 werkuren.
