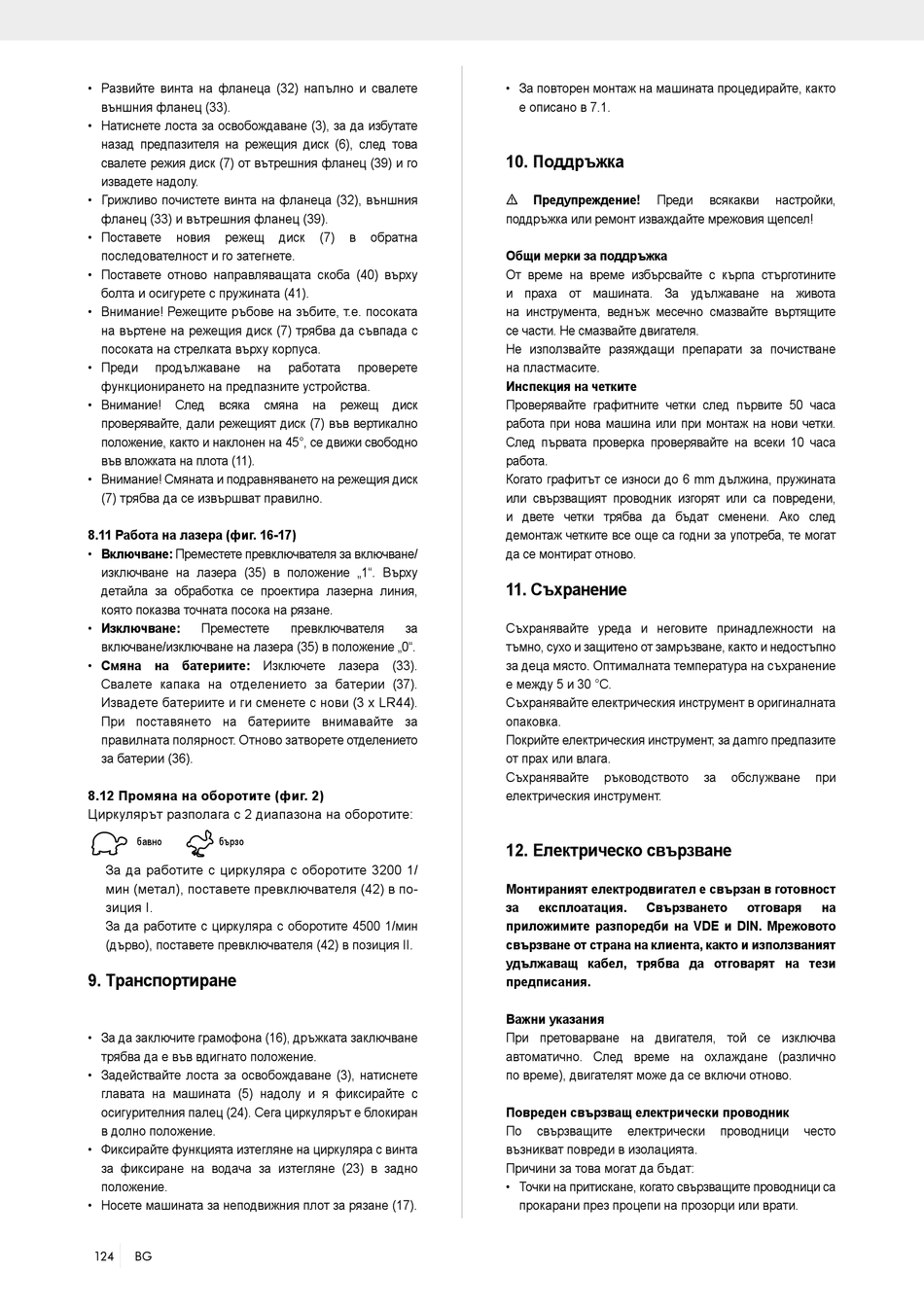

Транспортиране; Поддръжка; Съхранение; Електрическо Свързване - Scheppach HM100MP Translation From The Original Instruction Manual

• Развийте винта на фланеца (32) напълно и свалете
външния фланец (33).
• Натиснете лоста за освобождаване (3), за да избутате
назад предпазителя на режещия диск (6), след това
свалете режия диск (7) от вътрешния фланец (39) и го
извадете надолу.
• Грижливо почистете винта на фланеца (32), външния
фланец (33) и вътрешния фланец (39).
• Поставете новия режещ
последователност и го затегнете.
• Поставете отново направляващата скоба (40) върху
болта и осигурете с пружината (41).
• Внимание! Режещите ръбове на зъбите, т.е. посоката
на въртене на режещия диск (7) трябва да съвпада с
посоката на стрелката върху корпуса.
• Преди продължаване на
функционирането на предпазните устройства.
• Внимание! След всяка
проверявайте, дали режещият диск (7) във вертикално
положение, както и наклонен на 45°, се движи свободно
във вложката на плота (11).
• Внимание! Смяната и подравняването на режещия диск
(7) трябва да се извършват правилно.
8.11 Работа на лазера (фиг. 16-17)
langsam schnell
• Включване: Преместете превключвателя за включване/
изключване на лазера (35) в положение „1". Върху
vitesse lente vitesse rapide
детайла за обработка се проектира лазерна линия,
която показва точната посока на рязане.
slow fast
• Изключване: Преместете
включване/изключване на лазера (35) в положение „0".
• Смяна на батериите: Изключете лазера (33).
Pomalu rychle
Свалете капака на отделението за батерии (37).
Извадете батериите и ги сменете с нови (3 x LR44).
Pomalý rýchly
При поставянето на батериите внимавайте за
правилната полярност. Отново затворете отделението
Počasnega hitrega
за батерии (36).
8.12 Промяна на оборотите (фиг. 2)
lassú gyors
Циркулярът разполага с 2 диапазона на оборотите:
бавно бързо
За да работите с циркуляра с оборотите 3200 1/
Nopea hidas
мин (метал), поставете превключвателя (42) в по-
зиция I.
За да работите с циркуляра с оборотите 4500 1/мин
(дърво), поставете превключвателя (42) в позиция II.
9. Транспортиране
• За да заключите грамофона (16), дръжката заключване
трябва да е във вдигнато положение.
• Задействайте лоста за освобождаване (3), натиснете
главата на машината (5) надолу и я фиксирайте с
осигурителния палец (24). Сега циркулярът е блокиран
в долно положение.
• Фиксирайте функцията изтегляне на циркуляра с винта
за фиксиране на водача за изтегляне (23) в задно
положение.
• Носете машината за неподвижния плот за рязане (17).
124 BG
диск (7) в обратна
работата проверете
смяна на режещ диск
превключвателя за
• За повторен монтаж на машината процедирайте, както
е описано в 7.1.
10. Поддръжка
Предупреждение!
m Преди
поддръжка или ремонт изваждайте мрежовия щепсел!
Общи мерки за поддръжка
От време на време избърсвайте с кърпа стърготините
и праха от машината. За удължаване на живота
на инструмента, веднъж месечно смазвайте въртящите
се части. Не смазвайте двигателя.
Не използвайте разяждащи препарати за почистване
на пластмасите.
Инспекция на четките
Проверявайте графитните четки след първите 50 часа
работа при нова машина или при монтаж на нови четки.
След първата проверка проверявайте на всеки 10 часа
работа.
Когато графитът се износи до 6 mm дължина, пружината
или свързващият проводник изгорят или са повредени,
и двете четки трябва да бъдат сменени. Ако след
демонтаж четките все още са годни за употреба, те могат
да се монтират отново.
11. Съхранение
Съхранявайте уреда и неговите принадлежности на
тъмно, сухо и защитено от замръзване, както и недостъпно
за деца място. Оптималната температура на съхранение
е между 5 и 30 °C.
Съхранявайте електрическия инструмент в оригиналната
опаковка.
Покрийте електрическия инструмент, за даmго предпазите
от прах или влага.
Съхранявайте ръководството
електрическия инструмент.
12. Електрическо свързване
Монтираният електродвигател е свързан в готовност
за експлоатация. Свързването
приложимите разпоредби на VDE и DIN. Мрежовото
свързване от страна на клиента, както и използваният
удължаващ кабел, трябва да отговарят на тези
предписания.
Важни указания
При претоварване на двигателя, той се изключва
автоматично. След време на охлаждане (различно
по време), двигателят може да се включи отново.
Повреден свързващ електрически проводник
По свързващите електрически
възникват повреди в изолацията.
Причини за това могат да бъдат:
• Точки на притискане, когато свързващите проводници са
прокарани през процепи на прозорци или врати.
всякакви настройки,
за обслужване при
отговаря на
проводници често
