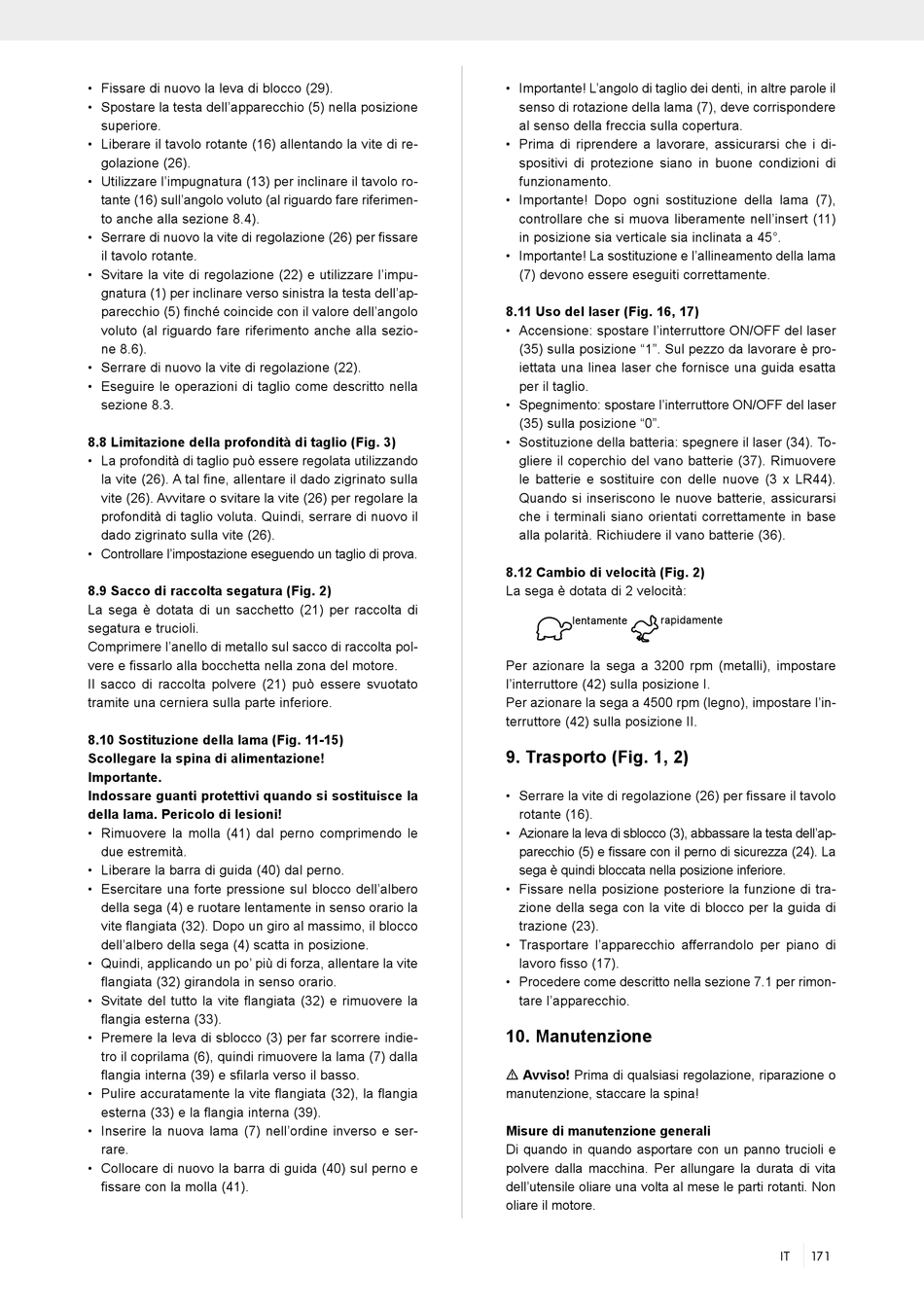

• Fissare di nuovo la leva di blocco (29).
• Spostare la testa dell'apparecchio (5) nella posizione
superiore.
• Liberare il tavolo rotante (16) allentando la vite di re-
golazione (26).
• Utilizzare l'impugnatura (13) per inclinare il tavolo ro-
tante (16) sull'angolo voluto (al riguardo fare riferimen-
to anche alla sezione 8.4).
• Serrare di nuovo la vite di regolazione (26) per fissare
il tavolo rotante.
• Svitare la vite di regolazione (22) e utilizzare l'impu-
gnatura (1) per inclinare verso sinistra la testa dell'ap-
parecchio (5) finché coincide con il valore dell'angolo
voluto (al riguardo fare riferimento anche alla sezio-
ne 8.6).
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descritto nella
sezione 8.3.
8.8 Limitazione della profondità di taglio (Fig. 3)
• La profondità di taglio può essere regolata utilizzando
la vite (26). A tal fine, allentare il dado zigrinato sulla
vite (26). Avvitare o svitare la vite (26) per regolare la
profondità di taglio voluta. Quindi, serrare di nuovo il
dado zigrinato sulla vite (26).
• Controllare l'impostazione eseguendo un taglio di prova.
8.9 Sacco di raccolta segatura (Fig. 2)
La sega è dotata di un sacchetto (21) per raccolta di
segatura e trucioli.
Comprimere l'anello di metallo sul sacco di raccolta pol-
vere e fissarlo alla bocchetta nella zona del motore.
Il sacco di raccolta polvere (21) può essere svuotato
tramite una cerniera sulla parte inferiore.
8.10 Sostituzione della lama (Fig. 11-15)
Scollegare la spina di alimentazione!
Importante.
Indossare guanti protettivi quando si sostituisce la
della lama. Pericolo di lesioni!
• Rimuovere la molla (41) dal perno comprimendo le
due estremità.
• Liberare la barra di guida (40) dal perno.
• Esercitare una forte pressione sul blocco dell'albero
della sega (4) e ruotare lentamente in senso orario la
vite flangiata (32). Dopo un giro al massimo, il blocco
dell'albero della sega (4) scatta in posizione.
• Quindi, applicando un po' più di forza, allentare la vite
flangiata (32) girandola in senso orario.
• Svitate del tutto la vite flangiata (32) e rimuovere la
flangia esterna (33).
• Premere la leva di sblocco (3) per far scorrere indie-
tro il coprilama (6), quindi rimuovere la lama (7) dalla
flangia interna (39) e sfilarla verso il basso.
• Pulire accuratamente la vite flangiata (32), la flangia
esterna (33) e la flangia interna (39).
• Inserire la nuova lama (7) nell'ordine inverso e ser-
rare.
• Collocare di nuovo la barra di guida (40) sul perno e
fissare con la molla (41).
• Importante! L'angolo di taglio dei denti, in altre parole il
senso di rotazione della lama (7), deve corrispondere
al senso della freccia sulla copertura.
• Prima di riprendere a lavorare, assicurarsi che i di-
spositivi di protezione siano in buone condizioni di
funzionamento.
• Importante! Dopo ogni sostituzione della lama (7),
controllare che si muova liberamente nell'insert (11)
in posizione sia verticale sia inclinata a 45°.
• Importante! La sostituzione e l'allineamento della lama
(7) devono essere eseguiti correttamente.
8.11 Uso del laser (Fig. 16, 17)
• Accensione: spostare l'interruttore ON/OFF del laser
(35) sulla posizione "1". Sul pezzo da lavorare è pro-
iettata una linea laser che fornisce una guida esatta
per il taglio.
• Spegnimento: spostare l'interruttore ON/OFF del laser
(35) sulla posizione "0".
• Sostituzione della batteria: spegnere il laser (34). To-
gliere il coperchio del vano batterie (37). Rimuovere
le batterie e sostituire con delle nuove (3 x LR44).
Quando si inseriscono le nuove batterie, assicurarsi
che i terminali siano orientati correttamente in base
alla polarità. Richiudere il vano batterie (36).
8.12 Cambio di velocità (Fig. 2)
La sega è dotata di 2 velocità:
rapidamente
lentamente
langsam schnell
Per azionare la sega a 3200 rpm (metalli), impostare
vitesse lente vitesse rapide
l'interruttore (42) sulla posizione I.
Per azionare la sega a 4500 rpm (legno), impostare l'in-
slow fast
terruttore (42) sulla posizione II.
9. Trasporto (Fig. 1, 2)
Pomalu rychle
• Serrare la vite di regolazione (26) per fissare il tavolo
Pomalý rýchly
rotante (16).
• Azionare la leva di sblocco (3), abbassare la testa dell'ap-
Počasnega hitrega
parecchio (5) e fissare con il perno di sicurezza (24). La
sega è quindi bloccata nella posizione inferiore.
• Fissare nella posizione posteriore la funzione di tra- lassú gyors
zione della sega con la vite di blocco per la guida di
trazione (23).
бавно бързо
• Trasportare l'apparecchio afferrandolo per piano di
lavoro fisso (17).
Nopea hidas
• Procedere come descritto nella sezione 7.1 per rimon-
tare l'apparecchio.

10. Manutenzione

m Avviso! Prima di qualsiasi regolazione, riparazione o
manutenzione, staccare la spina!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli e
polvere dalla macchina. Per allungare la durata di vita
dell'utensile oliare una volta al mese le parti rotanti. Non
oliare il motore.
