Transportimine; Hooldus; Ladustamine; Elektriühendus - Scheppach HM100MP Translation From The Original Instruction Manual

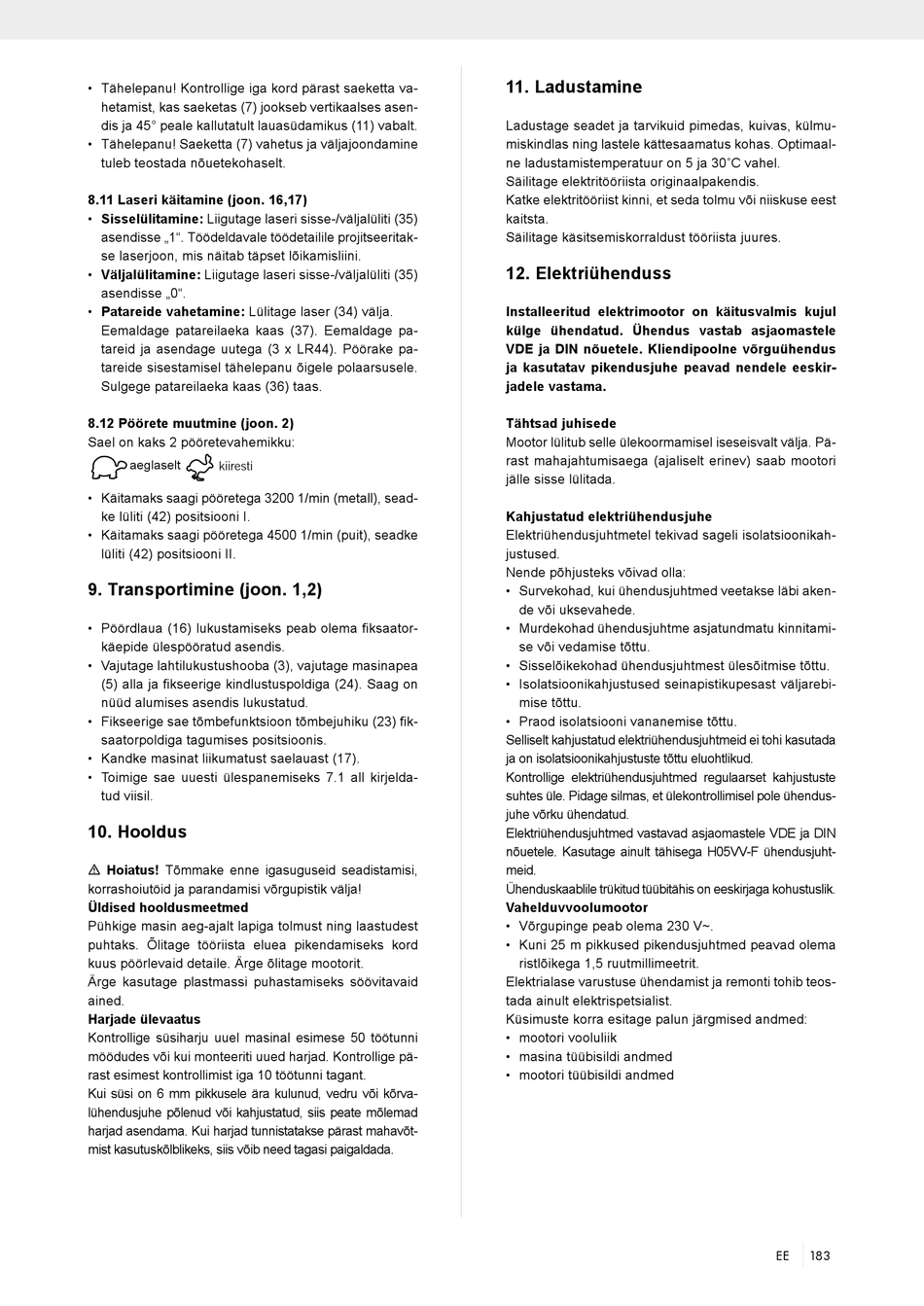

• Tähelepanu! Kontrollige iga kord pärast saeketta va-
hetamist, kas saeketas (7) jookseb vertikaalses asen-
dis ja 45° peale kallutatult lauasüdamikus (11) vabalt.
• Tähelepanu! Saeketta (7) vahetus ja väljajoondamine
tuleb teostada nõuetekohaselt.
8.11 Laseri käitamine (joon. 16,17)
• Sisselülitamine: Liigutage laseri sisse-/väljalüliti (35)
asendisse „1". Töödeldavale töödetailile projitseeritak-
se laserjoon, mis näitab täpset lõikamisliini.
• Väljalülitamine: Liigutage laseri sisse-/väljalüliti (35)
asendisse „0".
• Patareide vahetamine: Lülitage laser (34) välja.
Eemaldage patareilaeka kaas (37). Eemaldage pa-
tareid ja asendage uutega (3 x LR44). Pöörake pa-
tareide sisestamisel tähelepanu õigele polaarsusele.
Sulgege patareilaeka kaas (36) taas.
8.12 Pöörete muutmine (joon. 2)
Sael on kaks 2 pööretevahemikku:
aeglaselt langsam schnell
kiiresti
• Käitamaks saagi pööretega 3200 1/min (metall), sead-
vitesse lente vitesse rapide
ke lüliti (42) positsiooni I.
• Käitamaks saagi pööretega 4500 1/min (puit), seadke
lüliti (42) positsiooni II.
slow fast
9. Transportimine (joon. 1,2)
Pomalu rychle
• Pöördlaua (16) lukustamiseks peab olema fiksaator-
Pomalý rýchly
käepide ülespööratud asendis.
• Vajutage lahtilukustushooba (3), vajutage masinapea
(5) alla ja fikseerige kindlustuspoldiga (24). Saag on
Počasnega hitrega
nüüd alumises asendis lukustatud.
• Fikseerige sae tõmbefunktsioon tõmbejuhiku (23) fik-
lassú gyors
saatorpoldiga tagumises positsioonis.
• Kandke masinat liikumatust saelauast (17).
бавно бързо
• Toimige sae uuesti ülespanemiseks 7.1 all kirjelda-
tud viisil.
Nopea hidas

10. Hooldus

m Hoiatus! Tõmmake enne igasuguseid seadistamisi,
korrashoiutöid ja parandamisi võrgupistik välja!
Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks kord
kuus pöörlevaid detaile. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötunni
möödudes või kui monteeriti uued harjad. Kontrollige pä-
rast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või kõrva-
lühendusjuhe põlenud või kahjustatud, siis peate mõlemad
harjad asendama. Kui harjad tunnistatakse pärast mahavõt-
mist kasutuskõlblikeks, siis võib need tagasi paigaldada.

11. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, külmu-
miskindlas ning lastele kättesaamatus kohas. Optimaal-
ne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse eest
kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
12. Elektriühenduss
Installeeritud elektrimootor on käitusvalmis kujul
külge ühendatud. Ühendus vastab asjaomastele
VDE ja DIN nõuetele. Kliendipoolne võrguühendus
ja kasutatav pikendusjuhe peavad nendele eeskir-
jadele vastama.
Tähtsad juhisede
Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pä-
rast mahajahtumisaega (ajaliselt erinev) saab mootori
jälle sisse lülitada.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikah-
justused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi aken-
de või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitami-
se või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebi-
mise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada
ja on isolatsioonikahjustuste tõttu eluohtlikud.
Kontrollige elektriühendusjuhtmed regulaarset kahjustuste
suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendus-
juhe võrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN
nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuht-
meid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.
Vahelduvvoolumootor
• Võrgupinge peab olema 230 V~.
• Kuni 25 m pikkused pikendusjuhtmed peavad olema
ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib teos-
tada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
EE 183
