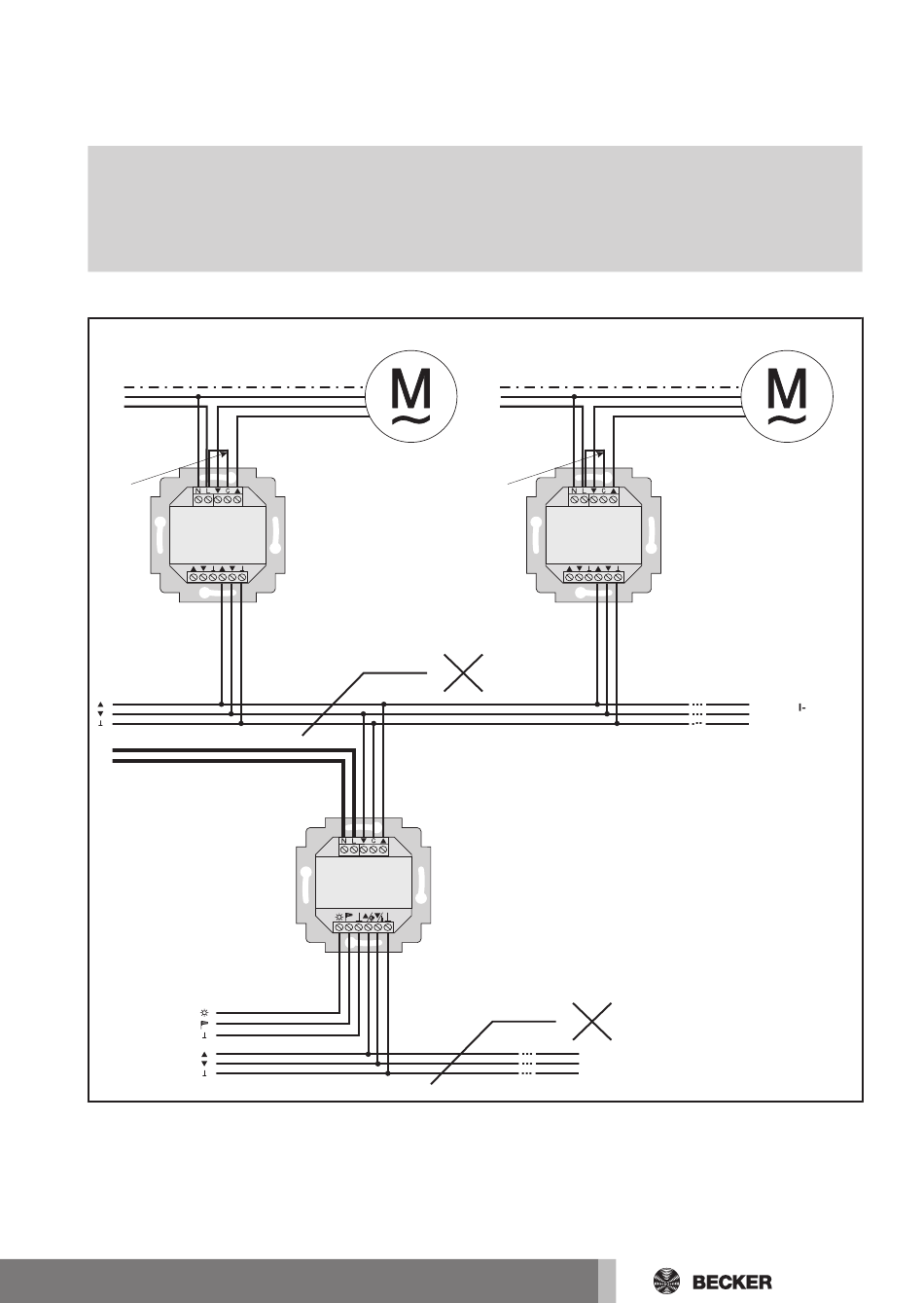

Branchement comme appareil de commande de
groupes
Attention
Lorsque la commande est utilisée par exemple pour la com-
mande de groupes, aucun pont ne doit être monté entre les
bornes L et C !
1. Branchez le bloc d'alimentation comme suit :
vert-jaune
PE
bleu
N
marron/noir
L
noir/marron
Pont
UC52
SEUL CENTRAL
L
N
2. Replacez les couvercles de protection sur le bloc d'alimentation.
3. Fixez le bloc d'alimentation dans la boîte.
4. Positionnez l'organe de commande dans le châssis et enfichez-le dans le
bloc d'alimentation.
Moteur tubulaire
PE
N
L
Pont
230 V
SWC62
Capteur CENTRAL
Moteur tubulaire
vert-jaune
bleu
marron/noir
noir/marron
UC52
SEUL CENTRAL
230 V
Zentra
leitung
