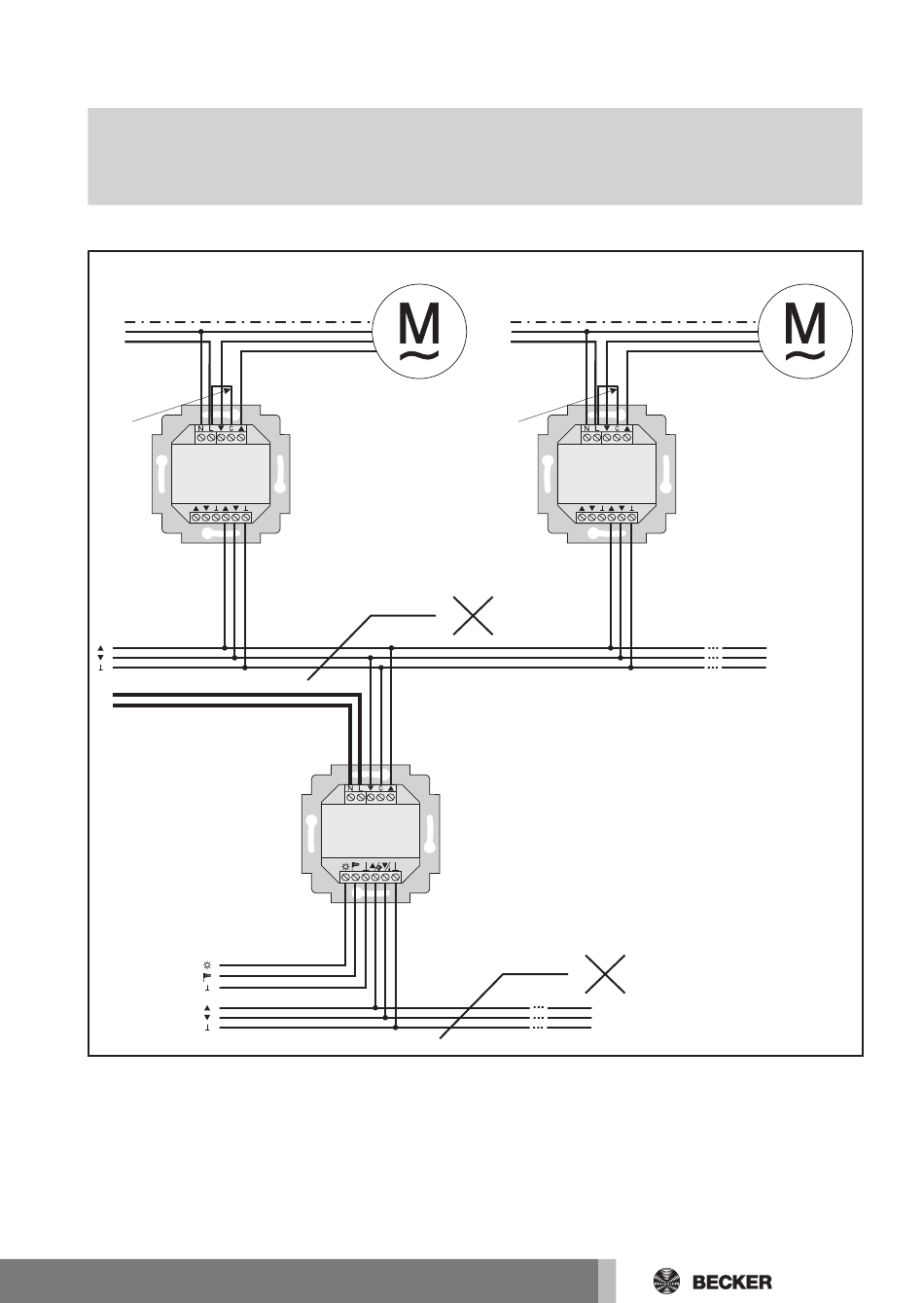

Aansluiting als groepsbesturing
Opgelet
Als de besturing bijv. als groepsbesturing wordt gebruikt,
mag er geen brug tussen de klemmen L en C zijn geplaatst!
1. Sluit de voedingseenheid als volgt aan:
groen-geel
PE
blauw
N
bruin/zwart
L
zwart/bruin
brug
UC52
AFZONDERLIJK CENTRAAL
L
N
2. Breng de beschermkappen weer op de voedingseenheid aan.
3. Bevestig de voedingseenheid in de doos.
4. Plaats het bedieningspaneel in het raampje en steek dit in de voedingseen-
heid in.
buismotor
PE
N
L
brug
230 V
SWC62
Sensor CENTRAAL
groen-geel
blauw
bruin/zwart
zwart/bruin
UC52
AFZONDERLIJK CENTRAAL
230 V
buismotor
Centra le
leiding
