Calibrazione Temperatura - BART LABDMM2 User Manual

LABDMM2
Il manometro ha un sensore interno di temperatura con una accuratezza di 1°C e una risoluzione di 0.1°C.
Nel caso la lettura della temperatura non dovesse rientrare nelle specifiche o si volessero migliorare quete
prestazioni è possibile calibrare il sensore.
La calibrazione del sensore di temperatura è realizzata su due punti diversi di temperatura.
Il primo punto a temperatura ambiente (t1) il secondo ad una temperatura di circa 40 o 50 gradi °C (t2).
+
P0000
t1
25.3°C
t2
51.3 °C
End
Nel caso in cui si dovessero riscontare problemi nella procedura di calibrazione è possibile tornare alla
calibrazione di fabbrica tramite la password 3125.
Manuale Operativo

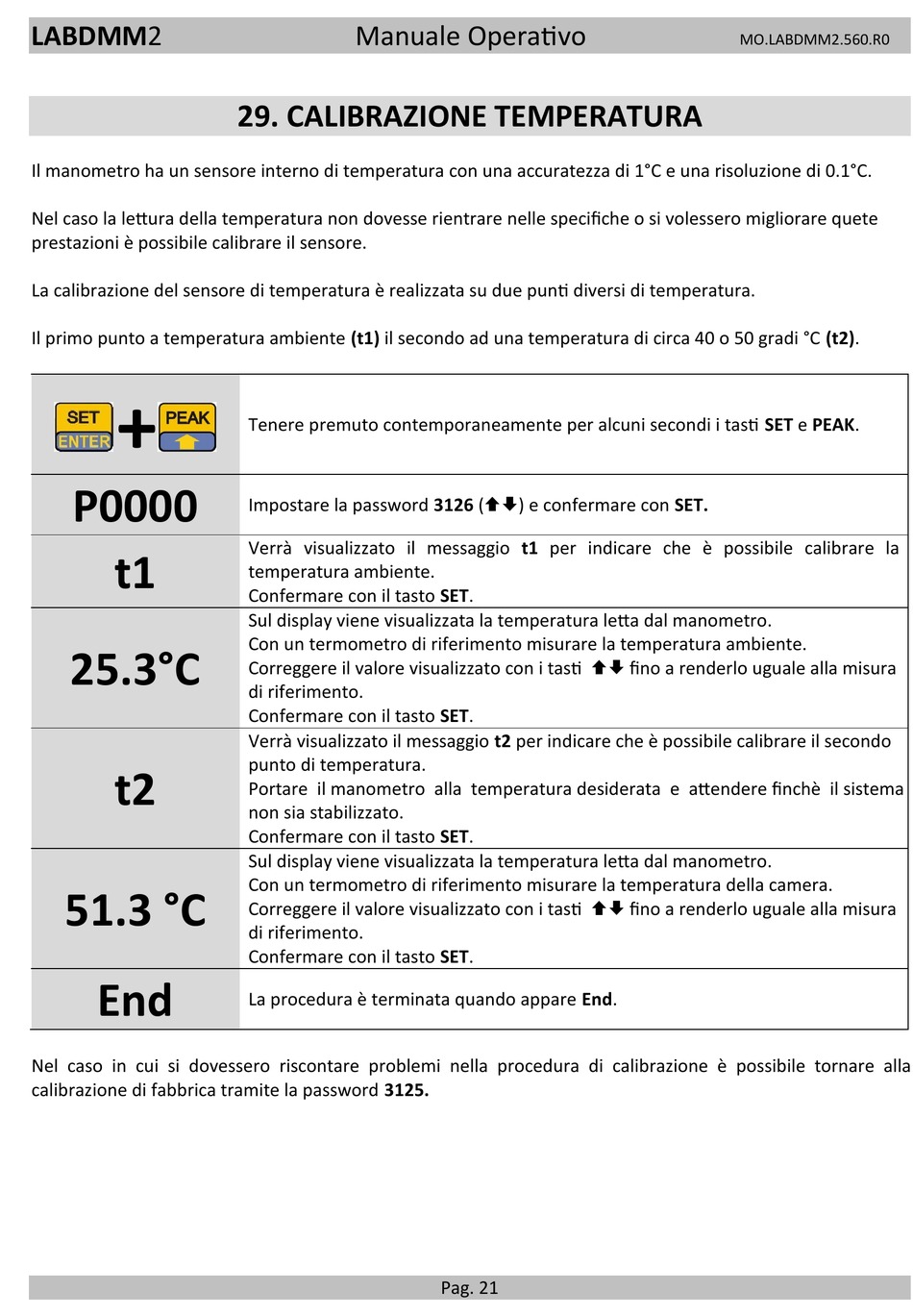

29. CALIBRAZIONE TEMPERATURA

Tenere premuto contemporaneamente per alcuni secondi i tasti SET e PEAK.
Impostare la password 3126 () e confermare con SET.
Verrà visualizzato il messaggio t1 per indicare che è possibile calibrare la
temperatura ambiente.
Confermare con il tasto SET.
Sul display viene visualizzata la temperatura letta dal manometro.
Con un termometro di riferimento misurare la temperatura ambiente.
Correggere il valore visualizzato con i tasti  fino a renderlo uguale alla misura
di riferimento.
Confermare con il tasto SET.
Verrà visualizzato il messaggio t2 per indicare che è possibile calibrare il secondo
punto di temperatura.
Portare il manometro alla temperatura desiderata e attendere finchè il sistema
non sia stabilizzato.
Confermare con il tasto SET.
Sul display viene visualizzata la temperatura letta dal manometro.
Con un termometro di riferimento misurare la temperatura della camera.
Correggere il valore visualizzato con i tasti  fino a renderlo uguale alla misura
di riferimento.
Confermare con il tasto SET.
La procedura è terminata quando appare End.
Pag. 21
MO.LABDMM2.560.R0
