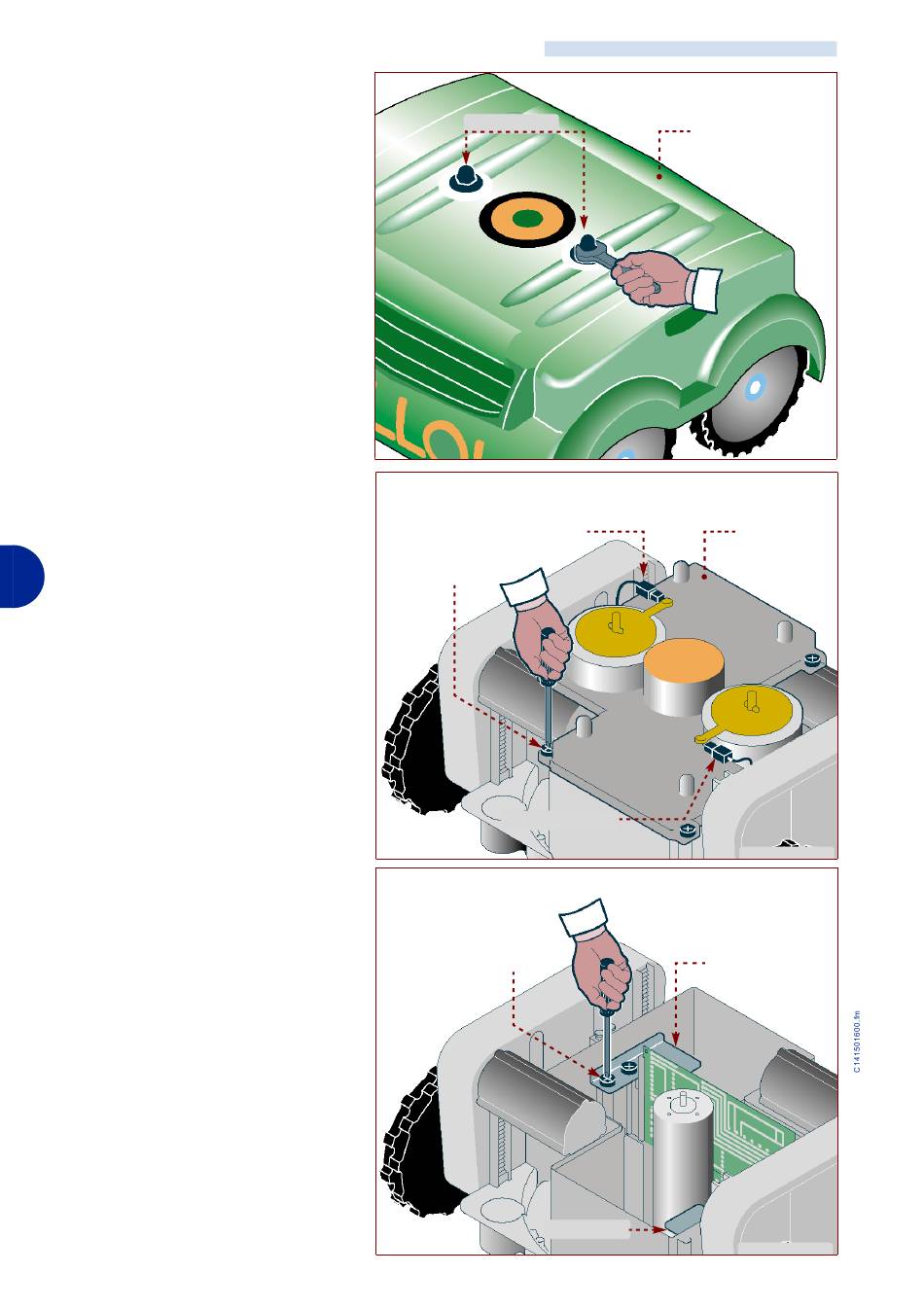

INSTALLATION UND ANSCHLUSS DER BATTERIEN
Der Roboter kann mit zwei Bleibat-
terien oder mit einer oder zwei Li-
thiumbatterien gespeist werden.
Die Batterien, wie gezeigt, installie-
ren.
1-Die Knäufe (A) abschrauben.
2-Die Haube (B) ausbauen.
3-Die Schrauben (D) ausdrehen
und die Abdeckung (E) abmon-
tieren.
D
4-Die Schrauben (F) lockern.
5-Die Bügel (G) und die Ab-
standsstücke ausbauen.
Knauf (A)
Verbinder (C)
Schraube (D)
Verbinder (C)
Schraube (F)
Bügel (G)
- 18 -
Haube (B)
IDM - 41501602100.tif
Gehäuse (E)
IDM - 41501602200.tif
Bügel (G)
IDM - 41501602300.tif
