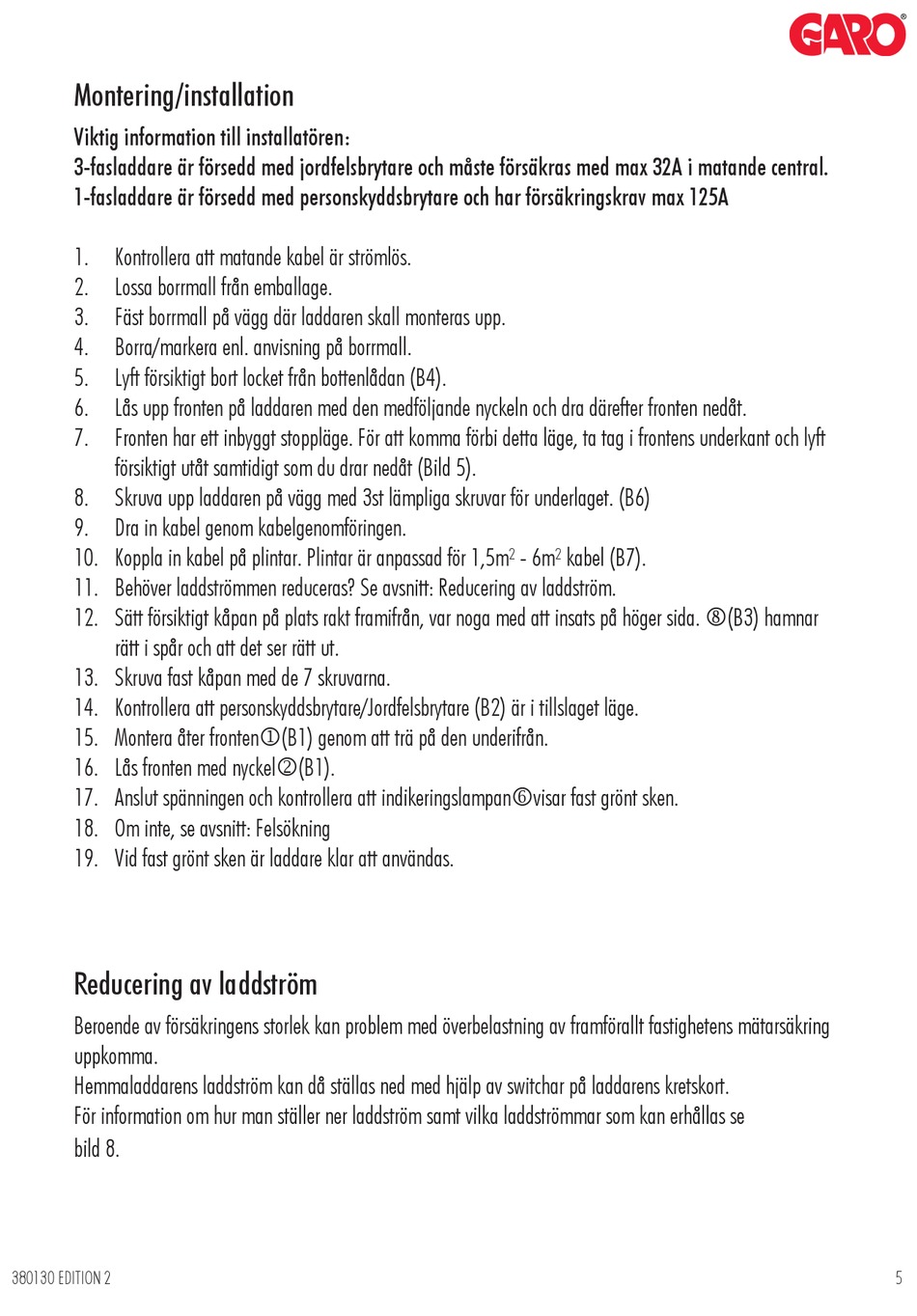

Montering/installation
Viktig information till installatören:
3-fasladdare är försedd med jordfelsbrytare och måste försäkras med max 32A i matande central.
1-fasladdare är försedd med personskyddsbrytare och har försäkringskrav max 125A
1. Kontrollera att matande kabel är strömlös.
2. Lossa borrmall från emballage.
3. Fäst borrmall på vägg där laddaren skall monteras upp.
4. Borra/markera enl. anvisning på borrmall.
5. Lyft försiktigt bort locket från bottenlådan (B4).
6. Lås upp fronten på laddaren med den medföljande nyckeln och dra därefter fronten nedåt.
7. Fronten har ett inbyggt stoppläge. För att komma förbi detta läge, ta tag i frontens underkant och lyft
försiktigt utåt samtidigt som du drar nedåt (Bild 5).
8. Skruva upp laddaren på vägg med 3st lämpliga skruvar för underlaget. (B6)
9. Dra in kabel genom kabelgenomföringen.
10. Koppla in kabel på plintar. Plintar är anpassad för 1,5m² - 6m² kabel (B7).
11. Behöver laddströmmen reduceras? Se avsnitt: Reducering av laddström.
12. Sätt försiktigt kåpan på plats rakt framifrån, var noga med att insats på höger sida. q(B3) hamnar
rätt i spår och att det ser rätt ut.
13. Skruva fast kåpan med de 7 skruvarna.
14. Kontrollera att personskyddsbrytare/Jordfelsbrytare (B2) är i tillslaget läge.
15. Montera åter frontenj(B1) genom att trä på den underifrån.
16. Lås fronten med nyckelk(B1).
17. Anslut spänningen och kontrollera att indikeringslampanovisar fast grönt sken.
18. Om inte, se avsnitt: Felsökning
19. Vid fast grönt sken är laddare klar att användas.
Reducering av laddström
Beroende av försäkringens storlek kan problem med överbelastning av framförallt fastighetens mätarsäkring
uppkomma.
Hemmaladdarens laddström kan då ställas ned med hjälp av switchar på laddarens kretskort.
För information om hur man ställer ner laddström samt vilka laddströmmar som kan erhållas se
bild 8.
380130 EDITION 2 5
