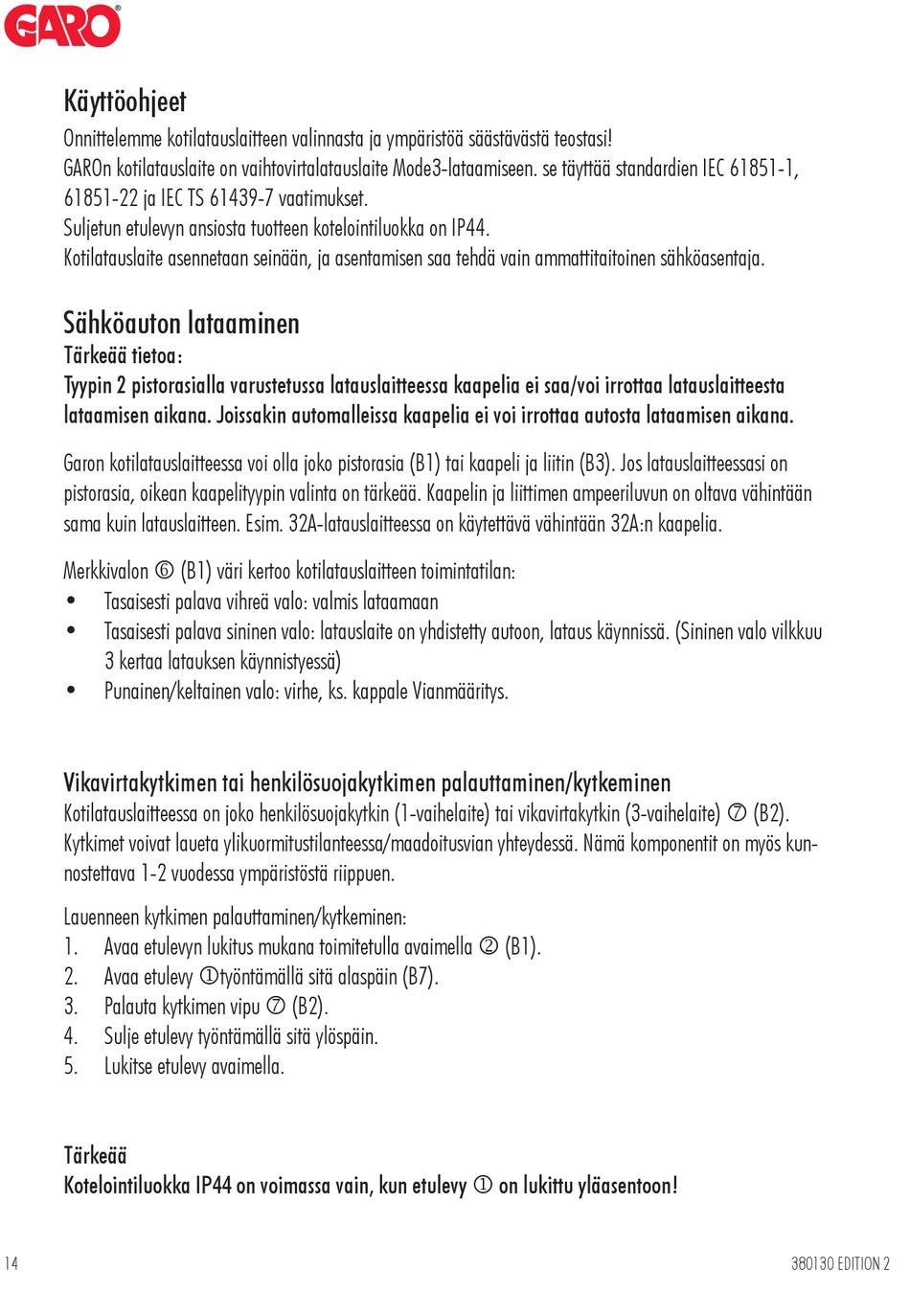

Käyttöohjeet
Onnittelemme kotilatauslaitteen valinnasta ja ympäristöä säästävästä teostasi!
GAROn kotilatauslaite on vaihtovirtalatauslaite Mode3-lataamiseen. se täyttää standardien IEC 61851-1,
61851-22 ja IEC TS 61439-7 vaatimukset.
Suljetun etulevyn ansiosta tuotteen kotelointiluokka on IP44.
Kotilatauslaite asennetaan seinään, ja asentamisen saa tehdä vain ammattitaitoinen sähköasentaja.
Sähköauton lataaminen
Tärkeää tietoa:
Tyypin 2 pistorasialla varustetussa latauslaitteessa kaapelia ei saa/voi irrottaa latauslaitteesta
lataamisen aikana. Joissakin automalleissa kaapelia ei voi irrottaa autosta lataamisen aikana.
Garon kotilatauslaitteessa voi olla joko pistorasia (B1) tai kaapeli ja liitin (B3). Jos latauslaitteessasi on
pistorasia, oikean kaapelityypin valinta on tärkeää. Kaapelin ja liittimen ampeeriluvun on oltava vähintään
sama kuin latauslaitteen. Esim. 32A-latauslaitteessa on käytettävä vähintään 32A:n kaapelia.
Merkkivalon o (B1) väri kertoo kotilatauslaitteen toimintatilan:
• Tasaisesti palava vihreä valo: valmis lataamaan
• Tasaisesti palava sininen valo: latauslaite on yhdistetty autoon, lataus käynnissä. (Sininen valo vilkkuu
3 kertaa latauksen käynnistyessä)
• Punainen/keltainen valo: virhe, ks. kappale Vianmääritys.
Vikavirtakytkimen tai henkilösuojakytkimen palauttaminen/kytkeminen
Kotilatauslaitteessa on joko henkilösuojakytkin (1-vaihelaite) tai vikavirtakytkin (3-vaihelaite) p (B2).
Kytkimet voivat laueta ylikuormitustilanteessa/maadoitusvian yhteydessä. Nämä komponentit on myös kun-
nostettava 1-2 vuodessa ympäristöstä riippuen.
Lauenneen kytkimen palauttaminen/kytkeminen:
1. Avaa etulevyn lukitus mukana toimitetulla avaimella k (B1).
2. Avaa etulevy jtyöntämällä sitä alaspäin (B7).
3. Palauta kytkimen vipu p (B2).
4. Sulje etulevy työntämällä sitä ylöspäin.
5. Lukitse etulevy avaimella.
Tärkeää
Kotelointiluokka IP44 on voimassa vain, kun etulevy j on lukittu yläasentoon!
