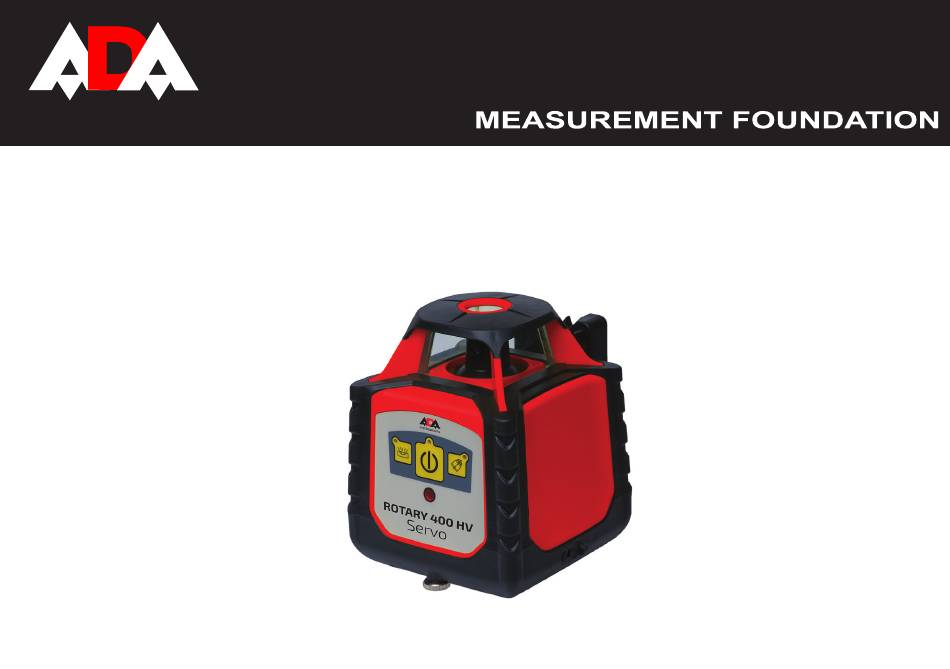

- Page 1 ROTARY 400 HV Servo INSTRUMENTS INSTRUMENTS Operating manual ROTARY 400 HV Servo Rotating laser level Manufacturer: ADAINSTRUMENTS Address: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
ROTARY 400 HV Servo INSTRUMENTS Table of contents 1. Kit ..............3 2. -
Page 3: Kit
• Opearing manual Options can be changed by the manufacturer without notice. 2. Applications ROTARY 400 HV Servo has been designed for use in most areas of construction, for example: • Laying foundations • Wall and fence construction • Laying sloped water and sewerage lines •... -
Page 4: Specifications
ROTARY 400 HV Servo INSTRUMENTS 3. Specifications Product ROTARY 400 HV Servo Horizontal/Vertical Beam Accuracy ± 0.15 mm/m Plumb Down/ Up Point Accuracy ±0,175 mm/m Self Leveling Range ±5° Water & dust-proof Indoor/outdoor IP 54 (International Electrotechnical Commission) Recommended Working Range... - Page 5 ROTARY 400 HV Servo INSTRUMENTS Effective Working Temperature -20°C..+50°C Remote Control Distance 20 m Remote Control Power Supply 2xAAA batteries Laser Power Supply 4xAA batteries or charger Laser Battery Life Approx. 20 hours of continuous use Laser Detector Power Supply 2хААА...
-
Page 6: Overview
ROTARY 400 HV Servo INSTRUMENTS 4. Overview Laser Level 1. Laser output window 2. Keypad 3. Battery cover 4. 5/8” tripod thread 5. Battery charger jack 6. Universal mount MEASUREMENT FOUNDATION... - Page 7 ROTARY 400 HV Servo INSTRUMENTS Keypad 1. Manual/Auto key 2. Manual indicator 3. Power key INSTRUMENTS 4. Power indicator 5. Auto-Drift key 6. Auto-Drift indicator 7. Sensor of the remote control ROTARY 400 HV Servo MEASUREMENT FOUNDATION...
-
Page 8: Features
• Comes with the laser glasses for better visibility of laser beam 6. Operation modes To get the most out of your ROTARY 400 HV Servo, please adhere carefully to the following instructions. Horizontal Plane (Automatic Mode) 1. Set up the instrument approximately level; the instrument can compensate for up to ±5° from the horizontal plane. - Page 9 ROTARY 400 HV Servo INSTRUMENTS 5. To make the beam more visible, change the rotating speed using the speed key, or use the Laser Detector to detect the laser beam. 6. Press the Auto-Drift key to automatically stop the laser beams while the unit is self-leveling. 7.
- Page 10 ROTARY 400 HV Servo INSTRUMENTS Inclined Plane (Manual Mode) The instrument can be used for creation of inclined plane. This is very helpful for laying inclined concrete surfaces, ensuring run-off from pathways, and laying water and sewage lines. You can set the instrument at any angle more that ±5 degrees. 1.
- Page 11 ROTARY 400 HV Servo INSTRUMENTS Laser Detector You can enlarge the measurement range with the help of laser detector. Use the Laser Detector when it is hard to see the laser beam, such as outdoors or in bright rooms.Attach the laser detector to a rod with the help of mount.
-
Page 12: Care And Maintenance
ROTARY 400 HV Servo INSTRUMENTS Using the Remote Control The laser can be operated by an infra-red remote control. The remote control will only work if there is an uninterrupted line of sight between the infra-red control and the remote control sensor on the control panel.The effective range of the remote control is 20m. -
Page 13: Field Calibration Test
ROTARY 400 HV Servo INSTRUMENTS Repairs • See the Warranty section at the end of this manual. • Do not take the instrument apart or permit any unqualified person to take the laser level apart. Unauthorized servicing may cause bodily injury, irreparably damage the instrument, and invalidate the war ranty. 8. - Page 14 ROTARY 400 HV Servo INSTRUMENTS Horizontal Line Calibration Test 1. Set up the instrument on a level surface, next to an unobstructed 30m long wall. 2. Level the instrument as accurately as possible. 3. Turn on the instrument, mark the position of the beam next to the laser, and mark the position of the beam at a point approximately 30m away.
-
Page 15: Power Supply
5. Replace the cover. External Power Supply ROTARY 400 HV Servo can use an external DC external power source. This will minimize the risk of battery failure during operation. Use only the combined Battery Charger-AC/DC Converter supplied with the Rotating Laser Level, oth- erwise irreparable damage will be caused to the instrument and your warranty will be invalid. -
Page 16: Warranty
ROTARY 400 HV Servo INSTRUMENTS Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workman- ship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 17 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, mentioned in the service instruction, without tentative written agreement of the expert provider.
- Page 18 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory).
-
Page 19: Appendix 1. Certificate Of Acceptance And Sale
Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... - Page 20 INSTRUMENTS Руководство по эксплуатации ROTARY 400 HV Servo Ротационный лазерный нивелир Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 21 ROTARY 400 HV Servo INSTRUMENTS Оглавление 1. Комплект поставки ............22 2.
-
Page 22: Комплект Поставки
лазерного луча, крепление приемника, лазерные очки, магнитная мишень, пульт ДУ, инструкция. Производитель вправе изменять комплектацию по своему усмотрению без предварительного предупреждения. 2. Применение ROTARY 400 HV Servo разработан для использования в строительстве: • Закладка фундамента • Возведение стен и забора • Прокладка канализации... -
Page 23: Технические Характеристики
ROTARY 400 HV Servo INSTRUMENTS 3. Технические характеристики Продукт ROTARY 400 HV Servo Точность горизонтального/вертикального луча ± 0,15 мм/м Отвес вверх/вниз ±0,175 мм/м Диапазон самовыравнивания ±5° Класс пыле/влагозащиты IP 54 Рабочий диапазон (диаметр) 400 м (диаметр) с лазерным детектором Лазерные излучатели... - Page 24 ROTARY 400 HV Servo INSTRUMENTS Рабочая температура -20°C – +50°C Расстояние работы пульта ДУ 20 м Источник питания пульта ДУ 2 xAAA батареи Источник питания лазерного нивелира 4хАА батареи или зарядное устройство Продолжительность работы 20 ч беспрерывной работы Источник питания лазерного приемника 2хААА...
-
Page 25: Свойства
ROTARY 400 HV Servo INSTRUMENTS 4. Свойства Лазерный уровень 1. Окно лазерного излучателя 2. Клавишная панель 3. Крышка батарейного отсека 4. Резьба под штатив 5/8” 5. Разъем для заряда батареи 6. Универсальное крепление MEASUREMENT FOUNDATION... - Page 26 ROTARY 400 HV Servo INSTRUMENTS Клавишная панель 1. Кнопка Ручного/Автоматического режима работы 2. Индикация ручного режима управления 3. Кнопка Вкл/Выкл. INSTRUMENTS 4. Индикация включения 5. Кнопка отключения автоматического выравнивания после разгоризонтирования 6. Индикация отключения автоматического выравнивания после разгоризонтирования 7. Датчик ДУ ROTARY 400 HV Servo MEASUREMENT FOUNDATION...
-
Page 27: Функции
ROTARY 400 HV Servo INSTRUMENTS 5. Функции • Самовыравнивающийся электронный механизм на уклонах ± 5° • При вращении лазера на 360° образуется горизонтальная или вертикальная плоскость • Образование наклонной плоскости любого угла в плоскостях Х и Y (ручной режим работы) •... - Page 28 ROTARY 400 HV Servo INSTRUMENTS 5. Чтобы лазерный луч был лучше виден, поменяйте скорость вращения при помощи кнопки изменения скорости, или используйте приемник лазерного излучения для обнаружения лазерного луча. 6. Нажмите на кнопку отключения автоматического выравнивания после разгоризонтирования. В этом режиме прибор...
- Page 29 ROTARY 400 HV Servo INSTRUMENTS Наклонная плоскость (Ручной режим работы) Ротационный лазерный нивелир может создавать наклонную плоскость. Используйте эту функцию при заливке бетона на наклонных поверхностях, при создании канализационного водостока. Вы можете устанавливать прибор под любым углом более, чем ±5°. 1.
- Page 30 ROTARY 400 HV Servo INSTRUMENTS Изменение скорости вращения Лазерный луч лучше виден, если скорость вращения низкая. Изменяйте скорость вращени лазерной головки с помощью кнопки Скорость вращения. Скорость по умолчанию 600 об/мин. Нажимая на кнопку Скорость вращения вы изменяете скорость следующим образом: 600- 0-120-300-600 об/мин.
- Page 31 ROTARY 400 HV Servo INSTRUMENTS Использование лазерного детектора 1. Нажмите на кнопку Вкл/Выкл, чтобы включить детектор. 2. Выберите режим измерения. Светодиодная сигнализация отобразит выбранный режим: точный режим - , грубый режим (для поиска луча) . Горит красный светодиод. 3. Выберите звуковой или бесшумный режим. Бесшумный режим - красный...
-
Page 32: Техническое Обслуживание И Указания
ROTARY 400 HV Servo INSTRUMENTS 7. Техническое обслуживание и указания • Храните прибор в чистом сухом месте при температуре от -15°C до 55°C. • Перед транспортировкой прибора убедитесь, что он выключен. • Если прибор влажный, вытрите его насухо сухой тряпкой. Помещайте... -
Page 33: Калибровка
ROTARY 400 HV Servo INSTRUMENTS 8. Калибровка Ротационный лазерный нивелир калибруется на заводе. Проверяйте калибровку всякий раз, когда вы уронили прибор или неправильно с ним обращались. Проверка горизонтальной плоскости 1. Установите прибор на расстоянии 50 м от стены или измерительной рейки. 2. - Page 34 ROTARY 400 HV Servo INSTRUMENTS Проверка горизонтальной линии 1. Установите ротационный лазерный нивелир на ровную поверхность на расстоянии 30 м от стены. 2. Выровняйте прибор. 3. Включите прибор, отметьте положение луча возле лазера и отметьте положение луча в точке на расстоянии 30 м...
-
Page 35: Источник Питания
ROTARY 400 HV Servo INSTRUMENTS 9. Источник питания В комплект ротационного лазерного нивелира входят перезаряжаемые батареи и зарядное устройство (AC/DC Converter). Внимание: Не используйте батареи типа АА, которые нельзя зарядить. ВАЖНО: Вы можете работать с прибором во время его зарядки. Для полного заряда батарей потребуется примерно... -
Page 36: Гарантия
ROTARY 400 HV Servo INSTRUMENTS Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен... - Page 37 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 38 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
- Page 39 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 40 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
