- Page 1 OPERATING MANUAL AngleMeter 45 Digital level Manufacturer: Adainstruments Address: www.adainstruments.com...
- Page 2 English...

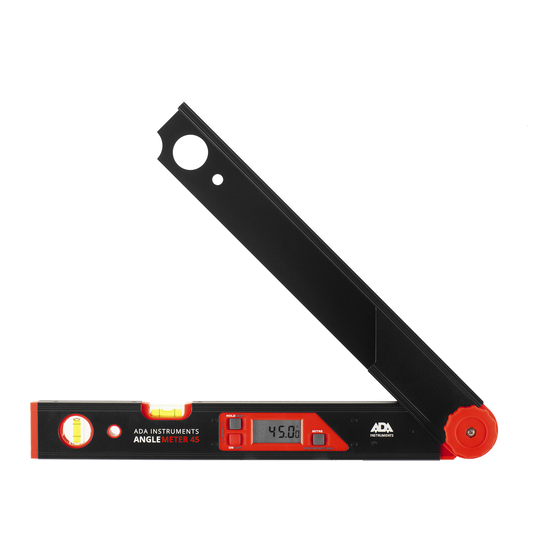

- Page 3 English APPEARANCE Level vial Vertical vial Adjustable arm Tension knob Level arm DISPLAY HOLD/SUP button ON/OFF button MITRE button Battery life icon SUP indicator HOLD indicator BVL indicator MTR indicator CNR indicator Angle display SPR indicator INSTALLING BATTERIES Lift arm to expose battery compartment which is located on the back of the product...
- Page 4 English Remove cover Insert 2xAAA batteries Replace cover and snap in place OPERATING INSTRUCTIONS POWER Press the ON/OFF button (7) for ~1 sec to turn on the display and backlight. The angle (15) which represents the angle between the arms (3 and 5) will be displayed in degrees (°).
- Page 5 English neously for ~1 sec to reset the angle to 0°. HOLD Press the HOLD/SUP button (6) for ~1 sec to lock the current angle shown on the display. The HOLD indicator (11) will appear and flash on the dis- play.
- Page 6 English with, it is easier to get that angle before starting. The spring (SPR) angle is usually 38° or 45° for crown molding. This is done by placing the molding as on the picture. Once the arms are set to matching the angle of the item, press the HOLD/SUP button (6) for ~2 sec to get the supplemental angle.
- Page 7 English press the MITRE button (8) for ~2 sec. The displayed angle and the CNR indicator (14) will flash once and the corner (CNR) angle is now stored in memory. If the stored corner angle does not need to be changed, press MITRE but- ton (8) for ~1 sec to move to the next step.
- Page 8 English Water resistance........water resistant, but not waterproof CLEANING AND STORING Clean the digital level with a smooth and dry linen cloth. If necessary moist- en it slightly. Do not use any solvents, detergents, sharp edged objects and the like for cleaning.
- Page 9 English loss of profits by any disaster (earthquake, storm, flood ...), fire, accident, or an act of a third party and/or a usage in other than usual conditions. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits due to a change of data, loss of data and interruption of business etc., caused by using the product or an unusable product.
-
Page 10: Внешний Вид
Russian ВНЕШНИЙ ВИД Горизонтальный пузырьковый уровень Вертикальный пузырьковый уровень Регулируемое плечо лазерного уровня Зажимной винт Горизонтальное плечо ДИСПЛЕЙ Клавиша сохранения значения измеренного угла HOLD/режим измерения дополнительного угла SUP Клавиша включения/выключения ON/OFF Клавиша режима измерения одностороннего скоса Индикатор батареи SUP (режим измерения дополнительного угла) HOLD (сохранение... - Page 11 Russian в градусах между плечами (3) и (5). Прибор автоматически отключается, если вы им не пользуетесь более 5 мин. Подсветка выключается автоматически, если вы не пользуетесь инструментом более 1 мин. Индикатор заряда батареи (9) появится на дисплее, когда останется 2 часа...
- Page 12 Russian отображается на дисплее и вы так же можете увидеть символ “SUP”(10). Чтобы вернуться в стандартный режим измерения, нажмите и удерживайте кнопку HOLD/SUP (6) в течение 2х сек. ГОРИЗОНТАЛЬНЫЙ УГОЛ РАСПИЛА (РЕЖИМ «ОДНОСТОРОН- НЕГО СКОСА») Режим «одностороннего скоса» служит для расчета угла распила «MTR», когда...
- Page 13 Russian наклона SPR. Через 2 сек мигание прекратиться и на дисплее отобразится значение активного угла. Шаг 2: Если сохраненное значение угла наклона необходимо изменить, задайте плечам угломера ((3) и (5)) необходимый угол. Затем нажмите на кнопку “MITRE” (8), чтобы сохранить новый угол. Индикация...
-
Page 14: Технические Характеристики
Russian горизонтальный и вертикальный углы распила. Нажмите на кнопку ON/OFF (7), чтобы выйти из режима двустороннего скоса. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Источник питания ........3VDC 2xAAA батареи Диапазон измерения ........0-225° Точность измерения угла ......±0.1° Точность пузырьковых уровней ....0.057 ° (1 мм/м) Рабочая температура ........-10°C .. 50°C Температура... -
Page 15: Освобождение От Ответственности
Russian ГАРАНТИЯ Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок 2 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен... - Page 16 ГАРАНТНИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1. Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3. Любые адаптации и изменения с целью усовершенствования и расширения...
-
Page 17: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________ Серийный номер___________________Дата продажи_______________________ Наименование торговой организации ________________________________ Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием производственных... - Page 18 ADA International Group Ltd., No.6 Building, Hanjiang West Road #128, Changzhou New District, Jiangsu, China Made In China adainstruments.com...
