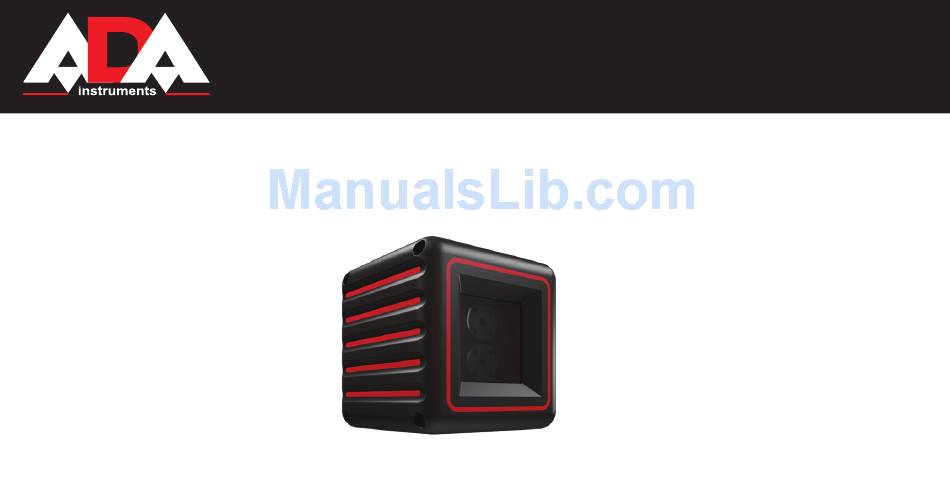

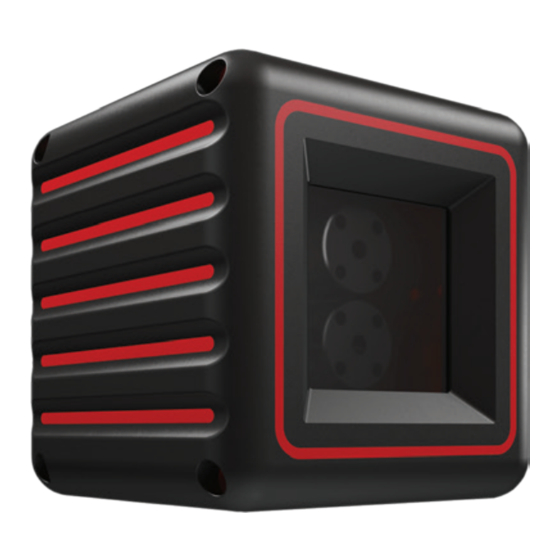

- Page 1 MEASUREMENT FOUNDATION Operating manual Line laser level ADA CUBE Manufacturer: ADAINSTRUMENTS Address: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
CUBE Table of contents 1. Kit ........... . . 3 2. -
Page 3: Kit
CUBE Cross line laser, batteries, operating manual, universal mount (optional), a tripod (optional), laser glasses (optional), сarrying case (optional). Manufacturer may modify complete set without notice. Application Cross Line Laser projects visible laser planes. It is used for determination height, making horizontal and vertical planes. -
Page 4: Change Of Batteries
CUBE Change of batteries Open battery compartment. Put in 2xAA A Alkaline batteries. Take care to correct polarity. Close battery compartment. ATTENTION: If you are not going to use instrument for a long time, take out batteries. Laser lines... -
Page 5: Features
CUBE Features laser emitting window battery cover compensator switch tripod mount 1/4"... -
Page 6: Operation
CUBE Operation Place the instrument on the working surface or mount it on the tripod/pillar or wall mount. Switch on the instrument: turn the compensator switch (3) to the position “ON”. When enabled, the vertical and horizontal plane projected constantly. Visual alarm (blinking line) and audible signal indicate that the device was not installed within the compensation range ±... - Page 7 CUBE APPLICATION DEMONSTRATION For more information you can visit our website www.adainstruments.com...
-
Page 8: To Check The Accuracy Of Line Laser Level
CUBE To check the accuracy of line laser level To check the accuracy of line laser level (slope of plane) Set up the instrument between two walls, the distance is 5 m.Turn on the Cross Line Laser and mark the point of cross laser line on the wall. - Page 9 CUBE To check level Choose a wall and set laser 5m away from the wall. Turn on the laser and cross laser line is marked A on the wall. Find another point M on the horizontal line, the distance is around 2.5m.
-
Page 10: Care And Cleaning
CUBE B, along the vertical laser line on the wall and measure the distance 3m from point B to another point C. Point C must be on the vertical laser line, it means the height of C point is 3m. -
Page 11: Electromagnetic Acceptability
CUBE • After instrument has been dropped or hit. Please check the accuracy. • Large fluctuation of temperature: if instrument will be used in cold areas after it has been stored in warm areas (or the other way round) please wait some minutes before carrying out measurements. -
Page 12: Warranty
CUBE Laser classification The instrument is a laser class 2 laser product accortding to DIN IEC 60825-1:2007. It is allowed to use unit without further safety precautions. Safety instructions Please follow up instructions given in operators’ manual. Do not stare into beam. Laser beam can lead to eye injury (even from greater distances). -
Page 13: Exceptions From Responsibility
CUBE In case of a defect please contact the dealer where you originally purchased this product. The warranty will not apply to this product if it has been misused, abused or altered. Withiut limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to be defects resulting from misuse or abuse. - Page 14 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, mentioned in the service instruction, without tentative written agreement of the expert provider.
- Page 15 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory).
-
Page 16: Appendix 1- "Certificate Of Acceptance And Sale
Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... - Page 17 MEASUREMENT FOUNDATION Руководство по эксплуатации Линейный лазерный нивелир ADA CUBE Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 18 CUBE Оглавление 1. Комплект поставки............19 2.
-
Page 19: Комплект Поставки
CUBE Комплект поставки Лазерный уровень,батарейки, инструкция, универсальное крепление(опция), штатив(опция), лазерные очки(опция), транспортировочный кейс(опция). Производитель в праве изменять комплектацию по своему усмотрению без предварительного предупреждения. Применение лазерного построителя плоскостей Лазерный построитель плоскостей проецирует видимые лазерные плоскости. Это позволяет выполнять измерительные задачи в строительстве: определение высоты, построения горизонтальной и... -
Page 20: Замена Батареи
CUBE Замена батареи Аккуратно откройте зажимную скобу и откройте батарейный отсек. Вставьте 2хААA алкалиновые батарейки. Соблюдайте полярность. Закройте батарейный отсек. Внимание: если Вы планируете долгое время не использовать прибор — вынимайте батареи. Лазерные плоскости Горизонталь Горизонталь... -
Page 21: Свойства
CUBE Свойства 1) Окошко лазерного луча 2) Крышка батарейного отсека 3) Переключатель вкл./выкл./замок компенсатора 4) Резьба под штатив 1/4”... -
Page 22: Использование Лазерного Построителя Плоскостей
CUBE Использование лазерного построителя плоскостей - установите прибор на рабочую поверхность, либо закрепите на штатив/штангу или на настенное крепление. - включите прибор с помощью включателя: Передвиньте переключатель вкл./выкл./замок компенсатора (3) до положения «Вкл.» (положение «Выкл.» - прибор выключается). При этом компенсатор прибора придет в свободное положение (в... -
Page 23: Клавишная Панель
CUBE Примеры применения лазерного построителя плоскостей: Более полную информацию по примерам применения см на сайте www.adainstruments.com... -
Page 24: Проверка Точности Лазерного Построителя Плоскостей
CUBE Проверка точности лазерного построителя плоскости Проверка точности лазерного построителя плоскости (наклон плоскости) Установить лазерный инструмент точно посередине между двух стен, находящихся приблизительно на расстоянии 5м друг от друга. Включите лазерный построитель плоскостей. Отметить на стене точку, указанную лазерным крестом. Повернуть лазерный... - Page 25 CUBE Пример: При проведении проверки лазерного построителя плоскостей, разница: {а1-а2} =5 мм и {b1- b2} = 7 мм. Таким образом полученная погрешность прибора: {b1 -b2}-{а1-а2} = 7-5 = 2 мм. Теперь Вы можете сравнить полученную погрешность, с величиной погрешности, заданной производителем.
- Page 26 CUBE Повернуть лазерный построитель так, чтобы сместить луч приблизительно на 2,5м влево и проверить, чтобы горизонтальная линия находилась в пределах значения „точность” (см. характеристики) на той же высоте, что и нанесенная отметка, указанная лазерным крестом. Повторить эти же действия , смещая...
-
Page 27: Возможные Причины Ошибочных Результатов Измерений
CUBE Уход за устройством Пожалуйста, бережно обращайтесь с прибором После использования протирайте прибор мягкой тряпкой. При необходимости смочите тряпку водой. Если прибор влажный, осторожно вытрите его на сухо. Прибор можно убирать в кейс только сухим! При транспортировке убирайте прибор в кейсе. -
Page 28: Электромагнитная Совместимость
CUBE Электромагнитная совместимость (EMC) - не исключено, что работа лазерного построителя плоскостей может повлиять на работу других устройств (например, системы навигации); - на работу лазерного построителя плоскостей может повлиять работа других приборов (например, интенсивное электромагнитное излучение от промышленного оборудования или радиоприборов). -
Page 29: Класссификация Лазера
CUBE Классификация лазера Данный прибор является лазером класса 2 в соответствии с DIN IEC 60825-1:2007, что позволяет использовать устройство выполняя меры предосторожности (см. ниже). Инструкция по безопасности Пожалуйста, следуйте инструкциям, которые даны в руководстве пользователей. Не смотрите на лазерный луч. -
Page 30: Освобождение От Ответственности
CUBE В случае дефекта, пожалуйста, свяжитесь с дилером, у которого вы приобрели прибор. Гарантия не распространяется на продукт, если повреждения возникли в результате деформации, неправильного использования или ненадлежащего обращения. Все вышеизложенные безо всяких ограничений причины, а также утечка батареи, искривление прибора являются дефектами, которые возникли в результате... - Page 31 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 32 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи______________________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 33 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ___________________________________________________________________________________ ___________________________________________________________________________________ __________________________________________________________________№_______________ наименование и тип прибора Соответствует ______________________________________________________________________ обозначение стандарта и технических условий Дата выпуска _______________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ________________________________________Дата продажи ________________________...
- Page 34 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
