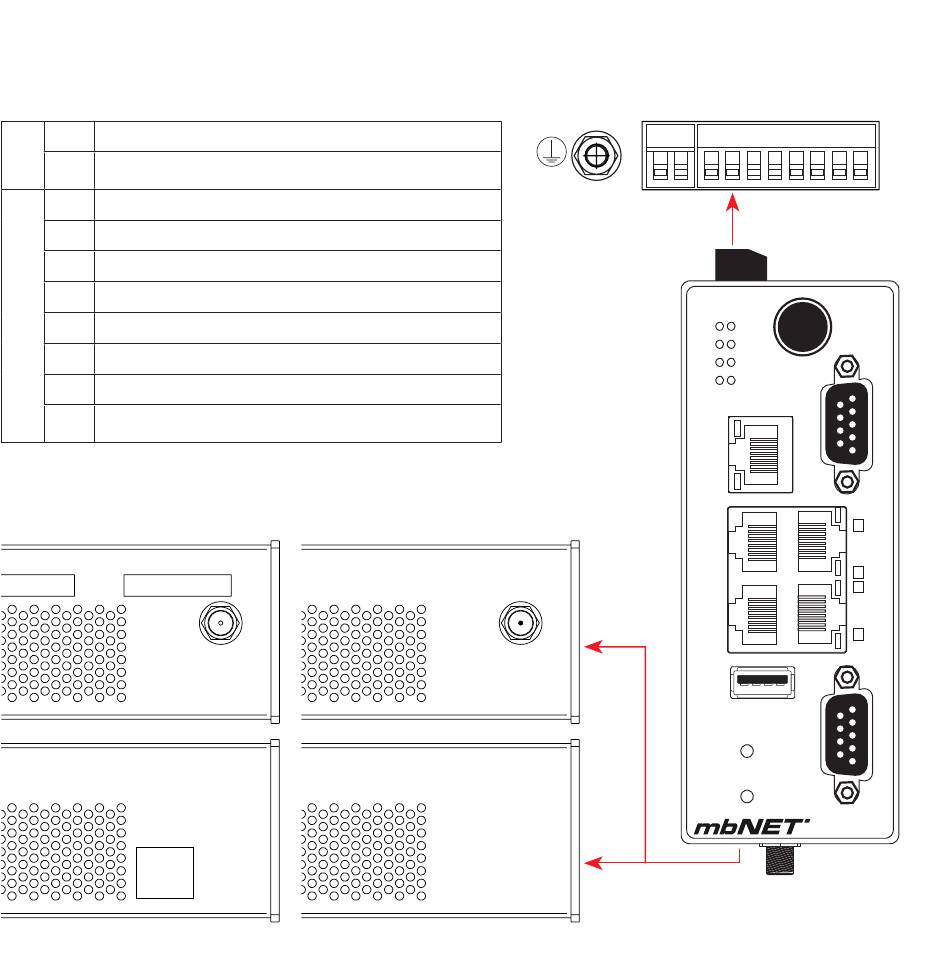

5 Displays, controls and connections
+
Power supply connection 10-30V DC
X1
–
0V DC connection
4
Digital input I4 (10-30V)
3
Digital input I3 (10-30V)
2
Digital input I2 (10-30V)
1
Digital input I1 (10-30V)
X2
P
Fuse-protection 10-30V DC
M
0V DC connection
O2
Digital output A2
O1
Digital output A1
MDH814, MDH819, MDH834,
MDH849, MDH850, MDH855,
MDH858, MDH859
SIM card slots
SIM 1
SIM 2
Antenna
Connection
(female)
MDH810, MDH815, MDH830
RJ11 connector
MDH811, MDH831, MDH841
Antenna
Connection
MDH816, MDH835
X1 | X2
+ -
(male)
- 9 -
I4 I3 I2 I1 P M O2 O1
MB
Fc1
Fc2
Fc3
Fc4
Rdy
Con
Pwr
Err
COM1
WAN
1
LAN1
LAN2
2
3
LAN4
LAN3
4
USB
COM2
Dial Out
Reset
